在做“用單擺測定重力加速度”的實驗中，用主尺的最小分度是1 mm，游標上有20個等分刻度的卡尺測量金屬球的直徑，結果如圖甲所示，可以讀出此金屬球的直徑為________mm．單擺細繩的懸點與拉力傳感器相連，將擺球拉開一小角度使單擺做簡諧運動后，拉力傳感器記錄了拉力隨時間變化情況，如圖乙所示，則該單擺的周期為________s．

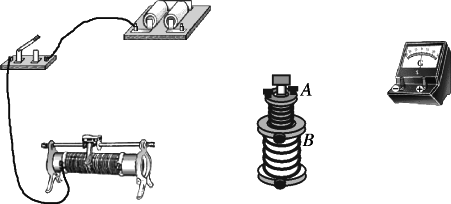

下圖為“研究電磁感應現象”的實驗裝置，部分導線已連接．

(a)請用筆畫線代替導線將圖中未完成的電路連接好．

(b)如果在閉合電鍵時發現靈敏電流計的指針向左偏了一下，然后將原線圈A迅速拔出副線圈B，那么此過程中，電流計的指針將向________偏；若原線圈插入副線圈不動，然后將滑動變阻器滑片迅速向右移動，那么此時電流計的指針將向________偏．

用伏安法測定一個待測電阻R_x的阻值(阻值約為200 Ω)，實驗室提供如下器材：

電池組E　　電動勢3 V，內阻不計

電流表A₁　　量程0－10 mA，內阻約為40 Ω－60 Ω

電流表A₂　量程0－500 μA，內阻為1 kΩ

滑動變阻器R₁，阻值范圍0－20 Ω，額定電流2 A

電阻箱R₂，阻值范圍0－9999 Ω，額定電流1 A

電鍵S、導線若干

要求實驗中應盡可能準確的測量R_x的阻值，請回答下面問題：

①上述器材中缺少電壓表，需選一只電流表將它改裝成電壓表，則改裝表選用的器材是________(填寫器材代號)；

②在方框中畫出測量R_x阻值的電路圖，并在圖中表明器材代號；

③實驗中將電阻箱R₂的阻值調到4000 Ω，再調節滑動變阻器R₁，兩表的示數如圖所示，可讀出電流表A₁的示數是________mA，電流表A₂的示數是________μA，測得待測電阻R_x的阻值是________．

如圖所示，是用落體法驗證機械能守恒定律的實驗裝置．(g取9.80 m/s²)

①選出一條紙帶如圖所示，其中O點為打點計時器打下的第一個點，A、B、C為三個計數點，打點計時器通以50 Hz的交流電．用分度值為1 mm的刻度尺測得OA＝12.41 cm，OB＝18.90 cm，OC＝27.06 cm，在計數點A和B、B和C之間還各有一個點，重錘的質量為1.00 kg．甲同學根據以上數據算出：當打點計時器打到B點時重錘的重力勢能比開始下落時減少了________J；打點計時器打到B點時重錘的速度v_B＝________m/s，此時重錘的動能比開始下落時增加了________J．(結果均保留三位有效數字)

②某同學利用他自己實驗時打出的紙帶，測量出了各計數點到打點計時器打下的第一個點的距離h，算出了各計數點對應的速度v，以h為橫軸，以為縱軸畫出了如圖的圖線．

圖線的斜率近似等于________．

A．19.6　　B．9.80　　C．4.90

圖線未過原點O的原因是________________．

有一根粗細均勻的金屬電阻線，用螺旋測微器測直徑時，示數如圖所示，讀數為________mm．

　　某同學做“驗證力的平行四邊形定則”實驗時，主要步驟是：

　　A．在桌上放一塊方木板，在方木板上鋪一張白紙，用圖釘把白紙釘在方木板上；

　　B．用圖釘把橡皮條的一端固定在板上的A點，在橡皮條的另一端拴上兩條細繩，細繩的另一端系著繩套；

　　C．用兩上彈簧秤分別鉤住繩套，互成角度地拉橡皮條，使橡皮條伸長，結點到達某一位置O．記錄下O點的位置，讀出兩個彈簧秤的示數；

　　D．按選好的標度，用鉛筆和刻度尺作出兩只彈簧秤的拉力F₁和F₂的圖示，并用平行四邊形定則求出合力F；

　　E．只用一只彈簧秤，通過細繩套拉橡皮條使其伸長，讀出彈簧秤的示數，記下細繩的方向，按同一標度作出這個力的圖示；

　　F．比較力與F的大小和方向，看它們是否相同，得出結論．

上述步驟中：①有重要遺漏的步驟的序號是________和________；

②遺漏的內容分別是________和________．
