如圖所示，兩根平行金屬導軌固定在水平桌面上，每根導軌每米的電阻為r₀＝0.10 Ω/m，導軌的端點P、Q用電阻可以忽略的導線相連，兩導軌間的距離l＝0.20 m。有隨時間變化的勻強磁場垂直于桌面，已知磁感應強度B與時間t的關系為B＝kt，比例系數k＝0.020 T/s。一電阻不計的金屬桿可在導軌上無摩擦低滑動，在滑動過程中保持與導軌垂直。在t＝0時刻，金屬桿緊靠在P、Q端，在外力作用下，桿以恒定的加速度從靜止開始向?qū)к壍牧硪欢嘶瑒�，求在t＝6.0 s時金屬桿所受的安培力。

在如圖所示的電路中，電源的電動勢E＝3.0 V，內阻r＝1.0 Ω；電阻R₁＝10 Ω，R₂＝10 Ω，R₃＝30 Ω，R₄＝35 Ω；電容器的電容C＝100 μF。電容器原來不帶電。求接通電鍵K后流過R₄＝的總電量。

一小圓盤靜止在桌布上，位于一方桌的水平桌面的中央．桌布的一邊與桌的AB邊重合，如圖．已知盤與桌布間的動摩擦因數為μ₁，盤與桌面間的動摩擦因數為μ₂．現突然以恒定加速度a將桌布抽離桌面，加速度方向是水平的且垂直于AB邊．若圓盤最后未從桌面掉下，則加速度a滿足的條件是什么？(以g表示重力加速度)

如圖所示，光滑的平行金屬導軌水平放置，電阻不計，導軌間距為l，左側接一阻值為R的電阻，空間有豎直向下的磁感應強度為B的勻強磁場，質量為m，電阻為r的導體棒CD垂直于導軌放置，并接觸良好．棒CD在平行于MN向右的水平拉力作用下由靜止開始做加速度為a的勻加速直線運動．求

(1)導體棒CD在磁場中由靜止開始運動過程中拉力F與時間t的關系．

(2)若撤去拉力后，棒的速度v隨位移s的變化規律滿足v＝v₀－cs，(C為已知的常數)撤去拉力后棒在磁場中運動距離d時恰好靜止，則拉力作用的時間為多少？

(3)若全過程中電阻R上消耗的電能為Q，則拉力做的功為多少？

(4)請在圖中定性畫出導體棒從靜止開始到停止全過程的v－t圖像．圖中橫坐標上的t₀為撤去拉力時刻，縱坐標上的v₀為棒CD在t₀時刻的速度(本小題不要求寫出計算過程)

如圖，小球甲固定于水平氣墊導軌的左端，質量m＝0.4 kg的小球乙可在導軌上無摩擦地滑動，甲、乙兩球之間因受到相互作用而具有一定的勢能，相互作用力沿二者連線且隨間距的變化而變化．現已測出勢能隨位置x的變化規律如圖中的實線所示．已知曲線最低點的橫坐標x₀＝20 cm，虛線①為勢能變化曲線的漸近線，虛線②為經過曲線上某點的切線．

(1)將小球乙從x₁＝8 cm處由靜止釋放，小球乙所能達到的最大速度為多大？

(2)假定導軌右側足夠長，將小球乙在導軌上從何處由靜止釋放，小球乙不可能第二次經過x₀＝20 cm的位置？并寫出必要的推斷說明；

(3)若將導軌右端抬高，使其與水平面的夾角α＝30°，如圖所示．將球乙從x₂＝6 cm處由靜止釋放，小球乙運動到何處時速度最大？并求其最大速度；

(4)在圖上畫出第(3)問中小球乙的動能E_k與位置x的關系圖線．

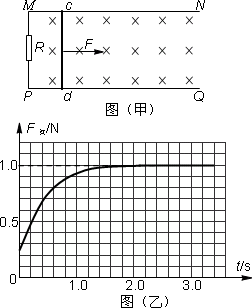

如圖(甲)所示，MN、PQ為水平放置的足夠長的平行光滑導軌，導軌間距L為0.5 m，導軌左端連接一個阻值為2 Ω的定值電阻R，將一根質量為0.2 kg的金屬棒cd垂直放置在導軌上，且與導軌接觸良好，金屬棒cd的電阻r＝2 Ω，導軌電阻不計，整個裝置處于垂直導軌平面向下的勻強磁場中，磁感應強度為B＝2 T．若棒以1 m/s的初速度向右運動，同時對棒施加水平向右的拉力F作用，并保持拉力的功率恒為4 W，從此時開始計時，經過一定時間t金屬棒的速度穩定不變，電阻R中產生的電熱為3.2 J，圖(乙)為安培力與時間的關系圖像．試求：

(1)金屬棒的最大速度；

(2)金屬棒速度為2 m/s時的加速度；

(3)此過程對應的時間t；

(4)估算0～3 s內通過電阻R的電量．

如圖所示，高為0.3 m的水平通道內，有一個與之等高的質量為M＝1.2 kg表面光滑的立方體，長為L＝0.2 m的輕桿下端用鉸鏈連接于O點，O點固定在水平地面上豎直擋板的底部(擋板的寬度可忽略)，輕桿的上端連著質量為m＝0.3 kg的小球，小球靠在立方體左側．取g＝10 m/s²，sin37°＝0.6，cos37°＝0.8．

(1)為了使輕桿與水平地面夾角α＝37°時立方體平衡，作用在立方體上的水平推力F₁應為多大？

(2)若立方體在F₂＝4.5 N的水平推力作用下從上述位置由靜止開始向左運動，則剛要與擋板相碰時其速度多大？

(3)立方體碰到擋板后即停止運動，而輕桿帶著小球向左倒下碰地后反彈恰好能回到豎直位置，若小球與地面接觸的時間為t＝0.05 s，則小球?qū)Φ孛娴钠骄鶝_擊力為多大？

(4)當桿回到豎直位置時撤去F₂，桿將靠在立方體左側漸漸向右倒下，最終立方體在通道內的運動速度多大？

如圖所示，相距為d的狹縫P、Q間存在著方向始終與P、Q平面垂直、電場強度大小為E的勻強電場，且電場的方向按一定規律分時段變化．狹縫兩側均有磁感強度大小為B、方向垂直紙面向里的勻強磁場，且磁場區域足夠大．某時刻從P平面處由靜止釋放一個質量為m、帶電荷為q的帶負電粒子(不計重力)，粒子被加速后由A點進入Q平面右側磁場區，以半徑r₁做圓運動，此時電場的方向已經反向，當粒子由A₁點自右向左通過Q平面后，使粒子再次被加速進入P平面左側磁場區做圓運動，此時電場又已經反向，粒子經半個圓周后通過P平面進入PQ狹縫又被加速，……．以后粒子每次通過PQ間都被加速．設粒子自右向左穿過Q平面的位置分別是A₁、A₂、A₃、……A_n……，求：

(1)粒子第一次在Q右側磁場區做圓運動的半徑r₁的大�。�

(2)粒子第一次和第二次通過Q平面的位置A₁和A₂之間的距離．

(3)設A_n與A_n+1間的距離小于r₁/3，則n值為多大．

如圖甲所示，圖的右側MN為一豎直放置的熒光屏，O為它的中點，O與熒光屏垂直，且長度為l．在MN的左側空間內存在著方向水平向里的勻強電場，場強大小為E．乙圖是從甲圖的左邊去看熒光屏得到的平面圖，在熒光屏上以O為原點建立如圖的直角坐標系．一細束質量為m、電量為q的帶正電的粒子以相同的初速度v₀從點沿O方向射入電場區域．粒子的重力和粒子間的相互作用都可忽略不計．

(1)若再在MN左側空間加一個勻強磁場，使得熒光屏上的亮點恰好位于原點O處，求這個磁場的磁感強度的大小和方向．

(2)如果磁感強度的大小保持不變，但把方向變?yōu)榕c電場方向相同，則熒光屏上的亮點位于圖中A點處，已知A點的縱坐標，求它的橫坐標的數值．

正負電子對撞機的最后部分的簡化示意如圖(1)所示(俯視圖)，位于水平面內的粗實線所示的圓環形真空管道是正、負電子作圓運動的“容器”，經過加速器加速后的正、負電子被分別引入該管道時，具有相等的速率v，它們沿管道向相反的方向運動．在管道內控制它們轉彎的是一系列圓形電磁鐵，即圖中的A₁、A₂、A₃……A_n，共n個，均勻分布在整個圓周上(圖中只示意性地用細實線畫了幾個，其余的用細虛線表示)，每個電磁鐵內的磁場都是勻強磁場，并且磁感應強度都相同，方向豎直向下，磁場區域都是直徑為d的圓形．改變電磁鐵內電流的大小，就可改變磁場的磁感應強度，從而改變電子偏轉的角度．經過精確的調整，首先實現電子在環形管道中沿圖中粗虛線所示的軌跡運動，這時電子經過每個電磁鐵時射入點和射出點都在電磁鐵的同一條直徑的兩端，如圖(2)所示．這就為進一步實現正、負電子的對撞作好了準備．

(1)試確定正、負電子在管道內各是沿什么方向旋轉的．

(2)已知正、負電子的質量都是m，所帶電荷都是元電荷e，重力可不計．求電磁鐵內勻強磁場的磁感應強度B的大�。�
