如圖所示，R₁、R₂為定值電阻，R₃為滑動變阻器．3個電阻采用如圖方式接在電源上，已知R₁＝4 Ω、R₂＝10 Ω．現利用電壓傳感器(相當于電壓表)和電流傳感器(相當于電流表)研究R₃上的電壓與電流變化關系，任意滑動R₃上的滑片，通過數據采集器將電壓與電流信號輸入計算機后，在屏幕上得到的U－I圖像為如圖所示的一條直線(實線部分)．試求：

(1)電源的電動勢和內電阻

(2)R₃的最大阻值

(3)R₃消耗的最大功率．

如圖，一質量不計，可上下自由移動的活塞將理想氣體封閉在圓筒內，筒的側壁為絕緣體，下底M及活塞D均為導體并按圖連接，活塞面積S＝2 cm²．閉合電鍵前，DM間距l₁＝5μm，閉合電鍵后，活塞D與下底M分別帶有等量異種電荷，并各自產生勻強電場(D與M間的電場為各自產生的電場的疊加)．在電場力作用下活塞D發生移動．穩定后，DM間距l₂＝4μm，此時安培表讀數為0.75 A，伏特表讀數為2 V．

(1)求出活塞受到的電場力大小F(大氣壓強，活塞移動前后氣體溫度不變)；

(2)求出活塞D所帶電量q；

(3)一段時間后，一個電阻發生故障，安培表讀數變?yōu)?.8 A，伏特表讀數變?yōu)?.2 V，請判斷是哪個電阻發生了故障？是短路還是斷路？筒內氣體壓強變大還是變��？

(4)已知R₃＝4 Ω，能否求出R₁、電源電動勢E和內阻r的阻值？如果能，求出結果，如果不能，說明理由．

如圖所示，水平桌面上有一輕彈簧，左端固定在A點，自然狀態時其右端位于B點．水平桌面右側有一豎直放置的光滑軌道MNP，其形狀為半徑R＝0.8 m的圓環剪去了左上角135°的圓弧，MN為其豎直直徑，P點到桌面的豎直距離也是R．用質量m₁＝0.4 kg的物塊將彈簧緩慢壓縮到C點，釋放后彈簧恢復原長時物塊恰停止在B點．用同種材料、質量為m₂＝0.2 kg的物塊將彈簧緩慢壓縮到C點釋放，物塊過B點后其位移與時間的關系為s＝6t－2t²，物塊飛離桌邊緣D點后由P點沿切線落入圓軌道．g＝10 m/s²，求：

(1)DP間的水平距離

(2)判斷m₂能否沿圓軌道到達M點

(3)釋放后m₂運動過程中克服摩擦力做的功

如圖所示，MN與PQ是兩條水平放置彼此平行的金屬導軌，質量m＝0.2 kg，電阻r＝0.5 Ω的金屬桿ab垂直跨接在導軌上，勻強磁場的磁感線垂直于導軌平面，導軌左端接阻值R＝2W 的電阻，理想電壓表并接在R兩端，導軌電阻不計．t＝0時刻ab受水平拉力F的作用后由靜止開始向右做勻加速運動，ab與導軌間的動摩擦因數μ＝0.2．第4 s末，ab桿的速度為v＝1 m/s，電壓表示數U＝0.4 V．取重力加速度g＝10 m/s²．

(1)在第4 s末，ab桿產生的感應電動勢和受到的安培力各為多大？

(2)若第4 s末以后，ab桿做勻速運動，則在勻速運動階段的拉力為多大？整個過程拉力的最大值為多大？

(3)若第4 s末以后，拉力的功率保持不變，ab桿能達到的最大速度為多大？

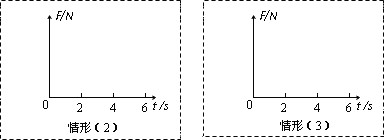

(4)在虛線框內的坐標上畫出上述(2)、(3)兩問中兩種情形下拉力F隨時間t變化的大致圖線(要求畫出0－6 s的圖線，并標出縱坐標數值)．

如圖所示，間距為l、電阻不計的光滑導軌固定在傾角為的斜面上．在區域Ⅰ內有方向垂直于斜面的勻強磁場，磁感應強度恒為B不變；在區域Ⅱ內有垂直于斜面向下的勻強磁場，其磁感應強度B_t的大小隨時間t變化的規律如圖所示．t＝0時刻在軌道上端的金屬細棒ab從如圖位置由靜止開始沿導軌下滑，同時下端的另一金屬細棒cd在位于區域Ⅰ內的導軌上也由靜止釋放．在ab棒運動到區域Ⅱ的下邊界EF之前，cd棒始終靜止不動，兩棒均與導軌接觸良好．

已知cd棒的質量為m、電阻為R，ab棒的質量、阻值均未知，區域Ⅱ沿斜面的長度為l，在t＝t_x時刻(t_x未知)ab棒恰好進入?yún)^(qū)域Ⅱ，重力加速度為g．求：

(1)區域Ⅰ內磁場的方向；

(2)通過cd棒中的電流大小和方向；

(3)ab棒開始下滑的位置離區域Ⅱ上邊界的距離；

(4)ab棒開始下滑至EF的過程中，回路中產生總的熱量．

(結果用B、l、、m、R、g表示)

如圖(1)所示的電路中，電源電動勢E＝10 V，內電阻r＝1 Ω，兩個相同的定值電阻R₀＝9 Ω，R₁＝18 Ω，且不隨溫度而變化．

(1)求通過電阻R₁中的電流；

(2)若在電路中將兩個并聯電阻R₁、R₀換成一個燈泡L(7.2 W，0.9 A)，如圖(2)所示，該燈泡的伏安特性曲線如圖(3)中實線所示．則接入電路后，燈泡的實際功率為多少？

某學生的解法如下：R_L＝，I＝，代入P＝I²R_L即可求出燈泡的實際功率．

請你判斷該同學的解法是否正確？若正確，請解出最終結果；若不正確，請用正確方法求出燈泡的實際功率．

(3)若在圖(2)電路中再并聯一個同樣的燈泡，如圖(4)所示，則每個燈泡的實際功率是多少？

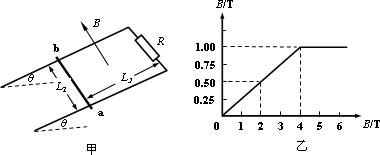

如圖甲所示，兩根足夠長、電阻不計的光滑平行金屬導軌相距為L₁＝1 m，導軌平面與水平面成＝30°角，上端連接阻值R＝1.5 Ω的電阻；質量為m＝0.2 kg、阻值r＝0.5 Ω的勻質金屬棒ab放在兩導軌上，距離導軌最上端為L₂＝4 m，棒與導軌垂直并保持良好接觸．整個裝置處于一勻強磁場中，該勻強磁場方向與導軌平面垂直，磁感應強度大小隨時間變化的情況如圖乙所示．(g＝10 m/s²)

(1)保持ab棒靜止，在0～4 s內，通過金屬棒ab的電流多大？方向如何？

(2)為了保持ab棒靜止，需要在棒的中點施加了一平行于導軌平面的外力F，求當t＝2 s時，外力F的大小和方向；

(3)5 s后，撤去外力F，金屬棒將由靜止開始下滑，這時用電壓傳感器將R兩端的電壓即時采集并輸入計算機，在顯示器顯示的電壓達到某一恒定值后，記下該時刻棒的位置，測出該位置與棒初始位置相距2.4 m，求金屬棒此時的速度及下滑到該位置的過程中在電阻R上產生的焦耳熱．

如圖所示，在傾角為30°的斜面上固定一光滑金屬導軌CDEFG，OH∥CD∥FG，∠DEF＝60°，CD＝DE＝EF＝FG＝AB/2＝L，一根質量為m的導體棒AB在電機的牽引下，以恒定的速度v₀沿OH方向從斜面底部開始運動，滑上導軌并到達斜面頂端，AB⊥OH，金屬導軌的CD、FG段電阻不計，DEF段與AB棒材料、橫截面積均相同，單位長度電阻為r，O是AB棒的中點，整個斜面處在垂直斜面向上磁感應強度為B的勻強磁場中．求：

(1)導體棒在導軌上滑行時電路中的電流的大小；

(2)導體棒運動到DF位置時AB兩端的電壓；

(3)將導體棒從低端拉到頂端電機對外做的功；

(4)若AB到頂端后，控制電機的功率，使導體棒AB沿斜面向下從靜止開始做勻加速直線運動，加速度大小始終為a，一直滑到斜面底端，則此過程中電機提供的牽引力隨時間如何變化？(運動過程中AB棒的合力始終沿斜面向下)．

如圖所示是一種磁動力電梯的模擬機，即在豎直平面內有兩根很長的平行豎直軌道，軌道間有垂直軌道平面的勻強磁場B₁和B₂，且B₁和B₂的方向相反，B₁＝B₂＝1T，電梯橋廂固定在如圖所示的一個用超導材料制成的金屬框abcd內(電梯橋廂在圖中未畫出)，并且與之絕緣．電梯載人時的總質量為m＝5×10³ kg，所受阻力大小為F_f＝500 N，金屬框垂直軌道的邊長為L_cd＝2 m，兩磁場的寬度均與金屬框的邊長L_ac相同，金屬框整個回路的電阻為R＝1.0×10^－3 Ω，問：

(1)假如兩磁場始終豎直向上做勻速運動．設計要求電梯以v₁＝10 m/s的速度向上勻速運動，那么，磁場向上運動的速度v₀應該為多大？

(2)假如t＝0時兩磁場由靜止開始向上做勻加速運動，加速度大小為a＝1.5 m/s²，電梯可近似認為過一小段時間后也由靜止開始向上做勻加速運動，t＝5 s末電梯的速度多大？電梯運動的時間內金屬框中消耗的電功率多大？從電梯開始運動到t＝5 s末時間內外界提供給系統的總能量為多大？

如圖，一質量不計，可上下自由移動的活塞將理想氣體封閉在圓筒內，筒的側壁為絕緣體，下底M及活塞D均為導體并按圖連接，活塞面積S＝2 cm²．閉合電鍵前，DM間距l₁＝5 μm，閉合電鍵后，活塞D與下底M分別帶有等量異種電荷，并各自產生勻強電場(D與M間的電場為各自產生的電場的疊加)．在電場力作用下活塞D發生移動．穩定后，DM間距l₂＝4 μm，此時安培表讀數為0.75 A，伏特表讀數為2 V．

(1)求出活塞受到的電場力大小F(大氣壓強p₀＝1.0×10⁵ Pa，活塞移動前后氣體溫度不變)；

(2)求出活塞D所帶電量q；

(3)一段時間后，一個電阻發生故障，安培表讀數變?yōu)?.8 A，伏特表讀數變?yōu)?.2 V，請判斷是哪個電阻發生了故障？是短路還是斷路？筒內氣體壓強變大還是變��？

(4)已知R₃＝4 Ω，能否求出R₁、電源電動勢E和內阻r的阻值？如果能，求出結果，如果不能，說明理由．
