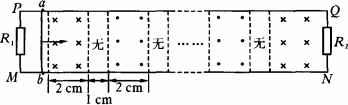

平行軌道PQ、MN兩端各接一個阻值R₁＝R₂＝8 Ω的電熱絲，軌道間距L＝1 m，軌道很長，本身電阻不計，軌道間磁場按如圖所示的規律分布，其中每段垂直紙面向里和向外的磁場區域?qū)挾葹? cm，磁感應強度的大小均為B＝1 T，每段無磁場的區域?qū)挾葹? cm，導體棒ab本身電阻r＝1 Ω，與軌道接觸良好，現讓ab以v＝10 m/s的速度向右勻速運動．求：

(1)當ab處在磁場區域時，ab中的電流為多大？ab兩端的電壓為多大？ab所受磁場力為多大？

(2)整個過程中，通過ab的電流是否是交變電流？若是，則其有效值為多大？并畫出通過ab的電流隨時間的變化圖象．

如圖所示，坐標系xOy在豎直平面內，空間有沿水平方向垂直于紙面向外的勻強磁場，磁感應強度大小為B，在x＞0的空間里有沿x軸正方向的勻強電場，場強的大小為E，一個帶正電的小球經過圖中的x軸上的A點，沿著與水平方向成＝30°角的斜向下直線做勻速運動，經過y軸上的B點進人x＜0的區域，要使小球進入x＜0區域后能在豎直面內做勻速圓周運動，需在x＜0區域另加一勻強電場，若帶電小球做圓周運動通過x軸上的C點，且，設重力加速度為g，求：

(1)小球運動速率的大��；

(2)在x＜0的區域所加電場大小和方向；

(3)小球從B點運動到C點所用時間及的長度．

如圖所示，在xOy平面內的第Ⅲ象限中有沿－y方向的勻強電場，場強大小為E．在第Ⅰ和第Ⅱ象限有勻強磁場，方向垂直于坐標平面向里．有一個質量為m，電荷量為e的電子，從y軸的P點以初速度v₀垂直于電場方向進入電場(不計電子所受重力)，經電場偏轉后，沿著與x軸負方向成45°角進入磁場，并能返回到原出發點P．

(1)簡要說明電子的運動情況，并畫出電子運動軌跡的示意圖；

(2)求P點距坐標原點的距離；

(3)電子從P點出發經多長時間再次返回P點？

如圖甲所示，水平放置的上、下兩平行金屬板，板長約為0.5 m，板間電壓u隨時間t呈正弦規律變化，函數圖象如圖乙所示．豎直虛線MN為兩金屬板右邊緣的連線，MN的右邊為垂直紙面向里的勻強磁場，磁感應強度為B，現在帶正電的粒子連續不斷的以速度v₀＝2×10⁵ m/s沿兩板間的中線從O點平行金屬板射入電場中．已知帶電粒子的荷質比為，粒子的重力和粒子間的相互作用力均忽略不計．

(1)設t＝0.1 s時刻射入電場的帶電粒子恰能從平行金屬板右邊緣射出電場，進入磁場．求該帶電粒子射出電場時速度的大小？

(2)對于t＝0.3 s時刻射入電場的粒子，設其射入磁場的入射點和從磁場射出的出射點的間距為d，試用題中所給物理量的符號(v₀、m、q、B)表示d．

如圖甲所示，由均勻電阻絲做成的正方形線框abcd的電阻為R，ab＝bc＝cd＝da＝l，現將線框以與ab垂直的速度v勻速穿過一寬度為2l、磁感應強度為B的勻強磁場區域，整個過程中ab、cd兩邊始終保持與邊界平行，令線框的cd邊剛與磁場左邊界重合時t＝0，電流沿abcda流動的方向?yàn)檎��?/P>

(1)求此過程中線框產生的焦耳熱；

(2)在圖乙中畫出線框中感應電流隨時間變化的圖象；

(3)在圖丙中畫出線框中a、b兩點間電勢差U_ab隨時間t變化的圖象．

如圖所示，在地面附近有一范圍足夠大的互相正交的勻強電場和勻強磁場．勻強磁場的磁感應強度為B，方向水平并垂直紙面向外，一質量為m、帶電量為－q的帶電微粒在此區域恰好做速度大小為v的勻速圓周運動．(重力加速度為g)

(1)求此區域內電場強度的大小和方向；

(2)若某時刻微粒運動到場中距地面高度為H的P點，速度與水平方向成45°，如圖所示．則該微粒至少須經多長時間運動到距地面最高點？最高點距地面多高？

(3)在(2)問中微粒運動P點時，突然撤去磁場，同時電場強度大小不變，方向變?yōu)樗�平向右，則該微粒運動中距地面的最大高度是多少？

如圖所示，在直角坐系中的第Ⅰ象限中存在沿y軸負方向的勻強電場，在第Ⅳ象限中存在垂直紙面的勻強磁場，一質量為m、帶電量為q的粒子(不計重力)在y軸上的A(0，3)以平行x軸的初速度v₀＝120 m/s射入電場區，然后從電場區進入磁場區，又從磁場區進入電場區，并通過x軸上P點(4.5，0)和Q點(8，0)各一次．已知該粒子的荷質比為，求磁感應強度的大小與方向？

一電阻為R的金屬圓環，放在勻強磁場中，磁場與圓環所在平面垂直，如圖所示，已知通過圓環的磁通量隨時間t的變化關系如圖所示，圖中的最大磁通量φ₀和變化周期T都是已知量，求：

(1)在t＝0到t＝T/4的時間內，通過金屬圓環橫截面的電荷量q

(2)在t＝0到t＝2T的時間內，金屬環所產生的電熱Q．

有界勻強磁場區域如圖甲所示，質量為m、電阻為R的長方形矩形線圈abcd邊長分別為L和2L，線圈一半在磁場內，一半在磁場外，磁感強度為B₀．t₀＝0時刻磁場開始均勻減小，線圈中產生感應電流，在磁場力作用下運動，v－t圖象如圖乙所示，圖中斜向虛線為O點速度圖線的切線，數據由圖中給出，不考虛重力影響，求：

(1)磁場磁感應強度的變化率；

(2)t₂時刻回路電功率．

如圖所示，xOy平面內的圓與y軸相切于坐標原點O．在該圓形區域內，有與y軸平行的勻強電場和垂直于圓面的勻強磁場一個帶電粒子(不計重力)從原點O沿x軸進入場區，恰好做勻速直線運動，穿過場區的時間為To．若撤去磁場，只保留電場，其他條件不變，該帶電粒子穿過場區的時間為To/2．若撤去電場，只保留磁場，其他條件不變．求：該帶電粒子穿過場區的時間．
