如圖所示，某閉合電路中有一根總長為2 L的彎曲硬導線置于勻強磁場中，已知ab＝bc＝L，ab和bc間夾角為90°，電流方向為a→b→c，電流強度為I．勻強磁場磁感應強度為B，則此彎曲硬導線受到的安培力F＝________，方向為________．

如圖所示，ABCD是一環形導線，在C、D處與直導線ab接通，圖中標出了環形電流的磁感線方向，則可知A、B兩端中接電源正極的是________端，放在ab下方的小磁針________極將轉向紙外．

(1)實驗誤差分系統誤差和偶然誤差兩種．采用畫U－I圖線求電動勢和內阻的優點在于可以盡量減小實驗的________誤差．

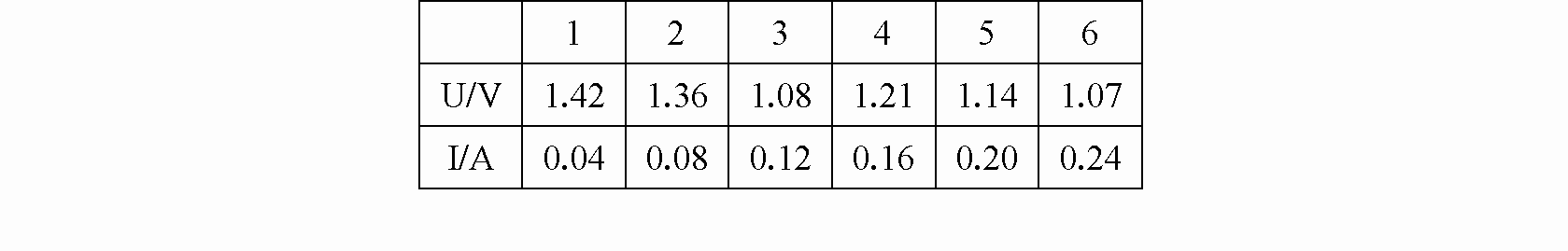

(2)在下圖中給出的U－I坐標系中根據表中的數據畫出U－I圖線(橫、縱坐標的起點已經規定好)，從圖象中可以發現該同學記錄的第________組數據有誤．

(3)由U－I圖線求得電動勢E＝________V，內阻r＝________Ω．(均保留兩位有效數字)

在如圖所示的電路中，所用電源電動勢E＝10 V，內電阻r＝1.0 Ω，電阻R₁可調．現將R₁調到3.0 Ω后固定．已知R₂＝16 Ω，R₃＝Ω，則：

(1)開關S斷開時，通過R₁的電流為I₁＝________；

開關S接通時，通過R₁的電流為＝________；

(2)為了使A、B之間電路的電功率在開關S接通時能達到最大值，則R₁＝________，此時A、B間電路消耗的電功率P_m＝________．

電動勢為E＝12 V的電源與一電壓表和一電流表串聯成閉合回路．如果將一電阻與電壓表并聯，則電壓表的讀數減小為原來的，電流表的讀數增大為原來的3倍．則電壓表原來的讀數U＝________．

如圖所示的電路中，電阻R₁＝9 Ω，R₂＝15 Ω，電源的電動勢E＝12 V，內電阻r＝1 Ω．閉合開關時，電流表的讀數I₂＝0.4 A．則：

(1)R₃＝________；

(2)R₃消耗的電功率P₃＝________．

如圖所示，電路由8個不同阻值的電阻組成，已知R₁＝12 Ω，其余電阻阻值未知，若在A、B間加上12 V的電壓，安培表的示數為3 A．今將R₁換成6 Ω的電阻，在所加電壓不變的情況下，安培表的示數為________A．

利用電阻值分別為R₁＝900 Ω和R₂＝Ω的兩個電阻，可將一個內阻R_g＝100 Ω，滿偏電流I_g＝1 mA的靈敏電流計改裝成電壓表和電流表，其線路如圖所示．

(1)當電鍵S₁、S₂都斷開時，電流計改裝成________表，它的量程是________；

(2)當電鍵S₁、S₂都閉合時，靈敏電流計改裝成________表，它的量程是________．

兩個額定電壓為220 V的白熾燈L₁和L₂的U－I特性曲線如圖所示．L₂的額定功率約為________W；現將L₁和L₂串聯后接在220 V的電源上，電源內阻忽略不計．此時L₂的實際功率約為________W．

某同學在家中測算電冰箱的月耗電量，他將家中其他用電器斷開，只使用電冰箱，觀察電能表轉盤的轉動情況．測得冰箱致冷時，轉盤每12 s轉一轉；冰箱保溫時，轉盤每120 s轉一轉．電能表上標明“2000r/(kW·h)”．該同學還測得冰箱每小時致冷10 min，保溫50 min．每月按30d(天)計．則該冰箱月耗電為________kW·h(度)．
