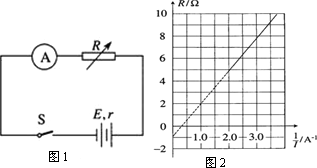

某研究性學習小組利用如圖1所示電路測量電池組的電動勢E和內阻r．根據實驗數據繪出如圖2所示的R－圖線，其中R為電阻箱讀數，I為電流表讀數，由此可以得到E＝________V，r＝________Ω．

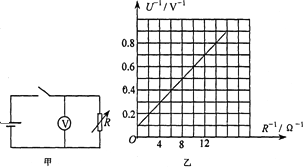

某同學利用圖甲所示的電路測定電源的電動勢和內阻．?dāng)嚅_開關，調整電阻箱阻值R，再閉合開關，讀取電壓表示數U，多次重復，取得多組數據后，作出－圖線如圖乙所示，則該電池電動勢E＝________V，內電阻r＝________Ω．

如圖示的U－I圖，其中A是路端電壓隨電流的變化規律，B是某一電阻的伏安特性曲線，用該電源與該電阻組成閉合電路時，電源的輸出功率是(　　)，電源的效率是(　　)

用伏安法測電阻，現有如下器材，

(1)待測電阻Rx(約100 Ω)

(2)直流毫安表A₁(量程為10 mA，內阻50 Ω)

(3)直流毫安表A₂(量程為30 mA，內阻40 Ω)

(4)直流電壓表V₁(量程為4 V，內阻5 kΩ)

(5)直流電壓表V₂(量程為10 V，內阻10 kΩ)

(6)直流電源(輸出電壓為4 V，內阻不計)

(7)滑動變阻器(阻值范圍0 Ω－15 Ω，允許最大電流為1 A)

(8)電鍵一個，導線若干根據器材規格和實驗要求，為使實驗結果準確，直流毫安表應選用(　　)，直流電壓表應選用(　　)，安培表應采用(　　)接法，滑動變阻器應采用(　　)接法．

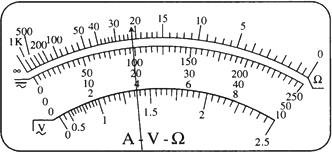

一多用電表的電阻檔有三個倍率，分別是×1、×10、×100．用×10檔測量某電阻時，操作步驟正確，發現表頭指針偏轉角度很小，為了較準確地進行測量，應換到________檔．如果換檔后立即用表筆連接待測電阻進行讀數，那么缺少的步驟是________，若補上該步驟后測量，表盤的示數如圖，則該電阻的阻值是________Ω．

有一電流表，量程為1 mA，內阻r_g約為100 Ω．要求測量其內阻．可選用的器材有：電阻箱R₀，最大阻值為99999.9 Ω；滑動變阻器甲，最大阻值為10 kΩ；滑動變阻器乙，最大阻值為2 kΩ；電源E₁，電動勢約為2 V，內阻不計；電源E₂，電動勢約為6 V，內阻不計；開關2個，導線若干．

采用的測量電路圖如圖所示，實驗步驟如下：

a．?dāng)嚅_S₁和S₂，將R調到最大；

b．合上S₁，調節R使滿偏；

c．合上S₂，調節R₁使半偏，此時可認為的的內阻r_g＝R₁．試問：

(ⅰ)在上述可供選擇的器材中，可變電阻R₁應該選　　①　　；為了使測量盡是精確，可變電阻R應該選擇　�、凇　�；電源E應該選擇　　③　　．

(ⅱ)認為內阻r_g＝R₁，此結果與的r_g真實值相比　　④　　．(填“偏大”、“偏小”、“相等”)

將阻值為16 Ω的均勻電阻絲變成一閉合圓環，在圓環上取Q為固定點，P為滑鍵，構成一圓形滑動變阻器，如圖所示，要使Q、P間的電阻先后為4 Ω和3 Ω，則對應的角應分別是________和________．

如圖所示，把電量為－5×10^－9 C的電荷，從電場中的A點移到B點，其電勢能________(選填“增大”、“減小”或“不變”)；若A點的電勢U_A＝15 V，B點的電勢U_B＝10 V，則此過程中電場力做的功為________J．

用半徑相同的兩小球A、B的碰撞驗證動量守恒定律，實驗裝置示意如圖，斜槽與水平槽圓滑連接．實驗時先不放B球，使A球從斜槽上某一固定點C由靜止?jié)L下，落到位于水平地面的記錄紙上留下痕跡．再把B求靜置于水平槽前端邊緣處，讓A球仍從C處由靜止?jié)L下，A球和B球碰撞后分別落在記錄紙上留下各自的痕跡．記錄紙上的O點是垂直所指的位置，若測得各落點痕跡到O點的距離：OM＝2.68 cm，OP＝8.62 cm，ON＝11.50 cm，并知A、B兩球的質量比為2∶1，則未放B球時A球落地點是記錄紙上的________點，系統碰撞前總動量P與碰撞后總動量的百分誤差＝________％(結果保留一位有效數字)．

某次實驗中在紙上記錄的痕跡如圖所示．測得＝1.00厘米，＝1.80厘米，ab＝5.72厘米，bc＝3.50厘米，入射球質量為100克，被碰小球質量是50克，兩球直徑都是1.00厘米，則入射球碰前落地點是紙上的____________點，水平射程是________厘米；被碰小球的水平射程是________厘米，碰撞前后總動量的百分誤差是________％．
