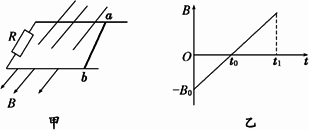

如圖甲所示，光滑導軌水平放置在與水平方向夾角為60°的斜向下的勻強磁場中，勻強磁場的磁感應強度B隨時間t的變化規律如圖乙所示(規定斜向下為正方向)，導體棒ab垂直導軌放置，除電阻R的阻值外，其余電阻不計，導體棒ab在水平外力F作用下始終處于靜止狀態．規定a→b的方向為電流的正方向，水平向右的方向為外力F的正方向，則在0～t₁時間內，圖中能正確反映流過導體棒ab的電流i和導體棒ab所受水平外力F隨時間t變化的圖象是

A．

B．

C．

D．

如下圖所示，有一矩形線圈，面積為S，匝數為N，內阻為r，繞垂直磁感線的對稱軸O以角速度ω勻速轉動，從圖示位置轉90°的過程中，下列說法正確的是

A．通過電阻R的電量Q＝

B．通過電阻R的電量Q＝

C．外力做功平均功率P＝

D．從圖示位置開始計時，則感應電動勢隨時間變化的規律為e＝NBSωsinωt

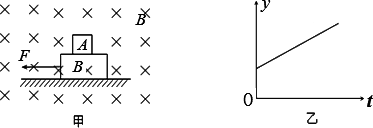

某空間存在著如圖甲所示足夠大沿水平方向的勻強磁場．在磁場中A、B兩個物塊疊放在一起，置于光滑水平面上，物塊A帶正電，物塊B不帶電且表面絕緣．在t₁＝0時刻，水平恒力F作用在物塊B上，物塊A、B由靜止開始做加速度相同的運動．在A、B一起向左運動的過程中，以下說法正確的是

A．圖乙可以反映A所受洛侖茲力大小隨時間t變化的關系

B．圖乙可以反映A對B的摩擦力大小隨時間t變化的關系

C．圖乙可以反映A對B的壓力大小隨時間t變化的關系

D．圖乙可以反映B對地面壓力大小隨時間t變化的關系

如圖所示，質量為m、電荷量為e的質子以某一初速度從坐標原點O沿x軸正方向進入場區，若場區僅存在平行于y軸向上的勻強電場時，質子通過P(d，d)點時的動能為5E_k；若場區僅存在垂直于xOy平面的勻強磁場時，質子也能通過P點．不計質子的重力．設上述勻強電場的電場強度大小為E、勻強磁場的磁感應強度大小為B，則下列說法中正確的是

A．

B．

C．

D．

兩個點電荷Q₁、Q₂固定于x軸上．將一帶正電的試探電荷從足夠遠處沿x軸負方向移近Q₂(位于坐標原點O)．在移動過程中，試探電荷的電勢能E_p隨位置的變化關系如圖所示．則下列判斷正確的是

A．M點電勢為零，N點場強為零

B．M點場強為零，N點電勢為零

C．Q₁帶負電，Q₂帶正電，且Q₂電荷量較小

D．Q₁帶正電，Q₂帶負電，且Q₂電荷量較小

如圖所示電路，電源內阻不能忽略，R₁阻值小于變阻器的總電阻，當滑動變阻器的滑片P停在變阻器的中點時，電壓表的示數為U，電流表的示數為I．那么，滑片P由中點向上移動的全過程中

A．電壓表的示數始終小于U

B．電流表的示數始終大于I

C．電壓表的示數先增大后減小

D．電流表的示數先減小后增大

近年來有一種測g值的方法叫“對稱自由下落法”：將真空長直管沿豎直方向放置，自其中O點向上拋小球又落至原處的時間為T₂，在小球運動過程中經過比O點高H的P點，小球離開P點至又回到P點所用的時間為T₁，測得T₁、T₂和H，可求得g等于

A．

B．

C．

D．

在上海世博會最佳實踐區，江蘇城市案例館中穹形門窗充滿了濃郁的地域風情和人文特色．如圖所示，在豎直放置的穹形光滑支架上，一根不可伸長的輕繩通過輕質滑輪懸掛一個重物G．現將輕繩的一端固定于支架上的A點，另一端從B點沿支架緩慢地向C點靠近(C點與A點等高)．則繩中拉力大小變化的情況是

A．先變小后變大

B．先變大后不變

C．先變小后不變

D．先變大后變小

如圖所示，回旋加速器D形盒的半徑為R，所加磁場的磁感應強度為B，被加速的質子從D形盒中央由靜止出發，經交變電場加速后射出．設質子在磁場中做勻速圓周運動的周期為T，若忽略質子在電場中的加速時間，則下列說法正確的是

A．如果只增大交變電壓U，則質子在加速器中運行時間將變短

B．如果只增大交變電壓U，則電荷的最大動能會變大

C．質子在電場中加速的次數越多，其最大動能越大

D．高頻交流電的同期應為

如圖所示，在等量異號點電荷＋Q和－Q的電場中，有一個正方形OABC，其中0點為兩電荷連線的中點．下列說法正確的是

A．A點電場強度比C的電場強度大

B．A點電勢比B的電勢高

C．將相同的電荷放在O點與C點電勢能一定相等

D．移動同一正電荷，電場力做的功W_CB＝W_OA
