用打點計時器研究勻變速直線運動時，如圖所示的是某次實驗得到的一條紙帶，其中A、B、C、D、E、F為計數點，各點所標數據均為由起始點O到各點的距離，每打5個點作為一個計數點(相鄰兩個計數點間還有4個點沒有畫出，交流電頻為50 Hz)，那么：當打點計時器打下D點時，小車的速度大小v_D＝________m/s．

質點從坐標原點O沿y軸方向運動到y＝4 m后，又沿x軸負方向運動到坐標為(－3，4)的B點，則質點從O運動到B通過的路程是________m，位移大小是________m．

某同學在做“用電壓表和電流表測電池的電動勢和內電阻”的實驗中，根據測出的數據作出了電池A和電池B的U－I圖象如圖所示，從圖上可以看出電池A的電動勢________電池B的電動勢，電池A的內電阻________電池B的內電阻．(填大于、等于或小于)若某一電阻器分別接到電池A和電池B上后，該電阻器消耗的功率相等，則此電阻器的阻值為________歐．

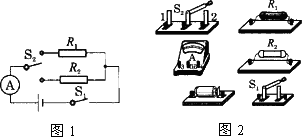

利用電流表和兩個阻值不同的定值電阻，可以測定電源的電動勢和內電阻．在所用器材中電流表A量程為0～0.6～3 A，定值電阻R₁和R₂的阻值都約在5～10 Ω之間．電源為一節干電池，還有開關S₁、單刀雙擲開關S₂及電線若干．

(1)請按如圖1所示電路圖要求在如圖2所示實物圖上連線．

(2)若考慮到電流表內阻r_A對測量的影響，那么測量值與真實值相比，有E_測________E_真，r_測________r_真(選填“＞”、“＜”或“＝”)

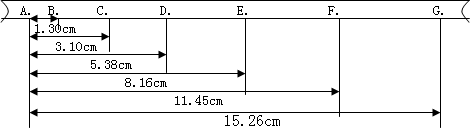

研究勻變速直線運動的實驗中，如圖示為一次記錄小車運動情況的紙帶，圖中A、B、C、D、E、F、G為相鄰的計數點，相鄰計數點的時間間隔T＝0.1 S，則打C點小車的瞬時速度為________ m/s，小車運動的加速度a＝________m/s²．

用下圖示的電路可以測電流表的內阻r₂，電路中的示數為I₁，的示數為I₂，電阻箱的阻值可讀出為R，則可以求得r₂＝________．

一電路如圖所示，已知電源內阻r＝2 Ω,定值電阻R₁＝0.5 Ω，求：①當滑動變阻器的阻值R₂為________Ω時，電阻R₁消耗的功率最大；②當變阻器的阻值為________Ω時，變阻器消耗的功率最大；③當變阻器的阻值為________Ω時，電源輸出的功率最大．

某同學測量一只未知阻值的電阻．

(1)他先用多用電表進行測量，按照正確的步驟操作后，測量的結果如圖所示．請你讀出其阻值大小為________．為了使多用電表測量的結果更準確，該同學接著應該進行哪些操作？

答：a．將選擇開關打到“________”擋；

b．將兩表筆短接，調節________

c．再將被電阻接到兩表筆之間________

d．測量完畢________．

(2)若該同學再用“伏安法”測量該電阻，所用器材如下圖所示，其中電壓表內阻約為5 kΩ，電流表內阻約為5 Ω，變阻器阻值為50 Ω．圖中部分連線已經連接好，為了盡可能準確地測量電阻，請你完成其余的連線．

(3)該同學按照“伏安法”測量電阻的要求連接好圖乙電路后，測得的電阻值將________(填“大于”、“小于”或“等于”)被測電阻的實際阻值．

一輛汽車在一條直線上行駛，第1 s內通過8 m，第2 s內通過20 m，第3 s內通過30 m，第4 s內通過10 m，則此汽車最初2 s內的平均速度是________m/s，全部時間內的平均速度是________m/s．

在“測定電源電動勢和內阻”的實驗中，一位同學記錄的六組數據見表．試根據這些數據在下圖中畫出U－I圖象．根據圖象讀出電源的電動勢E＝_{——————－}V，根據圖象求出電源內阻r＝_{——————}Ω．
