如圖所示，一帶電小球在一正交電場、磁場區域里做勻速圓周運動，電場方向豎直向下，磁場方向垂直紙面向里．下列說法正確的是（    ）

A．小球一定帶正電

B．小球一定帶負電

C．小球的繞行方向為順時針

D．改變小球的速率，小球?qū)⒉蛔鰣A周運動

如圖甲所示電路中，R₁為定值電阻，R₂為滑動變阻器．閉合開關S，將R₂的滑片P從最右端滑到最左端的過程中，兩個電壓表的示數隨電路中電流I的變化關系分別如上圖乙中圖線a、b所示．若電表均為理想化，則以下論斷正確的是（    ）

A．圖線a是電壓表V₂的示數變化情況

B．電源內阻的阻值為10Ω

C．電源的最大輸出功率為3.6W

D．滑動變阻器R₂消耗的最大電功率為0.9W

如右圖所示，兩根足夠長的光滑金屬導軌水平平行放置， 間距為l＝1m，cd間、de間、cf間分別接阻值為R＝10Ω的電阻．一阻值為R＝10Ω的導體棒ab以速度v＝4m/s勻速向左運動，導體棒與導軌接觸良好；導軌所在平面存在磁感應強度大小為B＝0.5T、方向豎直向下的勻強磁場．下列說法中正確的是（    ）

A．導體棒ab中電流的流向為由b到a

B．c、d兩端的電壓為1V

C．d、e兩端的電壓為1V

D．f、e兩端的電壓為1V

將紅表筆插入多用電表的“＋”插孔，黑表筆插入多用電表的“－”插孔，用該表測直流電壓、測電阻器電阻或測二極管的正反向電阻時，下列說法正確的是

A．測電壓時，電流從紅表筆流出多用電表；測電阻時，電流從紅表筆流入多用電表

B．測電壓時，電流從紅表筆流入多用電表；測電阻時，電流從紅表筆流出多用電表

C．選擇歐姆檔“×10”檔并調零后，將兩表筆與待測電阻相連，發現電表指針偏轉角度太大，則應換用“×1”檔，調零后再測

D．選擇歐姆檔的適當檔位并調零后，將黑表筆接二極管的正極，紅表筆接二極管的負極，可以測得二極管的反向電阻

某同學用伏安法測量一個未知電阻R_x的阻值（阻值約為6Ω），除被測電阻外，還有如下實驗器材：

A．學生電源（直流穩壓3V）

B．電流表A（量程0～0.6 A，內阻約為0. 125Ω）

C．電壓表V（量程0～3 V，內阻3kΩ）

D．滑動變阻器（最大阻值20Ω）

E．開關、導線等

①請根據所提供的器材，在右圖所示的方框中畫出合理的實驗電路圖．

②這種連接方法屬于電流表      （選填“內接”或“外接”）；測得的電阻值比真實電阻值偏      （選填“大”或“小”）

為測定某電源的電動勢E和內阻r，以及一段電阻絲的電阻率ρ，設計了如右圖所示的電路．a(chǎn)b是一段電阻率較大的粗細均勻的電阻絲，R₀是阻值為2Ω的保護電阻，滑動片P與電阻絲接觸始終良好．

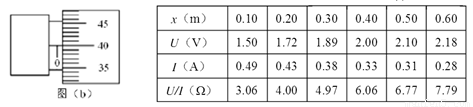

⑴實驗中用螺旋測微器測得電阻絲的直徑如下圖所示，其示數為d＝       mm．

⑵實驗時閉合開關，調節P的位置，記錄aP長度x和對應的電壓U、電流I等相關數據，如下表：

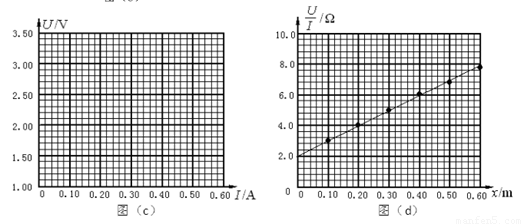

①請根據表中數據在下圖上描點連線作U～I(xiàn)關系圖線，根據該圖象，可求得電源的電動勢E＝        V；內阻r＝        Ω．

②根據表中數據作出的～x關系圖象如下圖所示，利用該圖象可求得電阻絲的電阻率ρ＝  Ω·m．（計算結果保留兩位有效數字）

③圖中～x關系圖線縱截距的物理意義是                     。

如右圖所示電路中，電源電動勢E＝30V、內阻r＝1Ω，Ｌ是規格為“6Ｖ、12Ｗ”的燈泡，電動機線圈的電阻R_M＝2Ω．若開關S閉合時，燈泡L恰能正常發光，試求：

⑴電路中的電流強度I；

⑵電動機消耗的總功率P_M；

⑶電動機的輸出功率P_出．

如右圖所示，在方向豎直向下的勻強電場中，一個質量為m、帶負電的小球從斜直軌道上的A點由靜止滑下，小球通過半徑為R的圓軌道頂端的B點時恰好不落下來．若軌道是光滑絕緣的，小球的重力是它所受的電場力2倍，試求：

⑴A點在斜軌道上的高度h；

⑵小球運動到最低點C時，圓軌道對小球的支持力．

如下圖甲所示，水平面上的兩光滑金屬導軌平行固定放置，間距d＝0.5m，電阻不計，左端通過導線與阻值R＝2Ω的電阻連接，右端通過導線與阻值R_L＝4Ω的小燈泡L連接．在CDFE矩形區域內有豎直向上的勻強磁場，CE長L＝2m，有一阻值r＝2Ω的金屬棒PQ放置在靠近磁場邊界CD處．CDFE區域內磁場的磁感應強度B隨時間變化規律如下圖乙所示．在t＝0到t＝4s內，金屬棒PQ保持靜止；在t＝4s時使金屬棒PQ以某一速度進入磁場區域并保持勻速運動．已知從t＝0開始到金屬棒運動到磁場邊界EF處的整個過程中，小燈泡的亮度沒有發生變化，試求：

⑴通過小燈泡的電流；

⑵金屬棒PQ在磁場區域中運動的速度大�。�

如右圖所示，一個質量為m、電荷量為q的正離子，從D處沿圖示方向以一定的速度射入磁感應強度為B的勻強磁場中，磁場方向垂直紙面向里．結果離子正好從距A點為d的小孔C沿垂直于電場方向進入勻強電場，此電場方向與AC平行且向上，最后離子打在距離A點2d的G處， AG⊥AC．若不計離子重力，離子運動軌跡始終在紙面內，試求：

⑴此離子在磁場中做圓周運動的半徑r；

⑵離子從D處運動到G處所需時間；

⑶離子到達G處時的動能．
