數字萬用電表是近年來發展起來的高科技數碼產品，是傳統機械式表的更新?lián)Q代產品。如圖甲所示。數字萬用表有測量精度高、讀數方便等許多獨特的優點。具體表現在：測量精度高，以型號“DF930”普通數字表為例，其電壓檔所有量程內阻高達10MΩ，直流電壓檔和直流電流檔的精度為±0.05%，歐姆檔精度為±0.08%，而用指針式電壓表、電流表的精度只有±2.5%，歐姆表的精度更低，數字萬用表內電阻非常理想，而機械指針式電壓表內阻一般為幾千歐到幾十千歐，數字萬用表的內電阻要高出機械式電壓表內阻2～3個數量級。

現有—塊型號為“DF930”的數字萬用電表，用它來測量一只電池的電動勢和內電阻。提供的測量器材還有：一只滑動變阻器R（0~30Ω）．兩只開關，導線若干。

    利用這些器材盡量采用最簡單的測量方法，測量一節干電源的電動勢和內電阻，要求分兩步測量，首先測量電動勢，待電動勢測得之后再測量其內電阻．

   （l）連接數字萬用表。在圖乙中，電路中的各個元器件都已連接妥當，數字萬用表的一個表筆也己與電路連接好，另一只表筆接入電路中的b點或者c點準備測量．

   （2）操作步驟：

       ①將數字萬用表選擇開關置于      檔，選擇合適的量程，斷開開關____，閉合開關____，記錄表的示數，然后反復測量多次，示數的平均值記為X。

       ②將數字萬用表選擇開關置于_    檔，選擇合適的量程，斷開開關     ，閉合開關____，記錄表的示數，記為Y，緊接著進行以下的操作：將選擇開關置于     檔，選擇合適的量程，然后同時閉合開關S₁和S₂，記錄表的示數并記作Z，把Y和對應的Z作為一組數據記錄下來，改變反復測量多次．得到多組數據。

      ③         即為干電池的電動勢．（填“X”、“Y”或“Z”）

      ④干電池的內電阻的表達式r=        （用X、Y、Z表示），按步驟①②測得的數據分別代入公式，求出多組r值，最后求出r的平均值，即為干電池的內電阻．

（1）用20分度的游標卡尺測量某物體的長度如圖1所示，由圖可知其長度為   cm;

（2）用螺旋測微器測量某導線直徑如圖2所示，由圖可知其直徑為      mm．

   （3）在DIS系統中，光電門測量的是運動物體擋光時間內的平均速度，因為擋光片較窄，所以可看作測量的是瞬時速度．為了測量做勻變速直線運動的小車的加速度，將寬度均為b的擋光片A、B固定在小車上，如圖甲所示，當小車做勻變速運動經過光電門時，測得A、B先后擋光的時間分別為△t₁和△t₂．A、B開始擋光時刻的間隔為t，則小車的加速度a=___．

如圖，通有恒定電流I的長直導線位于x=a處，距該導線為r的某點磁感應強度大小B∝，一寬度為a的矩形導體框從x=0處勻速滑過3a距離的過程中，導體框內產生的感應電流i隨x變化的圖像可能是

如圖甲所示，理想變壓器的原、副線圈匝數比n₁: n₂=10: 1，L₁和L₂是相同型號的白熾燈，L₁與電容器C串聯．L₂與帶鐵芯的線圈L串聯，為交流電壓表，當原線圈接有如圖乙所示的正弦交變電壓時，兩只燈泡的亮度相同，則

　 A．與副線圈并聯的電壓表在t=1×l0^-2時的示數為0

　 B．與副線圈并聯的電壓表在t=0.5×l0^-2時的示數為22V

　　 C．當原線圈所接正弦交變電壓的頻率變?yōu)?00Hz時，燈泡L₁變亮，燈泡L₂變暗

　 D．當原線圈所接正弦交變電壓的頻率變?yōu)?00Hz時，燈泡L₁變暗，燈泡L₂變亮

一輛汽車在平直的公路上運動，運動過程中先保持某一恒定加速度，后保持恒定的牽引功率，其牽引力隨速度變化的圖像如圖所示．若已知汽車的質量m、牽引力F₁和速度v₁及該車所能達到的最大速度v₃，則下列說法正確的是

      A．汽車運動中的最大功率為F₁v₁

      B．速度為v₂時的加速度大小為F₁v₁／（m v₂）

      C．汽車行駛中所受的阻力為F₁ v₁／v₃

      D．恒定加速時，加速度為F₁／m

x軸上有兩點電荷Q₁和Q₂，Q₁和Q₂的位置坐標分別為x₁、x₂，Q₁和Q₂之間各點對應的電勢高低如右圖曲線所示，從圖中可看出

　　 A．Q₁的電荷量一定小于Q₂的電荷量

　 B．Q₁和Q₂一定是同種電荷，但不一定是正電荷

　 C．電勢最低處P點的電場強度為零

　 D．將一負點電荷由x_p點的左側移至右側，電場力先做正功后做負功

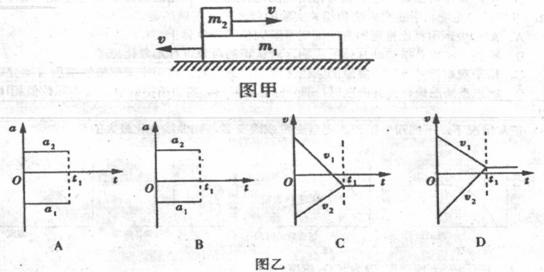

如圖甲所示，光滑水平面上，質量為m_l的足夠長的木板向左勻速運動．t=0時刻，質量為m₂的木塊從木板的左端向右以與木板相同大小的速度滑上木板．t₁時刻，木塊和木板相對靜止，共同向左勻速運動，以v₁和a₁表示木板的速度和加速度，以v₂和a₂表示木塊的速度和加速度，以向左為正方向．則圖乙中正確的是

在某星球表面宇航員以初速度vo豎直上拋一個物體，若忽略其他力的影響，設物體只受該星球的引力作用，該物體上升的最大高度為h．已知該星球的直徑為d，引力常量為G，則可推算出這個星球的質量為

       A．                  B．                  C．                  D．

半圓柱體P放在粗糙的水平面上，有一擋板MN，延長線總是過半圓柱體的軸心O，但擋板與半圓柱不接觸，在P和MN之間放有一個光滑均勻的小圓柱體Q，整個裝置處于靜止狀態，如圖是這個裝置的截面圖，若用外力使MN繞O點緩慢地順時針轉動，在MN到達水平位置前，發現P始終保持靜止，在此過程中，下列說法中正確的是

      A．MN對Q的彈力逐漸增大

      B．P、Q間的彈力先減小后增大

      C．P對Q的彈力逐漸減小

      D．Q所受的合力逐漸增大

在物理學發展的過程中，許多物理學家的科學研究推動了人類文明的進程．在對以下幾位物理學家所作科學貢獻的敘述中，正確的說法是：

      A．英國物理學家牛頓用實驗的方法測出萬有引力常量G

      B．牛頓應用“理想斜面實驗”推翻了亞里士多德的“力是維持物體運動的原因”觀點

      C．胡克認為只有在一定的條件下，彈簧的彈力才與彈簧的形變量成正比

      D．亞里士多德認為兩個從同一高度自由落下的物體，重物體與輕物體下落一樣快
