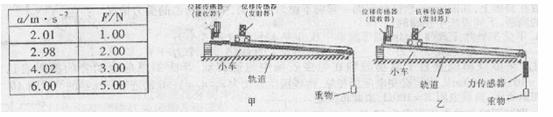

（2013年1月山西晉中市質檢）在用DIS研究小車加速度與外力關系時，某實驗小組先用如圖甲所示的實驗裝置，重物通過滑輪用細線拉小車，位移傳感器(發射器)隨小車一起沿傾斜軌道運動，位移傳感器(接收器)固定在軌道一端。實驗中把重物的重力作為拉力F。改變重物重力重復實驗四次，列表記錄四組數據。

（1）    在坐標紙上作出了小車加速度a和拉力F的關系圖線；

（2）    從所得圖線分析該實驗小組在操作過程中的不當之處是：         。

（3）    如果實驗時，在小車和重物之間接一個不計質量的微型力傳感器用來測量拉力F，如圖乙所示，從理論上分析，該實驗圖線的斜率將（填寫“變大”、“變小”或“不變”）

（2013北京市豐臺區期末）如圖為用拉力傳感器和速度傳感器探究“加速度與物體受力的關系”實驗裝置。用拉力傳感器記錄小車受到拉力的大小，在長木板上相距L= 48.0cm的A、B兩點各安裝一個速度傳感器，分別記錄小車到達A、B時的速率。[(1)實驗主要步驟如下：

①將拉力傳感器固定在小車上；

②調整長木板的傾斜角度，以平衡小車受到的摩擦力，讓小車在不受拉力作用時能在木板上做　　　　　　 運動；

③把細線的一端固定在拉力傳感器上，另一端通過定滑輪與鉤碼相連；

④接通電源后自C點釋放小車，小車在細線拉動下運動，記錄細線拉力F的大小及小車分別到達A、B時的速率v_A、v_B；

⑤改變所掛鉤碼的數量，重復④的操作。

(2)下表中記錄了實驗測得的幾組數據，是兩個速度傳感器記錄速率的平方差，則加速度的表達式a =　　　 ，請將表中第3次的實驗數據填寫完整（結果保留三位有效數字）；

(3)由表中數據在坐標紙上描點并作出a～F關系圖線；

(4)對比實驗結果與理論計算得到的關系圖線(圖中已畫出理論圖線) ，造成上述偏差的原因是　　　　　　　　　　　　　　　　　　　　　　　　　 。

（2013山東省淄博市期末）為了探究加速度與力的關系，某同學設計了如圖所示的實驗裝置，帶滑輪的長木板水平放置，板上有兩個光電門相距為d，滑塊通過細線與重物相連，細線的拉力F大小等于力傳感器的示數．讓滑塊從光電門1由靜止釋放，記下滑到光電門2的時間t，改變重物質量來改變細繩拉力大小，重復以上操作5次，得到下列表格中5組數據．

（1）若測得兩光電門之間距離為d=0．5m，運動時間t=0．5s，則a=  ☆  m/s²；

（2）依據表中數據在坐標紙上畫出a-F圖象．

（3）由圖象可得滑塊質量m=  ☆  kg，滑塊和軌道間的動摩擦因數μ=     ．g=10m／s²）

（2013河南鄭州市一模）為了“探究加速度與力、質量的關系”，現提供如圖所示實驗裝置。請思考探究思路并回答下列問題：

（1）為了消除小車與水平之間摩擦力的影響應采取的做法是（    ）

A.將木板不帶滑輪的一端適當墊高，是小車在鉤碼拉動下恰好做勻速運動

B.將木板帶滑輪的一端適當墊高，使小車在鉤碼拉動下恰好做勻速運動

C.使木板不帶滑輪的一端適當墊高，在不掛鉤碼的情況下使小車恰好做勻速運動

D.使木板不帶滑輪的一端適當墊高，在不掛鉤碼的情況下使小車能夠靜止在木板上

（2）在實驗中，得到一條打點的紙帶，如圖所示，已知相鄰計數點的時間間隔為T，且間距S₁、S₂ 、S₃、 S₄ 、S₅ 、S₆已量出，則小車加速度的表達式為a=＿＿＿＿＿＿；

（3）有一組同學保持小車及車中的砝碼質量一定，探究加速度a與所受外力F的關系，他們在軌道水平和傾斜兩種情況下分別做了實驗，得到了兩條a—F圖線，如圖所示。圖線＿＿＿＿＿＿是在軌道傾斜情況下得到的（選填①或②）；小車及車中的砝碼總質量m=＿＿＿＿＿＿kg。

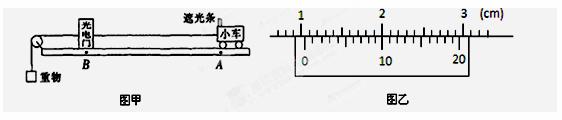

 (2013銀川一中期末)某同學做“探究加速度與力、質量關系”的實驗。如圖甲所示是該同學探究小車加速度與力的關系的實驗裝置，他將光電門固定在水平軌道上的B點，用不同重物通過細線拉同一小車，每次小車都從同一位置A由靜止釋放．

   （1）實驗中可近似認為細線對小車的拉力與重物重力大小相等，則重物的質量m與小車的質量M間應滿足的關系為                        ；

（2）若用游標卡尺測出光電門遮光條的寬度d如圖乙所示，則d =       cm；實驗時將小車從圖示位置由靜止釋放，由數字計時器讀出遮光條通過光電門的時間∆t，則小車經過光電門時的速度為            （用字母表示）；

（3）測出多組重物的質量m和對應遮光條通過光電門的時間Δt，并算出相應小車經過光電門時的速度v，通過描點作出v²—m線性圖象(如圖丙所示)，從圖線得到的結論是：在小車質量一定時，_________________________________。

（4）某同學在作出的v²—m線性圖象不通過坐標原點,開始實驗前他應采取的做法是(    )

A．將不帶滑輪的木板一端適當墊高，使小車在鉤碼拉動下恰好做勻速運動

B．將不帶滑輪的木板一端適當墊高，使小車在鉤碼拉動下恰好做勻加速運動

C．將不帶滑輪的木板一端適當墊高，在不掛鉤碼的情況下使小車恰好做勻速運動

D．將不帶滑輪的木板一端適當墊高，在不掛鉤碼的情況下使小車恰好做勻加速運動

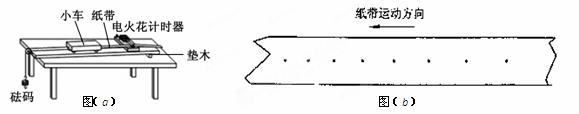

（2013廣東汕頭市期末）如圖為驗證牛頓第二定律的實驗裝置示意圖.

①平衡小車所受的阻力的操作：取下        ，把木板不帶滑輪的一端墊高；接通打點計時器電源，輕推小車，讓小車拖著紙帶運動．如果打出的紙帶如圖所示，則應     （減小或增大）木板的傾角，反復調節，直到紙帶上打出的點跡    為止．

②圖為研究“在外力一定的條件下，物體的加速度與其質量的關系”時所得的實驗圖象，橫坐標m為小車上砝碼的質量．

設圖中直線的斜率為k，在縱軸上的截距為b，若牛頓定律成立，則小車受到的拉力為___________，小車的質量為___________．

（2013廣東省深圳市一模）用圖甲所示的裝置做“驗證牛頓第二定律”的實驗．

①為了減小長木板對小車摩擦力的影響，必須在長木板    （填“遠離”或“靠近”）滑輪的一端下面墊一塊木板，反復移動木板的位置，直至小車能單獨在長木板上做            運動。

②為了驗證小車的加速度與其質量的定量關系，必須采用              法。

③保持小車受力不變，測量不同質量的小車在這個力作用下的加速度。某次實驗中打出如圖乙所示的紙帶（打點計時器電源的頻率為50Hz），則這個加速度值a = 　　 m/s²．

④某同學把實驗得到的幾組數據畫成圖丙的a-m圖象，為了更直觀描述物體的加速度跟其質量的關系，請你根據他的圖象在圖丁中畫出a-圖象。

（2013衡水中學調研）有同學利用如圖所示的裝置來驗證力的平行四邊形定則。在豎直木板上鋪有白紙，固定兩個光滑的滑輪A和B，將繩子打一個結點O，每個鉤碼的重量相等，當系統達到平衡時，根據鉤碼個數讀出三根繩子的拉力T_OA、T_OB和T_OC，回答下列問題：

(1)改變鉤碼個數，實驗?zāi)芡瓿傻氖?u>　　　　　　　　 .

A．鉤碼的個數N₁＝N₂＝2，N₃＝4

B．鉤碼的個數N₁＝N₃＝3，N₂＝4

C．鉤碼的個數N₁＝N₂＝N₃＝4

D．鉤碼的個數N₁＝3，N₂＝4，N₃＝5

(2)在拆下鉤碼和繩子前，最重要的一個步驟是　　　　　　 .

A．標記結點O的位置，并記錄OA、OB、OC三段繩子的方向

B．量出OA、OB、OC三段繩子的長度

C．用量角器量出三段繩子之間的夾角

D．用天平測出鉤碼的質量

(3)在作圖時，你認為圖示中________是正確的．(填“甲”或“乙”)

（2013山東萊州質檢）在“探究求合力的方法”的實驗中，需要將橡皮條的一端固定在水平木板上，另一端系上兩根細繩，細繩的另一端都有繩套(如圖9)。實驗中需用兩個彈簧秤分別勾住繩套，并互成角度地拉橡皮條，使橡皮條伸長，結點到達某一位置0。

(1)某同學在做該實驗時認為：

A．拉橡皮條的細繩OB、OC長度必須相等。

B．拉橡皮條時，彈簧秤、橡皮條、細繩應貼近木板且與木板平面平行

C．實驗中，先將其中一個彈簧秤沿某一方向拉到最大量程，然后只需調節另一個彈簧秤拉力的大小和方向，把橡皮條另一端拉到O點

D．拉力F₁和F₂的夾角越大越好

其中正確的是　　　　　 (填入相應的字母)．

(2)在實驗中，如果只將細繩換成橡皮筋，其它步驟沒有改變，那么實驗結果是否會發生變化?

答：　　　　　 。(選填“變’或“不變”)

（2013四川資陽診斷）某實驗小組在驗證平行四邊形定則時，先將橡皮條的一端固定在水平木板上，另一端系上帶有繩套的兩根細繩。實驗時，需要兩次拉伸橡皮條，一次是通過兩細繩用兩個彈簧秤互成角度地拉橡皮條，另一次是用一個彈簧秤通過細繩拉橡皮條。實驗對兩次拉伸橡皮條的要求中，下列說法正確的是________

A．將橡皮條拉伸相同長度即可

B．將橡皮條沿相同方向拉即可

C．將彈簧秤都拉到相同刻度

D．將橡皮條和細繩的結點拉到相同位置
