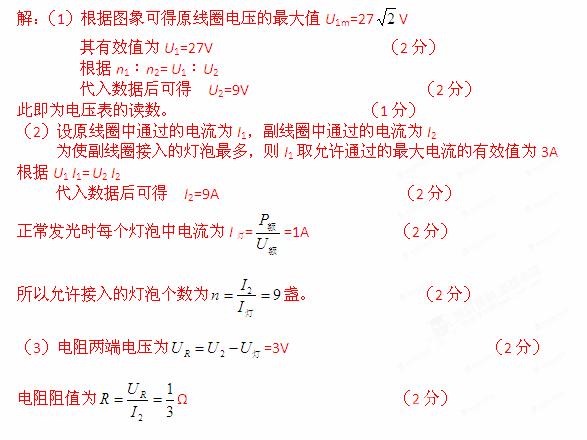

(2013徐州期末)如圖甲所示，理想變壓器原、副線圈的匝數：=3：l，原線圈電路中接有一量程為3A的理想交流電流表，副線圈兩端接有理想交流電壓表一只和可變電阻以及若干“6 V、6 W”的相同燈泡。輸入端交變電壓的圖象如圖乙所示。

(1)求圖甲中電壓表的讀數。

(2)要求燈泡均正常發光，求電路中最多允許接入的燈泡個數。

(3)為滿足第(2)問中要求，求可變電阻應調到的電阻值　

（2013西安聯考）如圖甲所示，兩平行金屬板A、B的板長l=m，板間距d=0.10m，在金屬板右側有一范圍足夠大的方向垂直于紙面向里的勻強磁場，其邊界為MN，與金屬板垂直。在t=0時刻，兩金屬板間加如圖乙所示的正弦交變電壓，勻強磁場的磁感應強度B=1.0×10^-2T�，F(xiàn)從t=0開始，從兩極板左側的中點O以每秒鐘1000個的數量不間斷地釋放出某種正電荷，這種帶正電的粒子均以v₀=×10⁵m/s的速度沿兩板間的中線OO′連續進入電場，經電場后射入磁場。已知帶電粒子的比荷＝1.25×10⁷C/kg，粒子的重力忽略不計，假設在粒子通過電場區域的極短時間內極板間的電壓可以看作不變，不計粒子間的相互作用。求：

⑴ t＝0時刻進入的粒子，經邊界MN射入磁場和射出磁場時兩點間的距離（結果保留兩位有效數字）；

⑵每秒鐘有多少個帶正電的粒子進入磁場；

⑶何時由O點進入的帶電粒子在磁場中運動的時間最長，最長時間為多少？（π≈3）

（2013天星北黃卷） 如圖1，一理想變壓器的原、副線圈的匝數比是10∶1，原線圈接入如圖2所示的正弦交流電，一只理想二極管和一個阻值為10Ω的電阻串聯后接在副線圈上。則

A.原線圈電壓有效值為311V

B.電壓表示數約為22V

C.電流表示數為0.11A

D．二極管兩端的最大電壓為22V

（2013遼寧沈陽二中測試）如圖甲所示，理想變壓器原、副線圈的匝數比為10∶1，R₁＝20 Ω，R₂＝30Ω，C為電容器。已知通過R₁的正弦交流電如圖乙所示，則(    )

A.交流電的頻率為0.02 Hz

B.原線圈輸入電壓的最大值為200 V www.ks5u.com

C.電阻R₂的電功率約為6.67 W www.ks5u.com

D.通過R₃的電流始終為零

（2013寶雞質檢）如圖11所示，圖線是線圈在勻強磁場中勻速轉動時產生的正弦交流電的圖像，當調整線圈轉速后，所產生的正弦交流電的圖像如圖線所示。以下關于這兩個正弦交流電的說法中正確的是（      ）

A．線圈先后兩次轉速之比為1∶2

B．交流電的電壓瞬時值u=10sin0.4πt（V）

C．交流電的電壓最大值為V

D．在圖中t=0時刻穿過線圈的磁通量為零

（2013安徽黃山七校聯考）如圖所示的交流電路中，理想變壓器輸入電壓為U₁，輸入功率為P₁，輸出功率為P₂，各交流電表均為理想電表．當滑動變阻器R的滑動頭向下移動時(        )

A．燈L變亮

B．各個電表讀數均變大

C．因?yàn)?i>U₁不變，所以P₁不變

D．P₁變大，且始終有P₁= P₂

（2013北京市海淀區期末）如圖1所示，某理想變壓器的原、副線圈的匝數均可調節，原線圈兩端電壓為一峰值不變的正弦交變電壓，副線圈接一可變電阻R。在其他條件不變的情況下，為使變壓器輸入功率增大，下面的措施正確的是

　 (　 )

　 A.僅增加原線圈匝數n₁

　 B.僅增加副線圈匝數n₂

　 C.僅減小電阻R的阻值

　 D.僅增大電阻R的阻值

答案：BC

解析：為使變壓器輸入功率增大，可以僅減小電阻R的阻值，僅增加副線圈匝數n₂，選項BC正確。

（2013北京市西城區期末）如圖所示，理想變壓器原、副線圈的匝數比為2:1，電阻，原線圈兩端接一正弦式交變電流，電壓u隨時間t變化的規律為（V），時間t的單位是s。那么，通過電阻R的電流有效值和頻率分別為

A．1.0A、20Hz      B．A、20Hz

C．A、10Hz    D．1.0A、10Hz

（2013北京東城區期末）北京市東城區民用電網改造完成后，某居民小區變壓器輸出端的交變電壓瞬時值表達式為“，對此交變電壓，下列表述正確的是．（    ）

A．最大值是220 V

B．頻率是50 Hz

C．有效值是220 V

D．周期是0.01 s

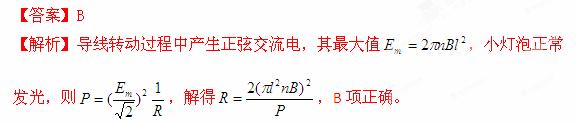

（2013山東青島二中測試）將硬導線中間一段折成不封閉的正方形，每邊長為l，它在磁感應強度為B、方向如圖所示的勻強磁場中勻速轉動，轉速為n，導線在a、b兩處通過電刷與外電路連接，外電路接有額定功率為P的小燈泡并正常發光，電路中除燈泡外，其余部分的電阻不計，燈泡的電阻應為 （ ）

A．　　　　 B．

C．　　　　　 D．
