.把一張足夠長的水平絕緣桌面放入空間存在一有邊界的電場中，電勢φ隨距離的變化如圖（甲）所示。在絕緣水平桌面上的電場左邊界O點放一質量為m=1kg的小物塊，如圖（乙）所示，物塊與地面的摩擦因數為μ=0.2，物塊帶電量為q₁=+0.5C�，F(xiàn)對物塊施加一水平拉力F=4N使其沿桌面運動，4s末用某種方法使物塊不帶電（不影響物塊運動的速度），6s末撤去外力的同時，使物體恢復帶電且電量為q₂=-1C,g取10m/s²。求：

（1）9s末物體的速度和該時刻的位置坐標

（2）9s內物塊的電勢能的變化量。

某同學為研究某電學元件（最大電壓不超過2.5V，最大電流不超過0.55A）的伏安特性曲線，在實驗室找到了下列實驗器材：

　　A．電壓表（量程是3V，內阻是6kΩ的伏特表）

　　　 B．電壓表（量程是15V，內阻是30kΩ的伏特表）

　　C．電流表（量程是0.6A，內阻是0.5Ω的安培表）

　　D．電流表（量程是3A，內阻是0.1Ω的安培表）

　　F．滑動變阻器（阻值范圍0~5Ω），額定電流為0.6A

　　G．滑動變阻器（阻值范圍0~100Ω），額定電流為0.6A

　　　 H．直流電源（電動勢E＝3V，內阻不計），開關、導線若干。

該同學設計電路并進行實驗，通過實驗得到如下數據（I和U分別表示電學元件上的電流和電壓）。

為提高實驗結果的準確程度，電流表選　　 ；電壓表選　　 ；滑動變阻器選　 。（以上均填寫器材代號）

請在下面的方框中畫出實驗電路圖；

在圖中描出該電學元件的伏安特性曲線；

據圖中描出的伏安特性曲線可知，該電學元件的電阻隨溫度而變化的情況為：　　　　　　　　　　　　　　　　 ；

把本題中的電學元件接到圖所示電路中，若電源電動勢E=2.0V，內阻不計，定值電阻R=5Ω，則此時該電學元件的功率是_______W。

 “探究功與物體速度變化的關系”的實驗如圖甲所示，當小車在一條橡皮筋作用下彈出時，橡皮筋對小車做的功記為W.當用2條、3條……完全相同的橡皮筋并在一起進行第2次、第3次……實驗時，使每次實驗中橡皮筋伸長的長度都保持一致．每次實驗中小車獲得的速度由打點計時器所打的紙帶測出．

(1)除了圖中已有的實驗器材外，還需要導線、開關、__________(填測量工具)和________電源(填“交流”或“直流”)．

(2)若木板水平放置，小車在兩條橡皮筋作用下運動，當小車的速度最大時，關于橡皮筋所處的狀態與小車所在的位置，下列說法正確的是________．

A．橡皮筋處于原長狀態             B．橡皮筋仍處于伸長狀態

C．小車在兩個鐵釘?shù)倪B線處          D．小車已過兩個鐵釘?shù)倪B線

(3)在正確操作情況下，需要墊起木板的一端平衡摩擦，平衡摩擦?xí)r，小車是否要拖著紙帶穿過打點計時器進行？          （填“是”或“否”），平衡摩擦的目的是                。實驗時打在紙帶上的點并不都是均勻的，如圖乙所示．為了測量小車獲得的速度，應選用紙帶的________部分進行測量(根據下面所示的紙帶回答，并用字母表示)．

如圖所示，用手握著細繩的一端在水平桌面上做半徑為r的勻速圓周運動，圓心為O，角速度為ω。細繩長為L，質量忽略不計，運動過程中細繩始終與r圓相切，在細繩的另外一端系著一個質量為m的小球，小球恰好做以O(shè)為圓心的大圓在桌面上運動，小球和桌面之間存在摩擦力，以下說法正確的是

A．小球?qū)⒆鲎兯賵A周運動

B．細繩拉力為

C．手對細線做功的功率為

D．小球與桌面的動摩擦因素為

汽車在平直公路上以速度v₀勻速行駛，發動機功率為P，牽引力為F₀。t₁時刻，司機減小了油門，使汽車的功率立即減小一半，并保持該功率繼續行駛，到t₂時刻，汽車又恢復了勻速直線運動（設整個過程中汽車所受的阻力不變）。下面幾個關于汽車牽引力F、汽車速度v在這個過程中隨時間t變化的圖像中正確的是

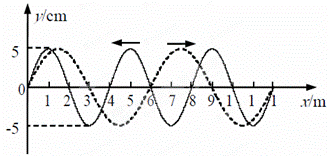

兩列簡諧橫波在同種介質中傳播，振幅都是5cm。實線波的頻率為2Hz，沿x 軸負方向傳播；虛線波沿x 軸正方向傳播。某時刻兩列波在如圖所示區域相遇，則

       A．虛線波的傳播速度大于實線波的傳播速度

       B．在相遇區域不會發生干涉現象

       C．平衡位置為x＝6m 處的質點此刻速度為零

       D．從圖示時刻起再經過0．25s，平衡位置為x＝7m 處的質點的位移y>0

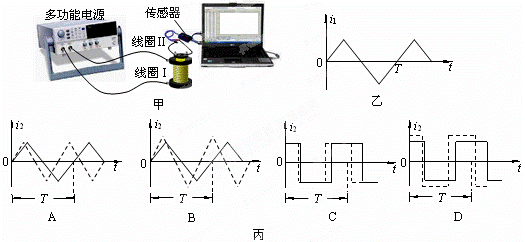

某學生設計了一個驗證法拉第電磁感應定律的實驗，實驗裝置如圖甲所示。在大線圈Ⅰ中放置一個小線圈Ⅱ，大線圈Ⅰ與多功能電源連接。多功能電源輸入到大線圈Ⅰ的電流i₁的周期為T，且按圖乙所示的規律變化，電流i₁將在大線圈Ⅰ的內部產生變化的磁場，該磁場磁感應強度B與線圈中電流i的關系為B=ki₁（其中k為常數）。小線圈Ⅱ與電流傳感器連接，并可通過計算機處理數據后繪制出小線圈Ⅱ中感應電流i₂隨時間t變化的圖象。若僅將多功能電源輸出電流變化的頻率適當增大，則圖丙所示各圖象中可能正確反映i₂-t圖象變化的是（圖丙中分別以實線和虛線表示調整前、后的i₂-t圖象）

如圖所示，有一金屬塊放在垂直于表面C的勻強磁場中，磁感應強度B，金屬塊的厚度為d，高為h，當有穩恒電流I平行平面C的方向通過時，由于磁場力的作用，金屬塊中單位體積內參與導電的自由電子數目為（上下兩面M、N上的電勢分別為_M、_N）

A．    B．   C．    D．

如圖，一小球從光滑曲面靜止釋放，離開軌道末端后做平拋運動，最后撞到離軌道末端水平距離為d的豎直墻壁上，要使小球撞到墻壁時的速度最小，小球有靜止釋放的高度h為

A．   B．   C．  D．

無線電技術的發展給人類帶來了極大的便利，以下有關電磁波的說法，正確的是

A．電磁波不能在真空中傳播

B．當處于電諧振時，只有被接收的電磁波才能在接收電路中產生感應電流

C．在通訊中廣泛應用的無線電波是電磁波譜中波長最短的

D．手機使用過程中發射的無線電波都是經過調制的
