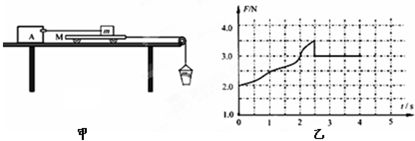

將力傳感器A固定在光滑水平桌面上，測力端通過輕質水平細繩與滑塊相連，滑塊放在較長的小車上．如圖甲所示，傳感器與計算機相連接，可獲得力隨時間變化的規律．一水平輕質細繩跨過光滑的定滑輪，一端連接小車，另一端系沙桶，整個裝置開始處于靜止?fàn)顟B(tài)．在物體與小車分離前緩慢向沙桶里倒入細沙，力傳感器采集的F-t圖象如乙圖所示．則（　　）

如圖所示是通過街頭變壓器降壓給用戶供電的示意圖．輸入電壓是市區電網的電壓，負載變化時輸入電壓不會有大的波動．輸出電壓通過輸電線送給用戶，兩條輸電線總電阻用R₀表示．當負載增加時，則（　�。�

如圖所示，球網高出桌面H，網到桌邊的距離為L．某人在乒乓球訓練中，從左側L/2處，將球沿垂直于網的方向水平擊出，球恰好通過網的上沿落到右側桌邊緣．設乒乓球運動為平拋運動．則兵乓球（　�。�

如圖所示，勻強電場中有一圓，其平面與電場線平行，O為圓心，A、B為圓周上的兩點．現將某帶電粒子從A點以相同的初動能向各個不同方向發射，到達圓周上各點時，其中過B點動能最大，不計重力和空氣阻力．則該電場的電場線一定是與（　�。�

平行板電容器充電后斷開電源，現將其中一塊金屬板遠離另一板平移一小段距離．下圖表示此過程中電容器兩板間電場強度E隨兩板間距離d的變化關系，正確的是（　　）

如圖甲所示，建立xoy坐標系，兩平行極板P、Q垂直于y軸且關于x軸對稱，極板長度和板間距均為l，第Ⅰ、Ⅳ象限有一寬度一定的勻強磁場，方向垂直于xoy平面向里．位于極板左側的粒子源沿x軸向右連續發射質量為m、電量為+q、速度相同、重力不計的帶電粒子．在0～4t₀時間內兩板間加上如圖乙所示的電壓（不考慮極板邊緣的影響）．已知t=0時刻進入兩板間的帶電粒子恰好在t₀時刻經極板邊緣射入磁場．上述m、q、l、t₀、B為已知量．（不考慮粒子間相互影響及返回板間的情況）
（1）求兩板間的電壓U₀
（2）0～t₀時間內射入兩板間的帶電粒子都能夠從磁場右邊界射出，求磁場的最大寬度
（3）

3

2

t₀時刻射入兩板間的帶電粒子進入磁場和離開磁場時的位置坐標
（4）若兩板間電壓為0，請?jiān)O(shè)計一種方案：粒子源沿x軸向右連續發射的帶電粒子，經過y軸右邊的幾個有邊界的磁場后，帶電粒子又返回粒子源．

如圖甲是α、β、γ三種射線穿透能力的示意圖，圖乙是工業上利用射線的穿透性來檢查金屬內部的傷痕的示意圖，則圖乙中的檢查利用的射線是，請說明利用射線來檢查金屬內部傷痕的原理，并提出注意事項．

為了測量某金屬絲的電阻，實驗中使用的器材有：
a．金屬絲（長度x₀為1.0m，電阻約5Ω～6Ω）
b．直流電源（4.5V，內阻不計）
c．電流表（200mA，內阻約1.0Ω）
d．電壓表（3V，內阻約3kΩ）
e．滑動變阻器（50Ω，1.5A）
f．定值電阻R₁（100.0Ω，1.0A）
g．定值電阻R₂（10.0Ω，1.0A）
h．開關，導線若干
（1）該實驗的電路圖如圖①所示，且在實驗中兩塊電表的讀數都能接近滿偏值，定值電阻應該選（選填“R₁”或“R₂”）；
（2）該同學根據測量時電流表的讀數I、電壓表的讀數U描繪的U-I圖象如圖②所示，根據圖象可以求得金屬絲的電阻為 R_x=Ω（保留兩位有效數字）
（3）設法保持金屬絲的溫度不變，而逐漸改變上述總長度為x₀的金屬絲實際接入電路的長度x，當電壓表的示數保持不變時，圖象中正確反映了流過定值電阻中的電流I隨x大致變化規律的是

瞬時速度是一個重要的物理概念．但在物理實驗中通常只能通過

.

v

=

△s

△t

（△s為擋光片的寬度，△t為擋光片經過光電門所經歷的時間）的實驗方法來近似表征物體的瞬時速度．這是因?yàn)樵趯?shí)驗中無法實現△t或△s趨近零．
為此人們設計了如下實驗來研究物體的瞬時速度．如圖所示，在水平導軌的A處放置一光電門，讓載有輕質擋光片（寬度為△s）的小車與細線、鉤碼連接，從P點靜止運動，再利用處于A處的光電門記錄下?lián)豕馄��?jīng)過A點所經歷的時間△t．接下來，改用不同寬度的擋光片重復上述實驗，最后運用公式

.

v

=

△s

△t

計算出不同寬度的擋光片從A點開始在各自△s區域內的

.

v

A，并作出

.

v

-△t可圖，如圖所示．
（1）本實驗需要的步驟有：
A．小車質量應遠大于鉤碼質量
B．實驗前需要平衡摩擦力
C．小車每次實驗必須從同一點開始運動
D．小車后面必須連接紙帶，并使用打點計時器
（2）根據描點，請你在坐標系內畫出可

.

v

-△t圖線．
（3）根據可

.

v

-△t圖線，可知小車的加速度大小約為m/s²，擋光片經過A點時的瞬間速度大小約為m/s．（保留兩位有效數字）

一位同學為了表演“輕功”，用打氣筒給4只相同的氣球充以相等質量的空氣（可視為理想氣體），然后將它們放置在水平木板上，再在氣球的上方平放一塊輕質硬塑料板，如圖所示．這位同學慢慢站上輕質塑料板中間位置的過程中，氣球一直沒有破裂，球內氣體溫度可視為不變．下列說法正確的是（　�。�
