如圖1所示，兩根足夠長平行金屬導軌MN、PQ相距為L，導軌平面與水平面夾角為α，金屬棒ab垂直于MN、PQ放置在導軌上，且始終與導軌接觸良好，金屬棒的質量為m，電阻為r．導軌處于勻強磁場中，磁場的方向垂直于導軌平面向上，磁感應強度大小為B．金屬導軌的上端與開關S、定值電阻R₁和電阻箱R₂相連，且R₁=3r．不計一切摩擦，不計導軌的電阻，重力加速度為g．現在閉合開關S，將金屬棒由靜止釋放．
（1）若電阻箱R₂接入電路的阻值為0，當金屬棒下降高度為h時，速度為v，求此過程中定值電阻R₁上產生的焦耳熱QR1．；
（2）當B=0.40T，L=0.50m，α=37°時，金屬棒能達到的最大速度v_m隨電阻箱R₂阻值的變化關系如圖2所示，求金屬棒的電阻r和質量m．（取g=10m/s²，sin37°=0.60，cos37°=0.80）

如圖所示，位于水平面內間距為L的光滑平行導軌置于勻強磁場中，磁場的磁感應強度大小為B，方向垂直于導軌所在平面向里，導軌左端用導線相連，一質量為m、長為L的直導體棒兩端放在導軌上，并與之密接．已知導軌單位長度的電阻為r，導線和導體棒的電阻均忽略不計．從t=0時刻起，導體棒在平行于導軌的拉力作用下，從導軌最左端由靜止做加速度為a的勻加速運動，求：
（1）t時刻導體棒中的電流I和此時回路的電功率P；
（2）t時間內拉力做的功及回路產生的熱量．

t=0時，磁場在xOy平面內的分布如圖所示，其磁感應強度的大小均為B₀，方向垂直于xOy平面，相鄰磁場區域的磁場方向相反，每個同向磁場區域的寬度均為L₀，整個磁場以速度v沿x軸正方向勻速運動．若在磁場所在區間內放置一由n匝線圈組成的矩形線框abcd，線框的bc邊平行于x軸．bc=L_B、ab=L，L_B略大于L₀，總電阻為R，線框始終保持靜止．求：
（1）線框中產生的總電動勢大小和導線中的電流大�。�
（2）線框所受安培力的大小和方向．

如圖甲所示，bacd為導體做成的框架，其平面與水平面成θ角，質量為m的導體棒PQ與ab、cd接觸良好，回路的電阻為R，整個裝置放于垂直框架平面的變化磁場中，磁感應強度B的變化情況如圖乙所示，PQ能夠始終保持靜止．試畫出0～t₂時間內PQ受到的安培力F隨時間變化的圖象（取沿斜面向上為正方向）．

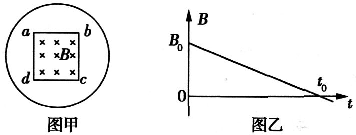

半徑為r、電阻為R的n匝線圈在邊長為l的正方形abcd之外，勻強磁場充滿并垂直穿過該正方形區域，如圖甲所示．當磁場隨時間的變化規律如圖乙所示時，則穿過線圈磁通量的變化率為，t₀時刻線圈產生的感應電流為．

如圖所示，兩足夠長平行金屬導軌固定在水平面上，勻強磁場方向垂直導軌平面向下，金屬棒ab、cd與導軌構成閉合回路且都可沿導軌無摩擦滑動，兩金屬棒ab、cd的質量之比為2：1，用一沿導軌方向的恒力F水平向右拉金屬棒cd，經過足夠長時間以后（　�。�

如圖甲所示，abcd是位于豎直平面內的正方形閉合金屬線框，在金屬線框的下方有一磁感應強度為B的勻強磁場區域，MN和M'N'是勻強磁場區域的水平邊界，并與線框的bc邊平行，磁場方向與線框平面垂直．現金屬線框由距MN的某一高度從靜止開始下落，圖乙是金屬線框由開始下落到完全穿過勻強磁場區域的v-t圖象．已知金屬線框的質量為m，電阻為R，當?shù)氐闹亓�加速度為g，圖象中坐標軸上所標出的v₁、v₂、v₃、t₁、t₂、t₃、t₄均為已知量（下落過程中線框abcd始終在豎直平面內，且bc邊始終水平）．根據題中所給條件，以下說法正確的是（　�。�

如圖甲所示，光滑的平行水平金屬導軌MN、PQ相距L，在MP之間接一個阻值為R的電阻，在兩導軌間cdfe矩形區域內有垂直導軌平面豎直向上、寬為d的勻強磁場，磁感應強度為B．一質量為m、電阻為r、長度也剛好為L的導體棒ab垂直擱在導軌上，與磁場左邊界相距d₀．現用一個水平向右的力F拉棒ab，使它由靜止開始運動，棒ab離開磁場區域前已做勻速直線運動，棒ab與導軌始終保持良好接觸，導軌電阻不計，F(xiàn)隨ab與初始位置的距離x變化的情況如圖乙所示，F(xiàn)₀已知．下列判斷正確的是（　�。�

北半球地磁場的豎直分量向下．如圖所示，在北京某中學實驗室的水平桌面上，放置邊長為L的正方形閉合導體線圈abcd，線圈的ab邊沿南北方向，ad邊沿東西方向．下列說法中正確的是（　�。�
