某研究性學習小組欲測定一塊電池的電動勢E和內電阻r．
（1）先直接用多用表測定該電池電動勢，在操作無誤的情況下，多用表表盤示數如圖a所示，其示數為V．
（2）然后，用電壓表V、電阻箱R、定值電阻R₀、開關S、若干導線和該電池組成電路，測定該電池電動勢．
I．在圖b中，根據電路圖，用筆畫線代替導線，將左側實物圖連接成完整電路．
II．閉合開關S，調整電阻箱阻值R，讀出電壓表V相應示數U．該學習小組測出大量數據，分析篩選出下表所示的R、U數據，并計算出相應的1/R與1/U的值．請用表中數據在圖c坐標紙上描點，并作出1/R-1/U圖線．

R（Ω）	166	71.4	50.0	33.3	25.0	20.0
U（V）	8.3	5.9	4.8	4.2	3.2	2.9
1/R （×10-2 Ω-1）	0.60	1.40	2.00	3.00	4.00	5.00
1/U （V-1）	0.12	0.17	0.21	0.24	0.31	0.35

III．從圖線中可求得待測電池電動勢E=V．

一同學在半徑為2m的光滑圓弧面內做測定重力加速度的實驗（如圖1所示）．他用一個直徑為2cm質量分布均勻的光滑實心球．操作步驟如下：①將小球從槽中接近最低處（虛線）靜止釋放；②測量多次全振動的時間并準確求出周期；③將圓弧面半徑和周期代入單擺周期公式求出重力加速度．

（1）他在以上操作中應該改正的操作步驟是（填寫步驟序號）；若不改正，測量所得的重力加速度的值與真實值相比會（選填“偏大”或“偏小”）．
（2）如圖2是一組同學選擇幾個半徑r不同的均勻光滑實心球進行了正確實驗，他們將測出的周期與小球的半徑r關系畫出了如圖2所示的圖線．請你根據該圖寫出確定重力加速度的表達式．
（3）若釋放時給了小球一個平行于虛線、很小的初速度，按照上述操作，會使重力加速度計算結果（選填“偏大”、“偏小”或“不變”）．

（2013?黃浦區二模）如圖所示，在地面上方等間距分布著足夠多的、水平方向的條形勻強磁場，每一條形磁場區域的寬度及相鄰區域的間距均為d．現有一邊長為l（l＜d）的正方形線框在離地高h(yuǎn)處以水平初速度v₀從左側磁場邊緣進入磁場，運動中線框平面始終豎直，最終落在地面上，不計空氣阻力，則（　�。�

天宮一號目標飛行器相繼與神舟八號和神舟九號飛船成功交會對接，標志著我國太空飛行進入了新的時代．天宮一號在運行過程中，由于大氣阻力影響，軌道高度會不斷衰減．如果開始時軌道高度是382km，在大氣阻力的影響下，其軌道高度緩慢降低，以滿足約一年后能與神舟九號在343km的軌道交會對接．假定在軌道高度緩慢降低的過程中不對天宮一號進行軌道維持，則在大氣阻力的影響下，軌道高度緩慢降低的過程中（　�。�

（2013?淮安模擬）如圖所示，用電流傳感器研究自感現象．電源內阻不可忽略，線圈的自感系數較大，其直流電阻小于電阻R的阻值．t=0時刻閉合開關S，電路穩定后，t₁時刻斷開S，電流傳感器連接計算機分別描繪了整個過程線圈中的電流I_L和電阻中的電流I_R隨時間t變化的圖象．下列圖象中可能正確的是（　�。�

某透明物體的橫截面如圖所示，其中ABC為直角三角形，AB為直角邊，長度為2L，∠ABC=45°，ADC為一圓弧，其圓心在AC邊的中點．此透明物體的折射率為n=2.0．若一束寬度與AB邊長度相等的平行光從AB邊垂直射入透明物體，則光線從ADC圓弧射出區域的圓弧長度s為（不考慮經ADC圓弧反射后的光線）（　�。�

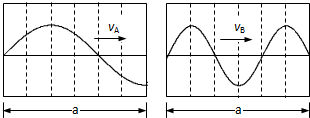

兩列簡諧波A、B在某時刻的波形如圖所示，經過t=T_B時間（T_B為波B的周期），兩波再次出現如圖波形，由此信息得知（　�。�

如圖所示，水平傳送帶的右端與豎直面內的用光滑鋼管彎成的“9”形固定軌道相接，鋼管內徑很小．傳送帶的運行速度為v₀=6m/s，將質量m=1.0kg的可看作質點的滑塊無初速地放到傳送帶A端，傳送帶長度為L=12.0m，“9”字全高H=0.8m，“9”字上半部分圓弧半徑為R=0.2m，滑塊與傳送帶間的動摩擦因數為μ=0.3，重力加速g=10m/s²，試求：
（1）滑塊從傳送帶A端運動到B端所需要的時間；
（2）滑塊滑到軌道最高點C時對軌道作用力的大小和方向；
（3）若滑塊從“9”形軌道D點水平拋出后，恰好垂直撞在傾角θ=45°的斜面上P點，求P、D兩點間的豎直高度 h（保留兩位有效數字）．

某同學在描繪平拋運動軌跡時，得到的部分軌跡曲線如圖所示．在曲線上取A、B、C三個點，測量得到A、B、C三點間豎直距離h₁=10.20cm，h₂=20.20cm，A、B、C三點間水平距離x₁=x₂=12.40cm，g取10m/s²，則物體平拋運動的初速度大小為m/s，軌跡上B點的瞬時速度大小為m/s．（計算結果保留三位有效數字）

一個同學在研究小球自由落體運動時，用頻閃照相連續記錄下小球的位置如圖所示．已知閃光周期為

1

30

s，測得x₁=7.68cm，x₃=12.00cm，用上述數據通過計算可得小球運動的加速度約為m/s²，圖中x₂約為cm．（結果保留3位有效數字）
