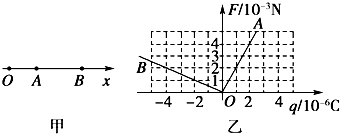

如圖甲所示，O、A、B為的三點，x軸上某點有一點電荷，在研究試探電荷所受電場力跟所帶電荷量的關系時，利用測得的數據畫出A、B兩點的F-q圖象，如圖乙所示，電場力的正方向與x軸正方向一致，但實驗時忘記了驗證場源點電荷的電性，也忘記了記下場源點電荷在x軸上的具體位置，請分析判斷場源點電荷的電性、所處位置及A、B兩點電勢高低．

（2012?延吉市模擬）a、b、c三個α粒子由同一點垂直場強方向進入偏轉電場，其軌跡如圖所示，其中b恰好飛出電場，下列說法正確的是（　�。�

傳感器是把非電物理量（如高度、溫度、壓力等）的變化轉換成電學量（如電壓、電流、電容等）變化的一種元件，它在自動控制中有著廣泛的應用．如圖是一種測定液面高度的電容式傳感器的示意圖．金屬棒與導電液體構成一個電容器，將金屬棒和導電液體分別與直流電源的兩極相連接，從電容C和導電液與金屬棒間的電壓U的變化就能反映液面的升降情況，即（　　）

如圖所示，畫出了某電場中三條電場線，C點是A、B連線的中點，已知A點的電勢為φ_A=30V，B點的電勢為φ_B=-10V，則C點的電勢（　�。�

在靜電場中，下列說法正確的是（　�。�

（2010?新都區模擬）在“研究平拋物體的運動”實驗中
（1）下列哪些因素會使實驗誤差增大
A．小球與斜面間有摩擦
B．安裝斜糟時其末端切線不水平
C．建立坐標時，x軸、y軸正交，但y軸不夠豎直
D．根據曲線計算平拋運動的初速度時，在曲線上取作計算的點離原點O較遠
（2）某同學做該實驗時得到如圖所示圖象，點和數據已標出，則平拋小球的初速度為．（g=10m/s²）

如圖所示，水平傳送帶水平段長L=6m，兩皮帶輪直徑D均為0.2m，距地面高H=5m，與傳送帶等高的光滑水平臺上有一小物塊以v₀=5m/s的初速度滑上傳送帶，物塊與傳送帶間動摩擦因數μ=0.2，g取10m/s²．若皮帶輪順時針以角速度ω=60rad/s轉動，則塊滑到B端后做平拋運動的水平距離為出（　�。�

小球由空中某點自由下落，與地面相碰后，彈至某一高度，小球自由下落和彈起過程的速度圖象如圖所示，不計空氣阻力，g=10m/s²，則（　　）

如圖所示，長為L的輕桿，一端固定一個小球，另一端固定在光滑的水平軸上，使小球在豎直平面內作圓周運動，關于小球在最高點的速度v下列說法中正確的是（　�。�

如圖所示，傾角為θ=30°，寬度為L=1m的足夠長的U型平行光滑金屬導軌固定在磁感應強度B=1T且范圍充分大的勻強磁場中，磁場方向垂直導軌平面斜向上，現用平行于導軌、功率恒為6W的牽引力F，牽引一根質量m=0.2kg、電阻R=1Ω的導棒ab由靜止沿導軌向上移動（ab棒始終與導軌接觸良好且垂直）．當金屬導棒ab移動s=2.8m時，獲得穩定速度．在此過程中金屬導棒產生的熱量為Q=5.8J（不計導軌電阻及一切摩擦，g取10m/s²）．
問：（1）導棒達到的穩定速度是多少？
（2）導棒從靜止達到穩定速度時所需時間是多少？
