（1）某人用多用電表按正確步驟測量一電阻阻值，指針位置如圖1所示，倍率選擇開關如圖2所示，則這電阻阻值是．如果用這個多用電表測一個約300Ω的電阻，為了使測量比較精確，選擇開關應選的歐姆檔是．

（2）用多用電表的歐姆檔檢測晶體二極管的好壞．
①將表筆c、d分別與二極管a、b端接觸，其結果如圖3A所示．
②對調表筆所接觸的端點，再進行上述檢測，若結果如圖3B所示，則可以判定二極管是的，若結果如圖3C所示，則可以判定該二極管是的．（填“好”或“壞”）
③可以判定，完好的二極管的a端是極（填“正”或“負”）

矩形閉合線圈平面跟磁感線方向平行，如圖所示，下列情況線圈中有感應電流的是（　　）

在圖中分別標出磁場中通電導線的電流方向，磁場方向和導線所受磁場力的方向，其中正確的是（　�。�

如圖所示，一束電子流沿管的軸線進入螺線管，忽略重力，電子在管內的運動應該是（　�。�

如圖所示的實驗裝置中，極板A接地，平行板電容器的極板B與一個靈敏的靜電計相接．將A極板向左移動，增大電容器兩極板間的距離時，電容器所帶的電量Q、電容C、兩極間的電壓U，電容器兩極板間的場強E的變化情況是（　　）

下列說法中，錯誤的是（　�。�

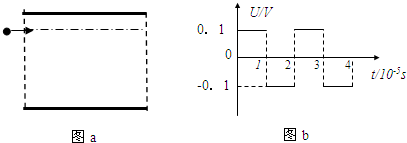

如圖所示的平行板電容器板間距離d=1m，兩板間的電壓隨時間變化圖線如圖，t=0時刻，有一荷質比為2×10¹⁰C/Kg粒子以平行于極板的速度v₀=2×10⁵m/s射入電容器，開始向下偏轉，t=3×10^-5s時刻剛好從極板右側面射出電場，帶電粒子的重力不計．求：
（1）平行板電容器的板長；
（2）定性畫出粒子的運動軌跡圖；
（3）粒子射出電容器時偏轉的角度（用反函數表示）

如圖所示，一根光滑絕緣細桿與水平面成α=30°的角傾斜固定．細桿的一部分處在場強水平向右的勻強電場中，場強E=2×10⁴ N/C．在細桿上套有一個帶電荷量為q=

3

×10^-5 C、質量為m=3×10^-2 kg的小球．現使小球從細桿的頂端A由靜止開始沿桿滑下，并從B點進入電場．已知A、B間的距離s₁=0.4m，g=10m/s²．試求：
（1）小球到達B點的速度大�。�
（2）若小球從B點滑到C點距離S₀=0.4m，則小球到達C點的速度大�。�

如圖所示的電路中，電阻R₁=R₂=R₃=10Ω，電源內阻r=5Ω，電壓表可視為理想電表．當開關S₁和S₂均閉合時，電壓表的示數為10V．
求：（1）路端電壓為多大？
（2）電源的電動勢為多大？
（3）當開關S₁閉合而S₂斷開時，電壓表的示數變?yōu)槎啻螅?/div>
