在“測量金屬絲的電阻率”的實驗中：
（1）用螺旋測微器測金屬絲的直徑如圖所示，則該金屬絲的直徑為______mm．
（2）已知電阻絲的電阻約為10Ω，現備有下列器材供測量該電阻絲的電阻時選用，應選用的器材是______（只填代號）
A．量程0～0.6A，內阻為0.5Ω的電流表；
B．量程0～3A，內阻為0.1Ω的電流表；
C．量程0～3V，內阻為6kΩ的電壓表；
D．量程0～15V，內阻為30kΩ的電壓表；
E．阻值為0～1kΩ，額定電流為0.5A的滑動變阻器；
F．阻值為0～10kΩ，額定電流為2A的滑動變阻器；
G．蓄電池（6V）
H．開關一個，導線若干．
（3）若下圖所示的實驗儀器就是我們選定的，請用鉛筆畫線連好電路．

某同學在做測金屬絲電阻率的實驗中，取一根粗細均勻的康銅絲，先用螺旋測微器測出康銅絲的直徑d；然后分別測出不同長度L₁，L₂，L₃，L₄…的康銅絲的電阻R₁，R₂，R₃，R₄…，以R為縱坐標，以L為橫坐標建立直角坐標系，畫出R-L圖象；最后由R-L圖象和螺旋測微器測出的直徑d可求出康銅絲的電阻率
（1）測康銅絲的直徑時，螺旋測微器的示數如圖甲所示，可知康銅絲的直徑d=______×10^-3m
（2）圖乙是測康銅絲電阻的電路原理圖，根據原理圖在圖丙中所示的實物圖中畫出連線．用圖乙中的電路測出的電阻值比真實值______（填“偏大”或“偏小”），這種誤差叫做______．
（3）圖丁中的七個點表示實驗中測得的7組康銅絲的長度L、電阻R的值，根據圖和螺旋測微器的示數求得的康銅絲的電阻率ρ=（保留兩位有效數字）．

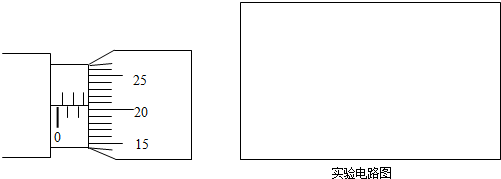

（1）在“測定金屬的電阻率”實驗中，某同學用螺旋測微器測量金屬導線的直徑時，測得的讀數如圖所示，則此導線的直徑是______m．
（2）請畫出該實驗的電路圖及在實驗中除了要測量金屬導線的直徑外還需測量的物理量有______．

小燈泡燈絲的電阻會隨溫度的升高而增大，某同學為研究這一現象，利用下列實驗器材：電壓表、電流表、滑動變阻器（變化范圍0一10Ω）、電源、小燈泡、開關、導線若干來設計實驗，并通過實驗得到如下數據（I和U分別表示小燈泡上的電流和電壓）．

I/A	0	0.12	0.21	0.29	0.34	0.38	0.42	0.45	0.47	0.49	0.50
U/V	0	0.20	0.40	0.60	0.80	1.00	1.20	1.40	1.60	1.80	2.00

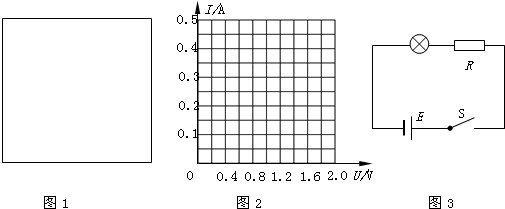

（1）請在圖1的方框中畫出實驗電路圖；
（2）在圖2中畫出小燈泡的I一U曲線；
（3）把本題中的小燈泡接到圖3示電路中，若電源電動勢E=2.0V，內阻不計，定值電阻R=5Ω，則此時小燈泡的功率是______W．

（1）用螺旋測微器測一金屬絲的直徑，示數如圖所示，讀出金屬絲的直徑為______mm．
（2）現提供以下器材：
電流表





（ 滿偏電流100μA，內阻100Ω）
電流表





（量程10mA，內阻40Ω）
滑動變阻器

（最大電阻值100Ω）
待測電阻

（約300Ω）
直流電源

（電動勢6V，內阻為幾歐姆）
各種已知阻值的電阻
開關


導線若干
①現需要將電流表





 改裝成一個量程為3V的電壓表，需要選用的電阻阻值為______．
②現要求用改裝后的電壓表（用符號

表示）和電流表





測量待測電阻R_x．
（a ） 在下面的虛線框中畫出電路圖．
（b ） 按電路圖在下面的實物圖中畫出連接導線


③（3分）若不能提供電流表





，但還可以提供一塊與





完全一樣的電流表．一位同學將其改裝成量程為10mA的電流表

，改裝后仍按原電路連接，則使用改裝表

與使用電流表

比較滑動變阻器滑片的移動范圍將______．（填“變大”、“變小”或“不變”）

影響物質材料電阻率的因素很多，一般金屬材料的電阻率隨溫度的升高而增大，而半導體材料的電阻率則與之相反．某課題研究組在研究某種導電材料的用電器件Z的導電規律時，測得其兩端電壓與其中通過電流的關系如下表所示：

U（V）	0.00	0.40	0.60	0.80	1.00	1.20	1.50
I（A）	0.00	0.20	0.45	0.80	1.25	1.80	2.81

所用的器材規格是：電壓表（0-3V-15V，內阻30KΩ）；電流表（0-0.6A-3A，內阻4Ω）；滑動變阻器（變化范圍0～10Ω）； 電源（6V，內阻1Ω）； 器件Z；電鍵；導線若干．



（1）根據表中數據，判斷用電器件Z可能屬于上述______材料．
（2）在圖乙方框中畫出測量電路原理圖，并在器材實物圖甲上用黑色鋼筆連成測量電路．
（3）若把用電器件Z接入圖丙所示的電路中，電流表的讀數為1.8A，電源輸出電壓恒為3V，電阻R的電功率為______w．
（4）根據表中的數據可探究該用電器Z的電流隨電壓變化的規律是I=______．

某同學想要了解導線在質量相同時，電阻與截面積的關系，選取了材料相同、質量相等的5卷導線，進行了如下實驗：
（1）用螺旋測微器測量某一導線的直徑如下圖所示．讀得直徑d=______mm．
（2）該同學經實驗測量及相關計算得到如下數據：

電阻　R （Ω）	121.0	50.0	23.9	10.0	3.1
導線直徑　d （mm）	0.80l	0.999	1.20l	1.494	1.998
導線截面積　S （mm2）	0.504	0.784	1.133	1.753	3.135

請你根據以上數據判斷，該種導線的電阻R與截面積S是否滿足反比關系？若滿足反比關系，請說明理由；若不滿足，請寫出R與S應滿足的關系．
（3）若導線的電阻率ρ=5.1×10^-7Ω?m，則表中阻值為3.1Ω的導線長度l=______m（結果保留兩位有效數字）

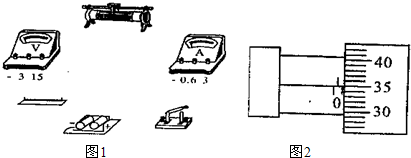

在“測定金屬的電阻率”的實驗中，所用的電阻絲Rx的阻值約為3Ω，變阻器最大阻值為20Ω，電源電壓為3V，電源內阻不計，所用器材如圖1所示，則：



（1）用螺旋測微器測量電阻絲直徑時，測量結果如圖2所示，該電阻絲的直徑是：______mm；
（2）電壓表的量程應選用______，電流表的量程應選用______．
（3）畫出實驗電路圖；
（4）在實物圖1上完成實物連線．

影響物質材料電阻率的因素很多，一般金屬材料的電阻率隨溫度的升高而增大，半導體材料的電阻率則隨溫度的升高而減�。�
（1）如圖（甲）是某金屬材料制成的電阻R隨攝氏溫度t變化的圖象，圖中R₀表示0℃時的電阻，k表示圖線的斜率．若用該電阻與電池（E、r）、電流表R_g、滑動變阻器R′串聯起來，連接成如圖（乙）所示的電路，用該電阻做測溫探頭，把電流表的電流刻度改為相應的溫度刻度，就得到了一個簡單的“金屬電阻溫度計”．使用“金屬電阻溫度計”前，先要把電流表的刻度值改為相應的溫度刻度值，若溫度t₁＜t₂，則t₁的刻度應在t₂的______側（填“左”、“右”）；在標識“金屬電阻溫度計”的溫度刻度時，需要弄清所測溫度和電流的對應關系．請用E、R₀、k等物理量表示所測溫度t與電流I的關系式t=______．
（2）研究某種導電材料的用電器Z的導電規律時，利用如圖（丙）所示的分壓電路測得其電壓與電流的關系如下表所示：

U （V）	0.40	0.60	1.00	1.20	1.50	1.60
I （A）	0.20	0.45	0.80	1.80	2.81	3.20

根據表中數據，可以判斷用電器件Z可能由______材料組成；根據表中的數據找出該用電器件Z的電流隨電壓變化的規律是______，具體的表達式為______．

（1）某同學用如圖（甲）所示的裝置做探究彈力和彈簧伸長關系的實驗，他在彈簧下端掛上鉤碼，并逐個增加鉤碼，同時用毫米刻度尺分別測出加掛不同鉤碼時彈簧的長度l．他測出的彈簧的彈力F（F的大小等于所掛鉤碼受到的重力）與彈簧的長度l的各組數據，并逐點標注在如圖（乙）所示的坐標紙上．由此可以得到該彈簧的原長L₀=______；該彈簧的勁度系數為______N/m．



（2）有一根長陶瓷管，其表面均勻地鍍有一層很薄的電阻膜，管的兩端有導電箍M和N，如圖（1）所示．用多用表電阻檔測得MN間的電阻膜的電阻約為1kΩ，陶瓷管的直徑遠大于電阻膜的厚度．
某同學利用下列器材設計了一個測量該電阻膜厚度d的實驗．
A．米尺（最小分度為mm）；
B．游標卡尺（游標為20分度）；
C．電流表A₁（量程0～5mA，內阻約10Ω）；
D．電流表A₂ （量程0～100mA，內阻約0.6Ω）；
E．電壓表V₁ （量程5V，內阻約5kΩ）；
F．電壓表V₂ （量程15V，內阻約15kΩ）；
G．滑動變阻器R₁ （阻值范圍0～10Ω，額定電流1.5A）；
H．滑動變阻器R₂ （阻值范圍0～1.5KΩ，額定電流1A）；
I．電源E （電動勢6V，內阻可不計）；
J．開關一個，導線若干．
①他用毫米刻度尺測出電阻膜的長度為l=10.00cm，用20分度游標卡尺測量該陶瓷管的外徑，其示數如圖（2）所示，該陶瓷管的外徑D=______cm
②為了比較準確地測量電阻膜的電阻，且調節方便，實驗中應選用電流表______，電壓表______，滑動變阻器______．（填寫器材前面的字母代號）
③在方框內畫出測量電阻膜的電阻R的實驗電路圖．
④若電壓表的讀數為U，電流表的讀數為I，鍍膜材料的電阻率為ρ，計算電阻膜厚度d的數學表達式為：d=______（用所測得的量和已知量的符號表示）．
