為了較為精確測量某一定值電阻的阻值，興趣小組先用多用電表進行粗測，后用伏安法精確測量．現準備了以下器材：
A．多用電表                           B．電壓表V₁，量程6V，內阻約10kΩ
C．電壓表V₂，量程15V，內阻約20kΩ    D．電流表A₁，量程O(píng).6A，內阻約0.2Ω
E．電流表A₂，量程3A，內阻約O.02Ω    F．電源：電動勢E=9V
G．滑動變阻器R₁，最大阻值10Ω，額定電流2A
H．導線、電鍵若干

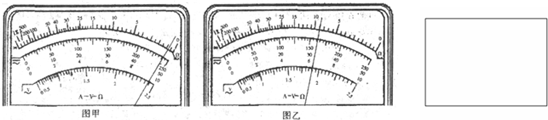

（1）在用多用電表粗測時，該興趣小組首先選用“×10”歐姆擋，此時歐姆表的指針位置如圖甲所示，為了減小誤差，多用電表的選擇開關應換用______歐姆擋；按操作規程再次測量該待測電阻的阻值，此時歐姆表的指針位置如圖乙所示，其讀數是______Ω．
（2）在用伏安法精確測量時，要求待測電阻的電壓從0開始連續調節，則要完成測量，應選擇的器材是______ （填器材前面的字母代號），并在方框內畫出實驗電路圖．

用以下器材測量電壓表V₁的內阻R₁（量程為1.5V，內阻1400Ω-1600Ω）：
電源E，電動勢約為3V，內阻可忽略；
電壓表V₂，量程3V；
定值電阻R₀，阻值1200Ω；
滑動變阻器R，最大阻值約為20Ω；
單刀單擲開關S，導線若干．



（1）請?jiān)趫D（a）的方框中畫出實驗電路原理圖（原理圖中的器件必須要用題中相應的字母標注）．
（2）在圖中用筆連線，完成實物圖的連接．
（3）若電壓表V₁的讀數用U₁表示，電壓表V₂的讀數用U₂表示，則由已知量和測得量表示R₁的表達式為R₁=______．

檢測一個標稱值為5Ω的滑動變阻器．可供使用的器材如下：
A．待測滑動變阻器R_x，全電阻約5Ω（電阻絲繞制緊密，匝數清晰可數）
B．電流表A₁，量程0.6A，內阻約0.6Ω
C．電流表A₂，量程3A，內阻約0.12Ω
D．電壓表V₁，量程15V，內阻約15kΩ
E．電壓表V₂，量程3V，內阻約3kΩ
F．滑動變阻器R，全電阻約20Ω
G．直流電源E，電動勢3V，內阻不計
H．游標卡尺
I．毫米刻度尺
J．電鍵S、導線若干
（1）用伏安法測定R_x的全電阻值，所選電流表______（填“A₁”或“A₂”），所選電壓表為_(kāi)_____（填“V₁”或“V₂”）．
（2）畫出測量電路的原理圖，并根據所畫原理圖將下圖中實物連接成測量電路．

如圖為一電學實驗的實物連線圖，該實驗可用來測量待測電阻R_x的阻值（約500Ω），圖中兩個電壓表量程相同，內阻都很大．實驗步驟如下：


①調節電阻箱，使它的阻值R₀與待測電阻的阻值接近．將滑動變阻器的滑動頭調到最右端；
②合上開關S；
③將滑動變阻器的滑動頭向左端滑動，使兩個電壓表指針都有明顯偏轉；
④記下兩個電壓表的示數U₁和U₂；
⑤多次改變滑動變阻器的滑動頭位置，記下兩個電壓表的多組示數U₁和U₂；
⑥求R_x的平均值．
回答下列問題：
（I）根據實物連線圖在虛線框內畫出實驗的電路原理圖，其中電阻箱的符號為：

滑動變阻器的符號為

：其余器材用通用的符號表示．
（II）不計電壓表內阻的影響，用U₁、U₂和R₀表示R_x的公式為R_x=______．
（III）考慮電壓表內阻的影響，用U₁、U₂、R₀、電壓表內阻r₁和r₂表示R_x的公式為R_x=______．

（1）某同學利用雙縫干涉實驗裝置測定紅光的波長，已知雙縫間距d=0.20mm，雙縫到屏的距離L=700mm，將測量頭的分劃板中心刻線與某一亮條紋的中心對齊，并將該條紋記為第一亮條紋，其示數如圖1所示，此時的示數為_(kāi)_____mm．然后轉動測量頭，使分劃板中心刻線與第五亮條紋的中心對齊，測出第五亮條紋與第一亮條紋的中心線間距離為9.240mm．由以上數據可求得該紅光的波長為_(kāi)_____m（保留兩位有效數字）．
（2）在把電流表改裝成電壓表的實驗中，把量程I_g=300μA，內阻約為100Ω的電流表G改裝成電壓表．
①采用如圖2所示的電路測電流表G的內阻R_g，可選用器材有：
A．電阻箱：最大阻值為999.9Ω；
B．電阻箱：最大阻值為99999.9Ω；
C．滑動變阻器：最大阻值為200Ω；
D．滑動變阻器，最大阻值為2kΩ；
E．電源，電動勢約為2V，內阻很��；
F．電源，電動勢約為6V，內阻很��；
G．開關、導線若干．
為提高測量精度，在上述可供選擇的器材中，可變電阻R₁應該選擇______；可變電阻R₂應該選擇______；電源E應該選擇______．（填入選用器材的字母代號）
②測電流表G內阻R_g的實驗步驟如下：
a．連接電路，將可變電阻R₁調到最大；
b．?dāng)嚅_(kāi)S₂，閉合S₁，調節可變電阻R₁使電流表G滿偏；
c．閉合S₂，調節可變電阻R₂使電流表G半偏，此時可以認為電流表G的內阻R_g=R₂．
設電流表G內阻R_g的測量值為R_測，真實值為R_真，則R_測______R_真．（填“大于”、“小于”或“相等”）
③若測得R_g=105.0Ω，現串聯一個9895.0Ω的電阻將它改裝成電壓表，用它來測量電壓，電流表表盤指針位置如圖3所示，則此時所測量的電壓的值應是______V．

用電流表和電壓表測未知電阻R的兩種不同的電路如圖所示，兩電路中所用的儀器規格都相同，其中待測電阻R約為100Ω，滑動變阻器W的最大阻值為50Ω，電池的電動勢E=6.0V，內阻可忽略．閉合電鍵后，各電路均能正常工作．下列關于這兩個電路的說法正確的是 （　　）

A．甲圖中電壓表的a接線柱應為正接線柱

B．閉合電鍵前，甲圖中滑動變阻器的滑片應調至最左端

C．電鍵閉合后調節變阻器的滑片，甲圖中電壓表的示數變化最大范圍為0-6.0V

D．電鍵閉合后調節變阻器的滑片，乙圖中電壓表的示數變化最大范圍為0-6.0V．

（1）一輕彈簧原長為10cm，把它上端固定，下端懸掛一重為0.5N的鉤碼，靜止時它的長度為12cm，彈簧的勁度系數為_(kāi)_____N/m；現有一個帶有半徑為14cm的

1

4

光滑圓弧的物塊靜止放在水平面上，半徑OA水平，OB豎直，如圖1所示；將上述輕彈簧的一端拴在A點，另一端拴著一個小球，發現小球靜止在圓弧上的P點，且∠BOP=30°，則小球重為_(kāi)_____N．
（2）用游標卡尺測量某圓柱形金屬工件的直徑，其示數如圖2所示，該工件的直徑為_(kāi)_____mm．



（3）用如圖3所示的裝置做“描繪小燈泡的伏安特性曲線”實驗．小燈泡的規格為（4.5V0.3A）；電流表有0.6A和3A兩個量程；電壓表有3V和15V兩個量程．
將以下實驗步驟補充完整：
A．按如圖3所示方式連接好電路，其中電流表選用0.6A的量程；電壓表選用3V的量程；
B．將滑動變阻器的滑片移動到最______端；
C．閉合電鍵，移動滑動變阻器滑片的位置，在0～3.0V內測出6組不同的電壓U和對應的電流I的值，并將測量數據填入表格；
D．打開電鍵，______；
E．閉合電鍵，移動滑動變阻器滑片的位置，在3.0～4.5V之間測出6組不同的電壓U和對應的電流I的值，并將測量數據填入表格；斷開電鍵；
F．在坐標紙上以U為橫軸，I為縱軸，建立坐標系；
G．在坐標系內描出各組數據所對應的點，用平滑曲線擬合這些點；
H．拆除電路，整理儀器．
（4）某學習小組采用如圖5所示的裝置做“驗證動能定理”實驗，小車運動中所受阻力f已提前測得．
①某次實驗中，在小桶中加入適當砝碼使小車做加速運動，打點計時器打出的紙帶如圖5所示，通過正確的方法得出了打1、2兩點時小車的速度大小分別為v₁、v₂，兩點間的距離為L(zhǎng)，設小車的質量為M，小桶和砝碼的總質量為m，某同學按如下思路驗證動能定理：以小車為研究對象，合外力的功為W_合=mgL-fL，動能增量為△Ek=

1

2

M(

v

22

-

v

21

)，經多次實驗后，他發現W_合總是大于△E_k，你認為產生這種誤差的原因是______；
②為了減小或消除以上誤差，同學們提出了以下四種改進方案，你認為有效的是______（填選項字母）．
A．使小桶和砝碼的總質量m遠小于小車的質量M
B．換用水平氣墊導軌結合光電計時器做實驗，驗證mgL是否等于

1

2

M(

v

22

-

v

21

)
C．設法得出輕細繩的拉力T，驗證TL-fL是否等于

1

2

M(

v

22

-

v

21

)
D．研究小車、小桶及砝碼組成的系統，驗證mgL-fL是否等于

1

2

(M+m)(

v

22

-

v

21

)．

（1）多用電表是實驗室和生產實際中常用的儀器．在某次實驗中使用多用電表進行了兩次測量，指針?biāo)�指的位置分別如圖1中a、b所示．若選擇開關處在“×10Ω”的電阻檔時指針位于a，則被測電阻的阻值是______Ω．若選擇開關處在“直流電壓2.5V”檔時指針位于b，則被測電壓是______V；



（2）如圖2所示為一黑箱裝置，盒內有電源、電阻等元件，a、b為黑箱的兩個輸出端．為了探測黑箱，某同學進行了以下幾步測量：
A．用多用電表的電阻擋測量a、b間的電阻；
B．用多用電表的電壓擋測量a、b間的輸出電壓；
C．用多用電表的電流擋測量a、b間的輸出電流．
你認為以上測量中不妥的有：______（填序號）
（3）用伏安法測量一個阻值約為20Ω的未知電阻R_x的阻值．
①在以下備選器材中，電流表應選用______，電壓表應選用______，滑動變阻器應選用______（填寫器材的字母代號）；
電源E（電動勢3V、內阻可忽略不計）
電流表A₁（量程0～50mA，內阻約12Ω）
電流表A₂（量程0～3A，內阻約0.12Ω）
電壓表V₁（量程0～3V，內阻約3kΩ）
電壓表V₂（量程0～15V，內阻約15kΩ）
滑動變阻器R₁（0～10Ω，允許最大電流2.0A）
滑動變阻器R₂（0～1000Ω，允許最大電流0.5A）
定值電阻R（30Ω，允許最大電流1.0A）
開關、導線若干
②請?jiān)谌鐖D3所示的虛線框中畫出測量電阻R_x的實驗電路圖（要求所測量值的變化范圍盡可能大一些，所用器材用對應的符號標出）．
③某次測量中，電壓表讀數為U時，電流表讀數為I，則計算待測電阻阻值的表達式R_x=______．

某實驗小組利用下列的電學實驗器材探究一段某種導電材料的電阻．
器材：電流表A（0.6A/3A，內阻小于0.1Ω），電壓表V（3V/15V，內阻大于9kΩ），學生電源E（3V直流電源），變阻器R（最大阻值為25Ω），定值電阻R₀（100Ω），開關K和導線若干．
該小組大約每隔2分鐘測量一組數據，下面是他們記錄的實驗數據及作出電阻的U-I圖線：

序號	電壓表示數/V	電流表示數/A
1	0.40	0.04
2	0.80	0.10
3	1.20	0.22
4	1.40	0.30
5	1.60	0.40
6	1.80	0.56

（1）在方框內畫出該小組實驗的電路圖．
（2）分析該小組所畫出的U-I圖線彎曲的主要原因．
（3）比較該小組的電阻測量值R_測與真實值R_真的大小關系并說明產生此誤差的原因．
（4）該小組用多用表的“×10”歐姆擋試測這段材料在常溫下的電阻，操作步驟正確，發現表頭指針偏轉的角度很大．為了準確地進行測量，應換到______檔．如果換檔后立即用表筆連接待測電阻進行讀數，那么欠缺的步驟是：______，補上該步驟后，表盤的示數如圖所示，則該材料的電阻是______Ω．
