利用如右圖所示的裝置進行“驗證機械能守恒定律”實驗，除了所需的打點計時器（帶導線）、紙帶、復寫紙、鐵架臺、紙帶夾和重物，此外還需要下列器材中的______（填字母代號）
A．直流電源
B．交流電源
C．游標卡尺
D．毫米刻度尺
E．天平及砝碼
F．秒表．

某同學想利用古代拋石機的模型驗證系統機
械能守恒定律，如圖1所示，一輕桿可繞固定于水平地面的豎直支架上的轉動軸O轉動，輕桿左端固定一小球A，輕桿右端的勺形槽內放置另一小球B．當將輕桿由靜止釋放后，A球向下運動可帶動輕桿逆時針轉動，直到輕桿到達豎直位置時，B球被水平拋出．實驗前已測得小球A、B的質量分別為m_A、m_B，A、B的球心離O的距離分別為L_A、L_B，轉軸O離地面的高度為h₀，已知重力加速度為g．
（1）該同學在某次實驗時，將輕桿從水平位置無初速釋放，則從釋放到B球剛被拋出的過程中，系統勢能的減少量為______；B球落地后，測得B球落地點與O點的水平距離為s，則由此可知，從釋放到B球剛被拋出的過程中，系統動能的增加量為______．
（2）（多選題）為減小實驗誤差，可采取的措施有______
（A）盡量減小B球的質量           （B）選用硬度較高的輕桿
（C）盡量減小轉軸O處的摩擦         （D）在同一高度多次釋放A球的前提下，取B球的平均落點，然后測量s
（3）為進一步提高實驗精度，也可多次改變A球釋放的初始位置，如圖2所示．測出A球離地高度h及對應的B球落地點與O點的水平距離s，然后根據測量數據作______圖象，若得到一條過原點的直線，也可證明系統機械能守恒．

某同學利用如圖甲所示的實驗裝置驗證機械能守恒定律．該同學經正確操作得到打點紙帶，在紙帶后段每兩個計時間隔取一個計數點，依次為1、2、3、4、5、6、7，測量各計數點到第一個打點的距離h，并正確求出打相應點時的速度v．各計數點對應的數據見下表：

計數點	1	2	3	4	5	6	7
h（m）	0.124	0.194	0.279	0.380	0.497	0.630	0.777
v（m/s）		1.94	2.33	2.73	3.13	3.50
v2（m2/s2）		3.76	5.43	7.45	9.80	12.3

請在圖乙坐標中，描點作出v²-h圖線；由圖線可知，重鍾下落的加速度g′=______m/s²（保留三位有效數字）；若當?shù)氐闹亓�加速度g=9.80m/s²，根據作出的圖線，能粗略驗證自由下落的重鍾機械能守恒的依據是______．

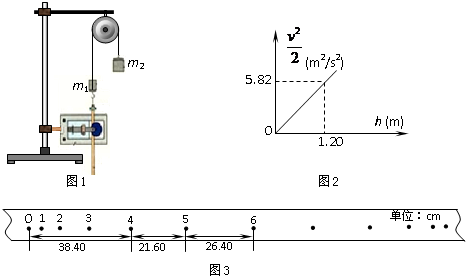

用如圖1實驗裝置驗證m₁、m₂組成的系統機械能守恒．m₂從高處由靜止開始下落，m₁上拖著的紙帶打出一系列的點，對紙帶上的點跡進行測量，即可驗證機械能守恒定律．圖2給出的是實驗中獲取的一條紙帶：0是打下的第一個點，每相鄰兩計數點間還有4個打點（圖中未標出），計數點間的距離如圖2所示．已知m₁=50g、m₂=150g，則（結果保留兩位有效數字）



（1）在紙帶上打下記數點5時的速度v=______m/s；
（2）在0～5過程中系統動能的增量△E_K=______J，系統勢能的減少量△E_P=______J；
（3）若某同學作出

1

2

v2-h圖象如圖3，則當?shù)氐闹亓�加速度g=______m/s²．

某同學利用光電門傳感器設計了一個研究小物體自由下落時機械能是否守恒的實驗，實驗裝置如圖所示，圖中A、B兩位置分別固定了兩個光電門傳感器．實驗時測得小物體上寬度為d的擋光片通過A的擋光時間為t₁，通過B的擋光時間為t₂．為了證明小物體通過A、B時的機械能相等，還需要進行一些實驗測量和列式證明．
（1）（單選）選出下列必要的實驗測量步驟：______
A．用天平測出運動小物體的質量m
B．測出A、B兩傳感器之間的豎直距離h
C．測出小物體釋放時離桌面的高度H
D．用秒表測出運動小物體通過A、B兩傳感器的時間△t
（2）若該同學用d和t的比值來反映小物體經過A、B光電門時的速度，并設想如果能滿足______關系式，即能證明在自由落體過程中小物體的機械能是守恒的．
（3）該同學的實驗設計可能會引起明顯誤差的地方是（請寫出一種）：______．

（1）下面各圖的讀數分別為：圖1______cm，圖2______cm．



（2）某同學在應用打點計時器做驗證機械能守恒定律實驗中，獲取一根紙帶如圖3，但測量發現0、1兩點距離遠大于2mm，且0、1和1、2間有點漏打或沒有顯示出來，而其他所有打點都是清晰完整的，現在該同學用刻度尺分別量出2、3、4、5、6、7六個點到0點的長度h_i（i=2.3.4…7），再分別計算得到3、4、5、6四個點的速度v_i和v_i²（i=3.4.5.6），已知打點計時器打點周期為T．



①該同學求6號點速度的計算式是：v₆=______
②然后該同學將計算得到的四組（h_i，v_i² ）數據在v²-h坐標系中找到對應的坐標點，將四個點連接起來得到如圖4所示的直線，請你回答：接下來他是如何判斷重錘下落過程機械能守恒的？（說明理由）
答：______
（3）測量電源的電動勢E及內阻r（E約為6V，r約為1.5Ω）．器材：量程3V的理想電壓表V，量程0.6A的電流表A（具有一定內阻），固定電阻R=8.5Ω，滑線變阻器R'（0～10Ω），開關S，導線若干．



①畫出實驗電路原理圖．圖5中各元件需用題目中給出的符號或字母標出．
②用筆畫線代替導線完成實物連接圖．
③實驗中，當電流表讀數為I₁時，電壓表讀數為U₁；當電流表讀數為I₂時，電壓表讀數為U₂．則可以求出E=______，r=______（用I₁，I₂，U₁，U₂及R表示）．

（1）光電計時器結構如圖a所示，當有物體從M、N間通過時，光電計時器就可以顯示物體的擋光時間，若知物體的長度，就可知道物體通過光電門的速度．如圖b，E、F為上下兩個光電門，現要利用此裝置探究機械能守恒定律．



①讀出如圖c游標卡尺測量的物塊A厚度為______cm．
②讓物塊A從某一位置下落，通過測量并計算得出它通過光電門E和F的速度分別為v₁和v₂，已知當?shù)刂亓�加速度為g，若要探究物塊在EF之間運動的過程機械能是否守恒，還需測量的物理量為______．若______和
______在誤差允許的范圍內相等，則可說明物塊的機械能守恒．（用物理量的字母符號表示）
（2）（用伏安法測量某一較大阻值的電阻R_x，為了避免電表內阻的影響造成誤差，采用如圖d的實驗電路，其中R為高精度的電阻箱，S為單刀雙擲開關．請完成有關內容：
①主要實驗步驟如下：
A．開關S撥向1，______，使電壓表和電流表有一合適的讀數U和I．
B．初步估測電阻R_x的大小．
C．調節電阻箱的阻值為R_x的估測值，再把開關S撥向2，微調電阻箱的阻值，使電壓表的讀數為U時電流表的讀數為______，讀出此時電阻箱的阻值R₀．
②利用測得的數據，可得該電阻R_x=______．還可測得電流表的內電阻等于______．

某同學將一條做“驗證機械能守恒定律”實驗時打出的紙帶，混在了其它三條紙帶中，已知打點計時器所用交流電頻率為50Hz．為找出該紙帶，該同學在每條紙帶上取了點跡清晰的、連續的4個點，用刻度尺測出相鄰兩個點間距離依次為S₁、S₂、S₃．請你根據下列S₁、S₂、S₃的測量結果確定該紙帶為．（已知當?shù)氐闹亓�加速度�?.8m/s²）（　�。�

A．61.0mm  65.8mm  70.7mm

B．41.2mm  45.1mm  54.0mm

C．60.5mm  61.0mm  60.6mm

D．49.6mm  53.5mm  57.3mm

如圖所示是在“用DIS實驗系統研究機械能守恒定律”的實驗裝置，完成下列有關問題：
（1）本實驗中，采用的傳感器是______（填寫傳感器名）．
（2）本實驗中，先選取零勢能面再進行實驗，則零勢能面位置的選取對驗證擺錘動能與重力勢能之和為常數______影響（選填“有”或“無”）．
（3）每次都準確從同一位置靜止釋放擺錘，改變傳感器安裝的高度，以同一零勢能面測得四個不同位置的重力勢能和動能數據．

動能（×10-2J）	重力勢能（×10-2 J）	機械能（×10-2 J）
0.00	7.50	7.50
2.46	5.00	7.46
4.91	2.50	7.41
7.34	0.00	7.34

分析實驗數據可以發現，動能與勢能之和（機械能）隨測量位置的不同而不斷減小，其可能的原因是：______．

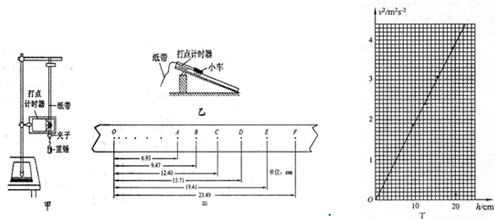

某實驗小組在做“驗證機械能守恒定律“實驗中，提出了如圖所示的甲、乙兩種方案：甲方案為用自由落體運動進行實驗，乙方案為用小車在斜面上下滑進行實驗

．
（1）組內同學對兩種方案進行了深入的討論分析，最終確定了一個大家認為誤差相對較小的方案，你認為該小組選擇的方案是______，理由是：______．
（2）若該小組采用圖甲的裝置打出r一條紙帶如圖丙所示，相鄰兩點之間的時間問隔為0.02s，請根據紙帶計算出B點的速度大小______ m/s（結果保留三位有效數字）
（3）該小組內同學們根據紙帶算出了相應點的速度，作出v²-h圖線如圖丁所示，請根據圖線計算出當?shù)氐闹亓�加速度g=______m/s²（結果保留兩位有效數字）．
