熱敏電阻是傳感電路中常用的電子元件，現用伏安法研究熱敏電阻在不同溫度下的伏安特性曲線，要求特性曲線盡可能完整。已知常溫下待測熱敏電阻的阻值為40～50 Ω。熱敏電阻和溫度計插入帶塞的保溫杯中，杯內有一定量的冷水，其他備用的儀表和器具有：盛有熱水的熱水瓶(圖中未畫出)、電源(3 V、內阻可忽略)、直流電流表(內阻約1 Ω)、直流電壓表(內阻約5 kΩ)、滑動變阻器(0～10 Ω)、開關、導線若干。

(1)圖中，a、b、c三條圖線能反映出熱敏電阻的伏安特性的曲線是________。

(2)在虛線框中畫出實驗電路圖，要求測量誤差盡可能小。

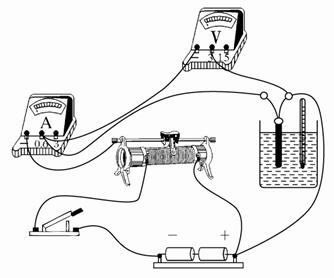

(3)根據電路圖，在圖中的實物圖上連線。

Answer 1

解析：(1)熱敏電阻隨溫度的升高，阻值減小，在I­U圖線中，任一點的＝，可見c正確。

(2)熱敏電阻為40～50 Ω。由電壓表、電流表內阻知臨界阻值R₀＝＝ Ω＝50 Ω，即熱敏電阻屬小電阻，應用“外接法”，因要描繪伏安曲線電壓從0開始連續變化。因此用滑動變阻器的“分壓式”接法，電路圖如圖所示。

(3)實物連線如圖：

答案：(1)c　(2)、(3)見解析
