Question

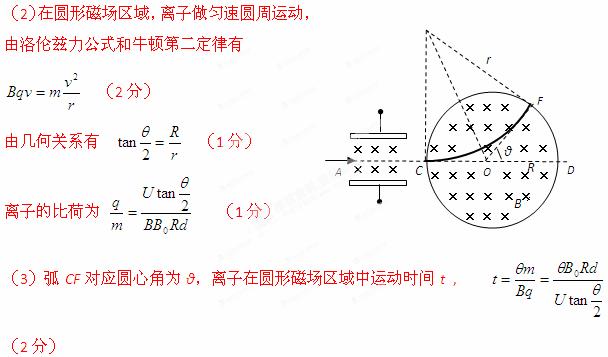

右圖中左邊有一對平行金屬板，兩板相距為d．電壓為U；兩板之間有勻強磁場，磁感應強度大小為B₀，方向與金屬板面平行并垂直于紙面朝里。圖中右邊有一半徑為R、圓心為O的圓形區域內也存在勻強磁場，磁感應強度大小為B，方向垂直于紙面朝里。一正離子沿平行于金屬板面、從A點垂直于磁場的方向射入平行金屬板之間，沿同一方向射出平行金屬板之間的區域，并沿直徑CD方向射入磁場區域，最后從圓形區城邊界上的F點射出．已知速度的偏向角為θ，不計重力。求

（1）離子速度v的大小；

（2）離子的比荷q/m；

（3）離子在圓形磁場區域中運動時間t。

Answer 1

解：

解析：（1）離子在平行金屬板之間做勻速直線運動

          （1分）   得  （1分）
