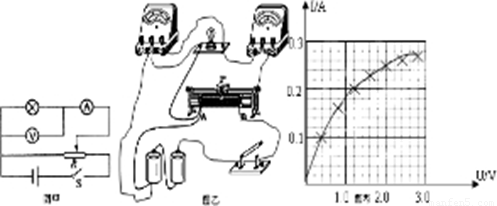

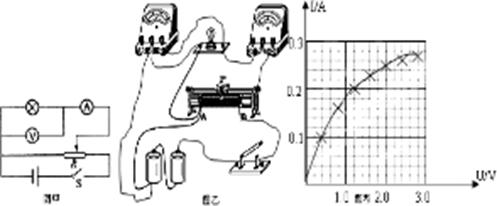

（12分）如圖甲所示，為某同學測繪額定電壓為2.5V的小燈泡的伏安特性曲線的實驗電路圖。

（1）根據圖甲所示電路圖，用筆畫線代替導線，將圖乙中的實物圖連接完整。（4分）

（2）開關S閉合之前，圖甲中滑動變阻器的滑片應該置于____             ____端（選填“A”、“B”或“AB中間”）（2分）

（3）實驗中測得有關數據如下表：根據表中的實驗數據，在圖丙中畫出小燈泡的I—U特性曲線（用橫坐標表示U）。（4分）

U/V	0.40	0.80	1.20	1.60	2.00	2.40	2.80
I/A	0.10	0.16	0.20	0.23	0.25	0. 26	0.27

（4）根據你描繪的I—U特性曲線，可求得燈泡的額定功率為           W．（2分）



Answer 1

【答案】

（1）見下圖（2）A 端（3）見下圖（4）   0.60～0.70W．

【解析】

試題分析：（1）由原理圖將實物圖連接，如下圖所示；（2）根據原理圖可知滑動變阻器采取分壓接法，閉合開關前應該使并聯部分電壓最小，故將滑片移至A端；（3）根據題目中給出的數據在坐標系中描點，用平滑的曲線連接，讓盡量多點落在曲線上，不落在曲線上的點對稱分布在兩側，如下圖所示；（4）由圖像讀出小燈泡兩端電壓為2.5V時的電流，由可以求出小燈泡的額定功率．

考點：本題考查電學實驗中實物圖的連接和利用作圖法處理數據，連接實物圖時一定根據原理圖連接，并且注意連線不能交叉和電流的流向即電表接線柱的正負；作圖時要用平滑曲線．
