Question

如圖所示，平行紙面向右的勻強磁場的磁感應強度B₁=1T，長L=1m的直導線通有I=1A的恒定電流，導線平行于紙面與B₁成60⁰的夾角時，發現其不受安培力．而將導線垂直于紙面放置時，可測出安培力為2N，試求該區域存在的另一勻強磁場的磁感應強度的大小和方向．

Answer 1

根據題意“導線平行于紙面與B₁成60⁰的夾角時，發現其不受安培力”
說明合磁場一定與電流方向平行，即合磁場可能跟電流方向相同，或相反．
根據左手定則，將導線垂直于紙面放置時，所受的安培力的合力一定跟導線垂直．
垂直放置時，不妨設電流方向垂直紙面向內，則兩種情況分別如下圖．
B₁產生的安培力為F₁，方向垂直B₁向下，大小為F₁=B₁IL=1N．
第一種情況，合磁場跟電流方向相同．

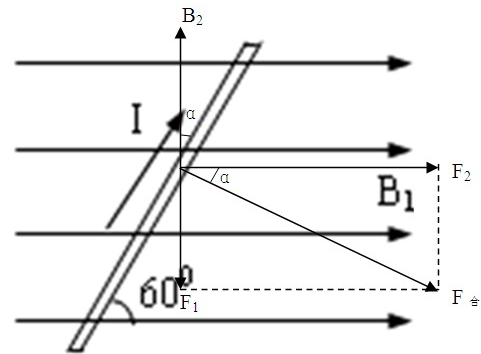

根據平行四邊形定則，以F₁為鄰邊、F_合為對角線作另一個鄰邊F₂，如上圖所示．
根據幾何關系可知α=30°，
又F_合=2N、F₁=1N，所以F₂=

3

N．
∵F₂=B₂IL，∴B2=

F2

IL

=

3

1×1

=

3

T，
如圖，B₂的方向在紙面內垂直B₁向上．
第二種情況，合磁場跟電流方向相反．
根據平行四邊形定則，

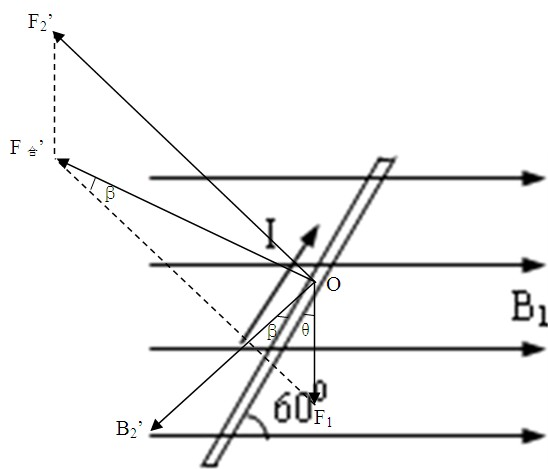

以F₁為鄰邊、F_合′為對角線作另一個鄰邊F₂′，如下圖所示．
如圖，θ=30°，所以根據余弦定理，有
F2′=

F12+F合′2-2F1F合′cos(90°+θ)

=

1+22-2×1×2×cos120°

=

7

N．
∵F₂′=B₂′IL，∴B2′=

F2′

IL

=

7

1×1

=

7

T，
根據正弦定理有，

sinβ

F1

=

sin120°

F2′

所以sinβ=

sin120°

F2′

×F1=

3 2

7

×1=

21

14

故β=arcsin

21

4

所以B2′的方向如圖所示，在紙面內與導線成β角向下，
β=arcsin

21

4

．
答：該區域存在的另一勻強磁場的磁感應強度的大小和方向可能有兩種情況：
情況一：B₂=

3

T，方向：在紙面內垂直B₁向上；
情況二：B2=

7

T，方向：如圖中α=arcsin

21

14

．
