用以下器材測量一待測電阻Rx的阻值(約100 Ω)：

電源E(電動勢約為6.0 V，有一定內阻)

電流表A1(量程0∽50 mA，內電阻r1＝20 Ω)

電流表A2(量程0∽300 mA，內電阻r2＝4.0 Ω)

定值電阻R0(阻值R0＝20 Ω)

滑動變阻器R(最大阻值為10 Ω)

單刀單擲開關s，導線若干．

(1)要求測量中盡量減小誤差，并測多組數據試在虛線框中畫出測量電阻Rx的一種實驗電路原理圖(原理圖中的元件要用題圖中相應的英文字母標注)．

(2)根據你所畫的電路原理圖將圖中的實物連成實驗電路．

(3)若某次測量中電流表A1的示數為I1，電流表A2的示數為I2，則由已知量和測量量計算待測電阻Rx＝________．

答案：
解析：

　　(1)

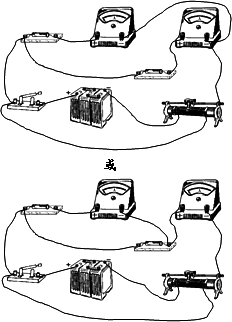

　　(2)

　　(3)(2分)Rx＝I2(R0＋r2)/I1－r1或者Rx＝(I2－I1)R0/I1－r1


練習冊系列答案
相關習題

科目：高中物理 來源： 題型：

用以下器材測量一待測電流表的內阻：
待測電流表A1（量程250mA，內阻r1約為5Ω）
標準電流表A2（量程300mA，內阻r2約為5Ω）
電阻箱R1（最大值999.9Ω，阻值最小改變量為0.1Ω）
滑動變阻器R2（最大阻值10Ω）
電源E（電動勢約為10V，內阻r約為1Ω）單刀單擲開關S，導線若干．
（1）要求方法簡捷，并能測多組數據，試在方框中畫出實驗電路原理圖，并在圖上標明每個器材的代號．
（2）實驗中，需要直接測量的物理量是
A1和A2兩電流表的讀數I1和I2，以及電阻箱的阻值R
A1和A2兩電流表的讀數I1和I2，以及電阻箱的阻值R
，用測得的量表示待測電流表A1內阻的計算公式是r1=
r=
(I2-I1)R
I1
．
r=
(I2-I1)R
I1
．
．

查看答案和解析>>

科目：高中物理 來源： 題型：

用以下器材測量一待測電阻Rx的阻值（900～1000Ω）：
電源E，具有一定內阻，電動勢約為9.0V；
電壓表V1，量程為1.5V，內阻r1=750Ω；
電壓表V2，量程為5V，內阻r2=2500Ω；
滑線變阻器R，最大阻值約為100Ω；
單刀單擲開關K，導線若干．
（1）測量中要求電壓表的讀數不小于其量程的
1
3
，試畫出測量電阻Rx的一種實驗電路原理圖（原理圖中的元件要用題圖中相應的英文字母標注）．
（2）根據你所畫的電路原理圖在題給的實物圖上畫出連線．
（3）若電壓表V1的讀數用U1表示，電壓表V2的讀數用U2表示，則由已知量和測得量表示Rx的公式為Rx=
r1r2U1
r1U2-r2U1
或
U2-U1
U1
r1
r1r2U1
r1U2-r2U1
或
U2-U1
U1
r1
．

查看答案和解析>>

科目：高中物理 來源： 題型：

用以下器材測量一待測電阻Rx的阻值（約100Ω）：
電源E（電動勢約為6.0V，有一定內阻）電流表A1（量程0∽50mA，內電阻r1=20Ω）
電流表A2（量程0∽300mA，內電阻r2=4.0Ω）
定值電阻R0（阻值R0=20Ω）
滑動變阻器R（最大阻值為10Ω）
單刀單擲開關s，導線若干．
（1）要求測量中盡量減小誤差，并測多組數據．試在虛線框中畫出測量電阻Rx的一種實驗電路原理圖（原理圖中的元件要用題圖中相應的英文字母標注）．
（2）根據你所畫的電路原理圖將圖中的實物連成實驗電路．
（3）若某次測量中電流表A1的示數為I1，電流表A2的示數為I2，則由已知量和測量量計算待測電阻Rx=
I1(R0+r2)
I2
-r1
I1(R0+r2)
I2
-r1
．

查看答案和解析>>

科目：高中物理 來源： 題型：

用以下器材測量一待測電流表A1的內阻；
（1）待測電流表A1（量程為250mA，內阻r1約為5Ω）
（2）標準電流表A2（量程為300mA，內阻r2約為5Ω）
（3）電阻箱R1（最大阻值為999.9Ω，阻值最小改變量為0.1Ω）
（4）滑動變阻器R2（最大阻值為10Ω）
（5）電源E（電動勢約為10V，內阻約為1Ω）
（6）單刀單擲開關S，導線若干．
①要求方便簡便，并能測多阻數據，試在方框中畫出實驗電路圖，并在圖上標上每個器材的代號．
②實驗中，需要直接測量的物理量是
A1、A2兩電流表的讀數I1、I2，電阻箱的阻值R1
A1、A2兩電流表的讀數I1、I2，電阻箱的阻值R1
，用測得量表示待測電流表A1內阻的計算公式上r1=
I2-I1
I1
R 1
I2-I1
I1
R 1
．

查看答案和解析>>

科目：高中物理 來源： 題型：閱讀理解

Ⅰ．（1）在做“研究平拋物體的運動”的實驗時，讓小球多次沿同一軌跡運動，通過描點法畫出小球作平拋運動的軌跡，為了能較準確地描出運動的軌跡，下面列出了一些操作要求，將你認為正確的選項前面的字母填在橫線上

．
A．通過調節使斜槽的末端切線水平
B．每次釋放小球的位置必須不同
C．每次必須將小球由靜止釋放
D．記錄小球位置的木條（或凹槽）每次必須等距離下降
E．小球運動時不應與木板上的白紙（或方格紙）相接觸
F．將記錄球的位置的紙取下后，用直尺將點連成折線
（2）某同學通過實驗對平拋運動進行研究，他在坐標紙上記錄了拋物線軌跡的一部分，如圖1所示．O點不是拋出點，x軸沿水平方向，由圖中所給的數據可求出平拋物體的初速度是

m/s，拋出點的坐標為

（g取10m/s2）
精英家教網
Ⅱ．用以下器材測量一待測電燈泡Rx的阻值（900～1000Ω）：
電源E，具有一定的內阻，電動勢約為9.0V；
電壓表V1，量程為1.5V，內阻r1=750Ω；
電壓表V2，量程為5V，內阻r2=2500Ω；
滑線變阻器R，最大阻值約為100Ω；
單刀單擲開關K，導線若干．
（1）測量中要求電壓表的讀數不小于其量程的
13
，為了較好地測得燈泡電阻Rx，實驗中要多測幾組數據，試在圖2中虛線框內畫出進行實驗的最佳電路原理圖（部分元件已畫出，原理圖中的元件要用題中相應的英文字母標注）
（2）若電壓表V1的讀數用U1表示，若電壓表V2的讀數用U2表示，則由已知量和測得量表示Rx的公式為Rx=


（3）利用這個實驗的裝置和電路原理圖進行實驗，并對測得的數據進行適當?shù)恼�，能否描繪出燈泡的伏安特性曲線？答：

．

查看答案和解析>>
