Question

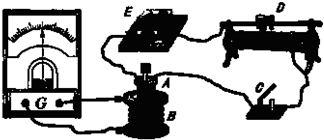

如圖所示是“研究電磁感應現象”的實驗裝置：

（1）請你用實線作為導線將實物圖連接完整；
（2）如果在閉合電鍵時發現靈敏電流計的指針向右偏了一下，那么合上電鍵后，將線圈A中的鐵芯迅速抽出，則電流計指針會



（“向右偏”或“向左偏”）．

Answer 1

分析：（1）注意在該實驗中有兩個回路，一個由線圈B和電流計串聯而成，另一個由電鍵、滑動變阻器、電源、線圈A串聯而成．
（2）根據楞次定律判斷感應電流的方向，從而確定電流計的偏轉方向．

解答：解：（1）將線圈B和電流計串聯形成一個回路，將電鍵、滑動變阻器、電源、線圈A串聯而成另一個回路即可，實物圖如下所示．
（2）閉合電鍵時，磁通量在增加，電流計指針向右偏，將線圈A中的鐵芯迅速抽出，磁通量減小，則電流計指針向左偏．
故答案為：（1）如圖所示．（2）向左偏．

點評：對于該實驗，要明確實驗原理及操作過程，平時要注意加強實驗練習．
