一盞標有“6V  3W”字樣的小燈泡，接入電壓值為12V的電路中，若使燈泡正常發光，則需    聯一個阻值為    Ω的電阻．

右圖中木塊的長度是    cm

人體安全電壓不高于36V，當通過人體的電流接近30mA時就會有生命危險．據此可以推斷，人體是    （填“導體”或“絕緣體”），人體電阻約    Ω．

如圖所示的電路中，L₁和L₂是兩只標有“6V 6W”字樣的小燈泡，電源電壓6V．閉合開關兩燈正常工作．則a是    表，b    表，a表的示數是    ．

當閉合開關后，兩個電壓表指針偏轉均為圖所示，則電阻R₁和R₂兩端的電壓分別為    V和    V．

在探究“電阻上的電流跟電壓的關系”中：
（1）我們首先會提出什么問題？______；
（2）你或同學們有什么猜想？請說出來：______；
（3）在設計實驗時，需改變電壓，你和同學們?cè)趯?shí)驗中是采用什么辦法的？（說出所用的器材和方法）______；
（4）通過分析記錄數據，你得出的結論是：______．

如圖（甲）所示是小明“探究串聯電路中電壓的關系”的實驗電路圖．
（1）實驗步驟
A．按圖（甲）所示接好電路，閉合開關前，滑片P應置于______端．
B．滑片P移到適當位置，用電壓表測出定值電阻R兩端的電壓U₁．
C．______．
D．保持滑片P不動，用電壓表測出a、b兩點之間的電壓U．
E．移動滑片P的位置，重復步驟B、C、D兩次．
（2）討論交流
小明通過對實驗數據分析，得到結論：串聯電路中各個電阻兩端的電壓相等，總電壓等于各個電阻兩端電壓之和．
另一小組的小芳通過實驗得到結論：串聯電路中各個電阻兩端的電壓不相等，總電壓等于各個電阻兩端電壓之和．
你認為______的結論更合理．理由是______．
（3）小明測電阻R兩端的電壓時，電壓表示數如圖（乙）所示，則此時R兩端的電壓為______V．
（4）小明按圖（甲）所示接好電路，閉合開關S，無論怎樣移動滑片P，燈泡都不亮，但電壓表有讀數，經檢查：除燈L和定值電阻R外，其余都沒有問題，則電路中存在的故障可能是______．為進一步確定故障，應將電壓表接______．

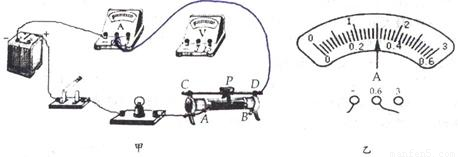

在測2.5V小燈泡（電阻大約為 10Ω左右）額定功率的實驗時，劉星連接了如圖甲所示的電路．其中電源電壓為6V．
（1）請用筆畫線將甲圖中的電路連接完整；
（2）在連接電路時，有甲“10Ω 1A”和乙“20Ω 1A”兩個滑動變阻器可供選擇，則應該選擇變阻器______連入電路，才能保證實驗的順利進行；
（3）在連接電路時，開關應______（選填“斷開”或“閉合”），滑片應移到______（選填“A”或“B”）處，閉合上開關之后，小明發現電壓表、電流表均有示數，但小燈泡不亮，經檢查，電路連接無誤，各元件完好，那么可能的原因是______，為了能使小燈泡發光，下一步應進行的操作是______；
（4）劉星調節滑片P的位置，使電壓表的示數為2.5V，這時電流表的示數如圖乙所示，為______A，則該燈泡的額定功率是______W．

在如圖電路中，R₁=10Ω，R₂=20Ω，閉合開關后，電流表的示數為0.3A．
（1）電阻R₁兩端的電壓是多少？
（2）通過R₂的電流是多少？

學校課外活動小組為檢測某傳感器而設計的如圖電路．傳感器上標有“3V  0.9W”的字樣（傳感器可看作一個電阻），滑動變阻器R上標有“10Ω 1A”的字樣，電流表量程為0.6A，電壓表量程為3V．求：
（1）該傳感器的電阻和額定電流各是多少？
（2）根據技術資料可知，如果傳感器的電阻變化超過1Ω，則該傳感器就失去了作用．實際檢測時（不考慮測量時電值的變化），將一個電壓恒定的電源加在圖中a、b之間，閉合開關S，通過調節R來改變電路的電流和R兩端的電壓，檢測記錄如下：

	電壓表示數/V	電流表示數/A
第一次	1.48	0.16
第二次	0.91	0.22

通過計算分析，你認為這個傳感器是否仍可使用？此時a、b間所加的電壓是多少？
