科目： 來源：2010-2011學年安徽省安慶市外國語學校八年級（下）期中物理試卷（解析版） 題型：選擇題

如圖所示，將滑動變阻器滑片P從某一位置移動到另一位置，則電壓表的示數由8V變?yōu)?V，電流表示數相應由0.4A變?yōu)?.6A，那么定值電阻R的電功率改變量為（不計溫度對電阻的影響，電源電壓保持不變）（ ）

A．12W
B．4W
C．8W
D．2W

科目： 來源：2010-2011學年安徽省安慶市外國語學校八年級（下）期中物理試卷（解析版） 題型：解答題

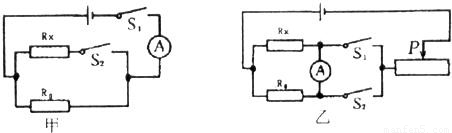

小樂想用電源、一個電流表、兩只開關和阻值已知的電阻R測量電阻R_X的阻值．并連接了如圖甲所示電路進行實驗．只閉合開關S₁時電流表的示數為I₁；閉合開關S₁和 S₂時電流表的示數為I₂，則電阻R_x中的電流為_(kāi)_____，R_x=______（用I₁、I₂和R表示）．小明認為此電路不妥．缺少了滑動變阻器，他沒計了另外一種電路，如圖乙所示，他認為只閉合開關S₁，電流表測得的是R中的電流．只閉臺開關S₂，電流表測得的是R_x中的電流．這樣也可以測量電阻R_x的阻值．請你幫助說明一下，在測量電阻的電路中加了滑動變阻器的好處是______，但是小明的這種測法______  （選填“正確”或“不正確”），理由是______．

科目： 來源：2010-2011學年安徽省安慶市外國語學校八年級（下）期中物理試卷（解析版） 題型：解答題

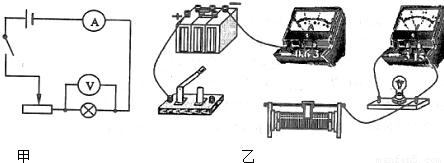

在“測定小燈泡的電阻”實驗中，有如下器材：電壓表、電流表、開關、電壓為6V的電源、“3.8V、1.5W”的小燈泡、標有“20Ω，1.5A”的滑動變阻器，導線若干．

（1）請用筆畫線代替導線，按照?qǐng)D甲所示的電路圖，將圖乙的實物電路連接完整（要求連線不得交叉，電流表的量程選擇要恰當）；
（2）甲組同學連接好最后一根導線，燈泡立即發出明亮耀眼的光并很快熄滅．檢查后，發現連線正確，請你找出實驗中兩個操作不當之處：
①______
②______．
（3）乙組同學閉合開關后，發現小燈泡不亮，但電流表有示數．接下來應進行的操作
是______
A．更換小燈泡，B．檢查電路是否斷路
C．移動滑動變阻器滑片，觀察小燈泡是否發光
（4）下表是按正確的操作測得的數據，從表中計算出三次小燈泡的阻值不相等，其原因是______．

實驗次數	1	2	3
電壓U/V	2.0	3.0	3.8
電流I/A	0.33	0.34	0.40
電阻R/Ω	6.0	8.8	9.5

科目： 來源：2010-2011學年安徽省安慶市外國語學校八年級（下）期中物理試卷（解析版） 題型：解答題

小紅用一只標有2.5V字樣的小燈泡練習測定小燈泡的電功率．
（1）小紅完成的電路連接如圖所示，閉合開關前滑動變阻的滑片P應置于 ______（選填“左”或“右”）端；
（2）小紅閉合開關，發現燈泡不亮，電壓表有示數，電流表無示數，任意移動滑動變阻器的滑片，電壓表示數不變．經檢查電路連接無誤，且導線無接觸不良之處，產生這種故障原因是 ______．
（3）排除故障后，為測定小燈泡的額定功率，應調節滑動變阻器的滑片使得電壓表示數為 ______V．
（4）小紅還想利用上述實驗裝置測量一段電爐絲的電阻R_x，可是連接電路時發現電流表已燒壞，原電路不能使用．請你利用現有器材（電壓未知的電源、量程合適的電壓表、最大阻值已知為R的滑動變阻器、開關各一個，導線若干），幫助設計一個不用改變電壓表位置就能測出這段電爐絲電阻的電路．把你設計的實驗電路圖畫在虛線框內（電爐絲的符號用電阻的符號表示）．
（5）你的主要實驗過程及測量的物理量是 ______；計算電爐絲電阻的表達式是：R_x=______．

科目： 來源：2010-2011學年安徽省安慶市外國語學校八年級（下）期中物理試卷（解析版） 題型：解答題

在如圖所示的電路中，R₁=10Ω，R₂=20Ω，閉合開關后，電流表的示數為0.6A．求：
（1）電阻R₁兩端的電壓；
（2）電路消耗的總功率．

科目： 來源：2010-2011學年安徽省安慶市外國語學校八年級（下）期中物理試卷（解析版） 題型：解答題

在如圖甲的電路中，電源電壓為9V且保持不變，電流表的規格為“0～0.6A”，電壓表的規格為“0～15V”，燈泡上標有“6V 6W”字樣，燈泡電流隨電壓變化關系如圖乙所示，求：
（1）燈泡正常發光時的電流．
（2）當電流表示數為0.4A時，電壓表的示數．
（3）為了保證電路安全，滑動變阻器接人電路中的最小阻值及此時電路消耗的總功率．

科目： 來源：2007-2008學年山東省煙臺市招遠市八年級（下）期中物理試卷（解析版） 題型：選擇題

科目： 來源：2007-2008學年山東省煙臺市招遠市八年級（下）期中物理試卷（解析版） 題型：選擇題

如圖所示，在彈簧測力計的兩側沿水平方向各加6N拉力并使其保持靜止，此時彈簧測力計的示數為（ ）

A．0N
B．3N
C．6N
D．12N

科目： 來源：2007-2008學年山東省煙臺市招遠市八年級（下）期中物理試卷（解析版） 題型：選擇題

在課堂上宇宇和亮亮等四人在探究物體的重力G和質量m的關系時，記錄數據如下表，根據記錄的數據作出了如圖所示的圖象，其中正確的是（ ）

實驗次數	1	2	3
m/kg	0.1	0.2	0.3
G/N	1	2	3

A．
B．
C．
D．
