科目： 來源：2010-2011學年山東省東營市濟軍學校八年級（下）物理定時作業（解析版） 題型：解答題

一位同學設計了一個風力測定儀，如圖，0是轉動軸，OC是金屬桿，下面連接著一塊受風板，無風時OC是豎直的，風越強，金屬桿偏轉的角度越大．AB是一段圓弧形電阻，P點是金屬桿與弧形電阻相接觸的點，電路中接有一只燈泡．測風力時，閉合開關s．通過分析可知：金屬桿0C與弧形電阻AB組合在一起相當于一個 ______，觀察燈泡L的亮度可以粗略地反映風力的大小；若要提高裝置反映風力大小的性能，可采取的方法是 ______．

科目： 來源：2010-2011學年山東省東營市濟軍學校八年級（下）物理定時作業（解析版） 題型：解答題

科目： 來源：2010-2011學年山東省東營市濟軍學校八年級（下）物理定時作業（解析版） 題型：填空題

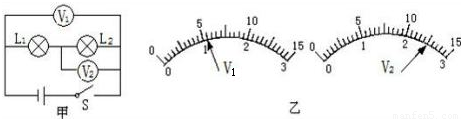

如圖甲所示的電路中，電燈L₁的電阻為10Ω，開關閉合后，V₁，V₂的示數分別如圖乙所示，則V₁的示數為    V，L₂兩端的電壓為    V，通過L₁的電流為    A．

科目： 來源：2010-2011學年山東省東營市濟軍學校八年級（下）物理定時作業（解析版） 題型：解答題

科目： 來源：2010-2011學年山東省東營市濟軍學校八年級（下）物理定時作業（解析版） 題型：解答題

瑞瑞同學在探究串聯電路電壓規律的實驗中，提出了猜想：串聯電路中各用電器兩端的電壓相等，總電壓等于各部分電壓之和．瑞瑞同學準備了兩只相同的燈泡L₁、L₂和其他實驗器材．
【進行實驗】
（1）按如圖所示的電路圖連接電路；
（2）閉合開關，用電壓表分別測出AB、BC、AC間的電壓，并記錄在表格中．

AB間電壓	BC間電壓	AC間電壓
1.4V	1.4V	2.8V

【分析與論證】
（1）在物理學中，串聯電路電壓的規律是：______；
（2）分析瑞瑞的實驗數據得出的結論與他的猜想______ （“相符”或“不相符”）
【評估】
這個實驗的不足之處是：（1）______；（2）______．

科目： 來源：2010-2011學年山東省東營市濟軍學校八年級（下）物理定時作業（解析版） 題型：解答題

在“研究電流跟電壓、電阻的關系”時，同學們設計如圖電路圖，其中R為定值電阻，R’為滑動變阻器，實驗后，數據記錄在表一和表二中．
表一

R=5Ω	電壓/V	1.0	2.0	3.0
	電流/A	0.2	0.4	0.6

表二

U=3V	電阻/Ω	5	10	15
	電流/A	0.6	0.3	0.2

（1）根據表中實驗數據，可得出如下結論：
由表一可得：______．
由表二可得：______．
（2）在研究電流與電阻關系時，先用5歐的定值電阻進行實驗，使電壓表的示數為3V，再換用10歐的定值電阻時，某同學沒有改變滑動變阻器滑片的位置，合上開關后，電壓表的示數將______3V（選填“大于”、“小于”或“等于”）．此進就向______（選填“右”或“左”）調節滑片，使電壓表的示數仍為3V．

科目： 來源：2010-2011學年山東省東營市濟軍學校八年級（下）物理定時作業（解析版） 題型：解答題

實驗桌上準備的器材如圖所示：一個電池組（電壓穩定）、一個電流表、一個電壓表、一個滑動變阻器、一個開關、導線若干．小明想利用這些器材測定某待測電阻R_X的阻值．
（1）請你用筆畫線幫助小明將實物圖連接完整，并在右邊的虛框中畫出對應的電路圖．
（2）小明按照要求連好電路后，閉合開關前，變阻器的滑片應置于 ______端（選填“左”或“右”），這樣做的目的是為了 ______．
（3）閉合開關后，發現電流表指針有明顯偏轉．若電壓表指針未動或幾乎未動，請你分析產生這類現象的原因有哪些？
例如：電壓表已損壞．
①______．
②______．
③______．

科目： 來源：2010-2011學年山東省東營市濟軍學校八年級（下）物理定時作業（解析版） 題型：解答題

科目： 來源：2010-2011學年山東省東營市濟軍學校八年級（下）物理定時作業（解析版） 題型：解答題

如圖所示，電阻R₁為5Ω，R₂為10Ω，R₁兩端的電壓為5V，求開關閉合后電路中的電流是多少？R₂兩端的電壓是多少？電源電壓是多少？

科目： 來源：2010-2011學年山東省東營市濟軍學校八年級（下）物理定時作業（解析版） 題型：解答題

如圖所示，已知燈L₁的電阻是20Ω，L₂的電阻是30Ω，電源電壓為6V，求開關閉合后流過L₁的電流及干路的總電流？
