科目： 來源：2011-2012學年遼寧省鐵嶺市開原五中八年級（下）期中物理試卷（解析版） 題型：解答題

在“測量未知電阻R的阻值“實驗中：
（1）請你用筆畫線代替導線把圖中的器材連接成實驗電路．

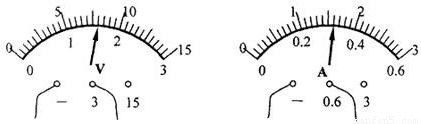

（2）請把第二次測量時，下圖所示的電壓表和電流表示數填入表中相應的空格．

次數	1	2	3
電壓/V	1.1		2.3
電流/A	0.22		0.46

（3）處理表中所記錄的各次實驗數據，得出待測電阻R的阻值為______Ω．

科目： 來源：2011-2012學年遼寧省鐵嶺市開原五中八年級（下）期中物理試卷（解析版） 題型：解答題

做“研究電阻R上的電流跟電壓的關系”的實驗時，所給的實驗器材如圖1所示．
（1）請你按實驗要求用線將實物連接起來．
（2）某同學測出的數據如下表所示，請你在圖2 的框內作出通過電阻的電流跟電壓的關系的圖線（橫軸為I，縱軸為U）．

電阻（Ω）	電壓（V）	電流（A）
15	1.5	0.1
15	3	0.2
15	4.5	0.3
15	6	0.4

（3）該同學經過分析實驗數據，得出的結論是：電阻不變時，導體兩端的電壓跟電流成正比．你認為該同學的結論正確嗎？你的結論是什么？

科目： 來源：2011-2012學年遼寧省鐵嶺市開原五中八年級（下）期中物理試卷（解析版） 題型：解答題

科目： 來源：2011-2012學年遼寧省鐵嶺市開原五中八年級（下）期中物理試卷（解析版） 題型：解答題

科目： 來源：2011-2012學年遼寧省鐵嶺市開原五中八年級（下）期中物理試卷（解析版） 題型：解答題

如圖所示，定值電阻R₁的阻值為10Ω，滑動變阻器R的阻值變化范圍為0～20Ω，當滑片P移到R的最左端時，電流表的示數為0.6A，當滑片P移到R的最右端時電流表和電壓表的示數各是多少？

科目： 來源：2010-2011學年湖南省長沙市雨花區廣益實驗中學八年級（下）期中物理試卷（解析版） 題型：選擇題

科目： 來源：2010-2011學年湖南省長沙市雨花區廣益實驗中學八年級（下）期中物理試卷（解析版） 題型：選擇題

科目： 來源：2010-2011學年湖南省長沙市雨花區廣益實驗中學八年級（下）期中物理試卷（解析版） 題型：選擇題

科目： 來源：2010-2011學年湖南省長沙市雨花區廣益實驗中學八年級（下）期中物理試卷（解析版） 題型：選擇題

有兩個電阻R₁、R₂（R₁＞R₂），圖中情況中阻值最大的是 （ ）
A．
B．
C．
D．

科目： 來源：2010-2011學年湖南省長沙市雨花區廣益實驗中學八年級（下）期中物理試卷（解析版） 題型：選擇題
