如圖（1），一根直棒可繞O點轉動，在力F的作用下在圖中位置靜止，請你畫出圖中力F的力臂L 。

一種電工工具由一個小燈泡L和一個定值電阻R并聯而成，通過L、R的電流跟其兩端電壓的關系如圖所示。由圖可得定值電阻R的阻值為         Ω；當把這個工具接在電壓為2V的電路兩端，L、R并聯的總電流是        A。

在如圖所示的電路中，電源電壓為3.0V，開關閉合后，電流表和電壓表的讀數分別是0.10A和2.0V，則R₂的電阻是       ；開關斷開后，流過R₂的電流為0，R₂的阻值為      。

用燈泡、導線、開關和鎢絲組成串聯電路如圖所示，閉合開關，小燈泡發光。再用酒精燈對鎢絲進行加熱，會發現燈泡亮度變     ，說明                       。由此推知，在閉合開關的瞬間，家庭電路中燈泡燈絲中通過的電流比正常發光時_______，燈泡的燈絲容易燒斷。

給你一只標有“10 0.3A”的定值電阻和一只標有“30 0.6A”的滑動變阻器，在保證所有電路元件安全的前提下，若并聯接入電路，則它們兩端允許加的最大電壓為         V，干路中允許通過的最大電流為         A。

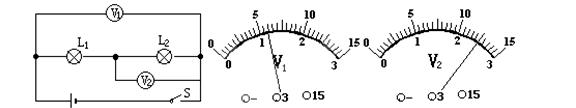

如圖所示的電路中，電壓表所用的量程不明，當電路閉合后，V₁和V₂的示數分別如圖所示。則V₁用的量程是          V，V₂用的量程是        V，電源電壓是       V，小燈泡L₁兩端的電壓是       V。

如圖所示，電阻箱的示數是________Ω。

如圖，是家用電冰箱的部分電路圖。冰箱壓縮機由溫控開關自動控制，冷藏室照明燈由冰箱門聯動開關控制。冰箱門關閉后，聯動開關應該處于_______  狀態，當冰箱里的溫度降低到一定程度時，溫控開關會自動________（選填“斷開”或“閉合”）。

如圖所示，若只需燈L₁發光，則需用導線只連接_________接線柱；若只用導線連接B、C接線柱，則燈L₁、L₂_________聯；若使燈L₁、L₂并聯，則接線柱A與B連接，接線柱C與________連接。

同學們了解一些常見電現象的電流、電壓，對我們處理一些問題是有益處的。如熒光燈工作時的電流約為150mA，合_______A；家庭電路的電壓為        V；實驗室用三個蓄電池串聯成的蓄電池組電壓為        V；天空產生閃電時電壓約為10⁷V=______________kV。
