如圖29所示，閉合電鍵K，當滑動變阻器的滑片P在某兩點之間來回滑動時，電流表的示數范圍是1.0～2.0安，電壓表的示數范圍是7.2～2.4伏，則電源電壓為(    )

(A) 15伏。    (B)12伏。      (C)10伏。    (D)無法判定。

王小明家里控制100瓦白熾燈泡的拉線開關處在斷開狀態．他分別用交流電流表和交流電壓表的兩個接頭去接觸開關內的兩個接線柱．這時出現的現象是    （    )

A．用電壓表接觸后，表的讀數為220伏，同時電燈發光

B．用電壓表接觸后，表的讀數為零，電燈不發光

C．用電流表接觸后，表的讀數為0．45安，電燈不發光

D．用電流表接觸后，表的讀數為0．4 5安，同時電燈發光

如圖19所示的電路較為復雜，但采用合理的估算，就可以計算出Ａ與ｍＡ的示數分別為（）

Ａ．0.13，30�。拢�0.11，10Ｃ．0.33，30�。模�0.31，10

如圖中已知R₁=R₂=……=Rn=R_n+1=……=Rm=R_m+1=R/2，R=40歐，電源電壓60伏．流過Rn的電流大小是           ．

如圖5所示電路，由估算可知，通過毫安表的電流約為______毫安，通過安培表的電流約為       安培。

如圖6所示的電路中，ＡＢ為粗細均勻的長為Ｌ的電阻絲，以ＡＢ上各點對Ｂ點的電壓Ｕ為縱坐標，各點離Ａ點的距離ｘ為橫坐標，則Ｕ隨ｘ變化的圖線應為圖6′中的（）

小明家新買了一條標有“220V50W”的電熱毯，他想用電流表和電壓表測量電熱毯的電阻值，于是連接了如圖所示的電路。其中R為待測電熱毯的電阻，電源兩端的電壓為6V，滑動變阻器的最大阻值為20Ω．但是，小明在測量過程中發現，無論怎樣調整滑動變阻器，電表的示數都幾乎沒有變化，且查得各元件完好，電路連接無誤．請分析產生這一現象的原因．如果仍然使用這些器材，怎樣連接電路才能有效地改變電熱毯兩端的電壓?請畫出你的電路圖．

在如圖所示的各電路中，能用滑動變阻器調節燈泡亮度的是（    ）

當電流超過保險絲的額定電流并達到一定值時，保險絲就會熔斷起到保護電路的用，這是一種簡化的說法。右圖是一種典型的保險絲熔斷特性曲線，人表示額定電流。則關于該種保險絲的有關敘述：①電流小于額定電流的1．25倍時，保險絲可保持長期不熔斷；②電流等于額定電流的2倍時，保險絲約需20 秒熔斷；③當電流等于額定電流的5倍時，保險絲的熔斷時間仍大于1秒；④當電流大于等于額定電流的10倍時，熔斷時間小于0．4秒，可認為瞬時熔斷。其中正確的是

A．只有①正確        B．只有①②正確

C．①②③都正確      D．①②③④都正確

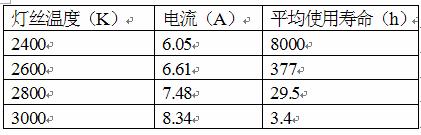

燈具研究所為了研究白熾燈絲的溫度對白熾燈平均壽命的影響，做了如下實驗：保持燈絲內惰性氣體的壓強為0.1atm，鎢絲粗細為250μm，通過改變鎢絲中電流的大小來改變燈絲的溫度，測得燈泡的平均使用壽命與燈絲溫度及電流間的關系如下表所示：分析表中實驗數據可以預測：在與上述實驗相同的條件下，鎢絲溫度在2200K時，其平均使用壽命應最接近于________h，你作出這樣的預測的理由是_____．
