小剛同學在家做了一個實驗，他在兩個相同的玻璃杯中分別裝上質量相同的水和沙子，用一只100W的白熾燈照射，使它們吸收相等的熱量，并用溫度計測出它們吸收熱量后的溫度值，上表是小剛記錄的實驗數據。

(1)小剛根據記錄的數據在方格紙上已畫出了水的溫度隨時間變化關系圖像如下圖所示。請你在同一個方格紙上畫出沙子的溫度隨時間變化關系圖像。

(2)分析小剛實驗中記錄的數據或分析右圖中畫出的兩個圖像，你能得出什么結論？　　　　　　　　　　

如下右圖所示，根據通電螺線管的N、S極，在圖中分別標出電源的正負極和兩小磁針靜止時的N、S極。

請在如下圖中畫出用羊角錘起釘時所用的最小力F。（要求保留作圖痕跡）

如下圖為手拉小球做圓周運動的示意圖，請在圖中畫出重4N的小球所受重力的示意圖。

如下圖所示的AB、CD，是同一發光點S發出的光經平面鏡反射后的兩條反向光線，試用作圖方法確定發光點S的位置。

燈L_l標有“8V 16W”的字樣，燈L₂標有“12V 36W”的字樣。兩燈串聯后接在電壓為U的電路中，要保證兩燈不損壞，電壓U的最大值應是

A．20V          B．16V          C．12V          D．8V

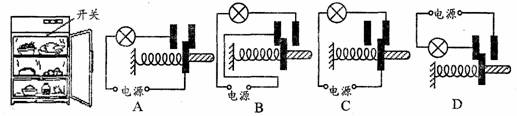

如圖所示，電冰箱內有一個通過冰箱門來控制的開關，當冰箱門打開時，開關閉合使冰箱內的照明燈點亮；當冰箱門關閉時，開關斷開使冰箱內的照明燈熄滅。如圖所示的四個電路中，能正確表示冰箱開門狀態下冰箱內照明電路的是

根據家庭電路知識，你認為下列說法錯誤的是

A．保險絲必須串聯在電路中

B．發現有人觸電，應立即用手拉開觸電的人

C．使用試電筆時，手必須接觸筆尾的金屬體

D．三孔插座，其中有一孔接地線，目的是為了避免因用電器漏電而發生觸電事故

如下圖所示滑輪組，正方體A在水平地面上處于靜止狀態，已知A的邊長為1dm，密度為2×10³kg/m³，動滑輪總重為2N，若使A對水平地面產生600Pa的壓強，則作用在繩端的拉力F為忽略摩擦和繩重，g＝10Ｎ/kg

A．4N           B．5N                 C．1N           D．22N

將一支有彈力后蓋的圓珠筆按在桌面上，松開手，會發現圓珠筆將豎直向上跳起。下列是圓珠筆從松手到上升至最高點的過程中有關能量轉化的分析，正確的是

A．動能──重力勢能──彈性勢能   B．內能──動能──重力勢能

C．彈性勢能──動能──重力勢能   D．動能──重力勢能──內能
