如圖2—3—6，電源電壓不變，開關S由斷開到閉合，電流表兩次示數之比為2∶7，則電阻R₁∶R₂＝________，電功率P₁∶P₂，電功率P₁∶P₁′＝________，電功率P₁∶P₁＝________．

圖2—3—6

如圖2—3—5，電源電壓和電燈L的電阻均保持不變．當開關S閉合后，在變阻器的滑片P從中點向下滑動的過程中，下列說法正確的是�。ā　。�

　　A．電壓表的示數變大 B．電燈L的亮度變暗

　　C．電流表A₁的示數不變 D．電流表A₂的示數變小

圖2—3—5

家庭電路中正在使用的兩白熾燈，若甲燈比乙燈亮，則�。ā　。�

　　A．甲燈燈絲電阻一定比乙燈的大

　　B．甲燈兩端的電壓一定比乙燈的大

　　C．通過甲燈的電量一定比乙燈的多

　　D．甲燈的實際功率一定比乙燈的大

將分別標有“6V　9W”和“6 V　3W”的兩個燈泡L₁、L₂串聯接在12 V電源上，則�。ā　。�

　　A．兩燈都能正常發光　　 B．燈L₂可能被燒毀

　　C．兩燈都比正常發光時暗　　 D．燈L₁比燈L₂亮

有兩個燈泡，L₁標有“6V 3W”字樣，L₂沒有標記，測得L₂的電阻為6Ω，把它們串聯起來接入某一電路，兩個燈泡均能正常發光，那么該電路兩端的電壓和L₂的電功率分別是�。ā　。�

　　A．12 V　3W B．12 V　 1.5W

　　C．9 V　 3W D．9 V　　1.5W

如圖是一種測量小汽車油箱內油量裝置的原理圖.壓力傳感器R的電阻會隨所受壓力大小發生變化，油量表（由電流表改裝而成）指針能指示出油箱里的油的多少.已知：壓力傳感器R的電阻與所受壓力的關系如下表所示.

若壓力傳感器R的上表面面積為5cm²，汽油熱值為4.6× 10⁷J/㎏，汽油密度為0.7×10³㎏/m³,電源電壓為6V.請回答：

(1)當油與箱總重為600N時，壓力傳感器R受到的壓強是多大？

(2)若油箱內油為10㎏時，汽油完全燃燒能放出的熱量是多少？

(3)如果空油箱的質量為5.8㎏,油量表指針指向2×10^-2m³時，電路中電流是多少？

在測定小燈泡額定功率的實驗中 (所用燈泡的額定電壓U₀=3.8V)。

(1)王強小組采用圖a的方案，閉合開關后，發現無論怎樣移動滑片P，燈都不亮，電流表示數始終為0，電壓表示數約為6V，則電路中出現的故障可能是_______ ____；排除故障后，調節滑動變阻器，直到電壓表的示數為3.8V，觀察到電流表示數如圖b所示，則小燈泡的額定功率為_______W。

(2)姚遠小組設計了另一種實驗方案(其中電源電壓未知，電阻R的阻值已知)。

①電路如圖c所示，請你圖d中按電路圖用筆畫線代替導線連接好電路；

②開關S拔到位置1，移動滑片P至任一位置，讀出電流表示數I₁；

③開關S拔到位置2，滑片位置不動，讀出電流表示數I₂

先算出燈泡的電阻R_L=________（請你用所測的物理量表示），再根據，計算燈泡的額定功率。他們按此方案測量，發現實驗結果與真實值相差較大，原因是 _______. 。仔細分析后，他們認為要準確測出燈泡的額定功率，只需將上述步驟2改為 　 　。

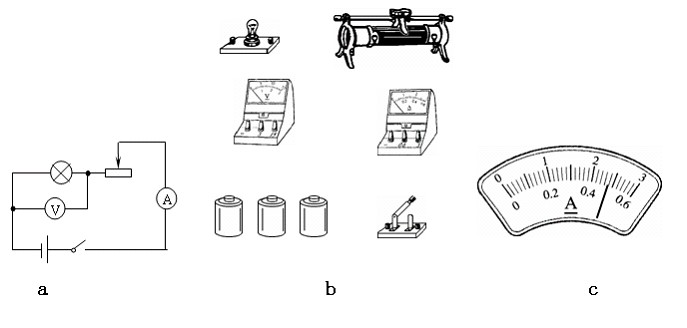

現要測定一只額定電壓是3.8V的小燈泡的額定功率，己經知道小燈泡的額定功率小于2W，電路圖如圖a所示，所用的元件如圖b所示。

(1）根椐圖a的電路圖，用筆劃線代替導線將圖b的實驗器材連成電路，注意連線不要交叉。

(2）電路閉合前，滑動變阻器的滑片應調到阻值         的位置。

(3）電路閉合后，調節滑動變阻器使電壓表的示數為     V，這時電流表的示數如圖c所示，電流表的讀數為     ，小燈泡的額定功率為        。

某工廠裝配車間有一個純電阻元件，其上標有“1*V，6W”字樣，其中額定電壓值不清，估計在10V～19V之間，若要正確使用這個元件，需找出它的額定電壓值�，F(xiàn)在實驗室中有以下實驗器材：一個蓄電池(電壓約6V)，一只電流表④(量程：0～0．6A，0～3A)，兩個開關，導線若干．另外，還有可供選擇的定值電阻Ro，分別為：A．1Ω........B．30ΩC．500ΩD．1kΩ請你利用上述器材，通過實驗測量，找出此元件的額定電壓值。

(1)根據學過的電功率公式，只要測量出元件的某一物理量_______________，即可計算出它的額定電壓值；

(2)為較準確地測量，電流表的量程應選：，選用的定阻電阻Ro(要求從四個電阻中任選一個)為__________________；

(3)在右方框中畫出實驗電路圖．

(4)按照你設計的電路圖，補全下列實驗步驟，并寫出

實驗中要測量的物理量(用字母表示)．

a．連接電路．

b．                                        .

  c.                                         .

d．?dāng)嚅_電路，整理器材．

e．用測得的物理量和已知物理量表示計算元件額定電壓的公式為：

     U額＝___________________________

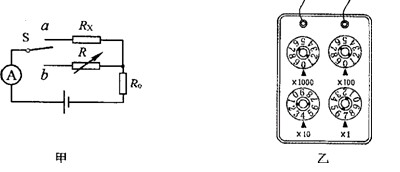

用如圖甲所示的電路可以測量一個未知電阻的阻值，其中Rx為待測電阻，R為電阻箱  (符號為≠)，s為單刀雙擲開關，R。為定值電阻．某同學用該電路進行實驗，主要步驟有：

A．把開關S接b點，調節電阻箱，使電流表的示數為I,

B．讀出電阻箱的示數R

C．把開關S接a點，讀出電流表的示數為I

D．根據電路圖，連接實物，將電阻箱的阻值調至最大

(1)上述步驟的合理順序是___________________ (只需填寫序號)．

(2)步驟A中電阻箱調節好后示數如圖乙所示，則它的示數為________ Ω．若已知R。的阻值為1OΩ，則待測電阻的阻值為    Ω．

 (3)本實驗所采用的物理思想方法可稱為_______________(選填“控制變量法”或“等效替代法”)．
