在方框中畫出燈泡L₁和燈泡L₂并聯，電流表測燈泡L₁電流的電路圖，并在圖15上連接實物圖．

在圖中畫出小球受力的示意圖．

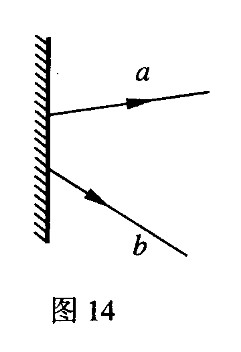

圖所示的a，b是經平面鏡反射后的反射光線，畫出對應的入射光線．

在圖中用線代表繩子，將兩個滑輪連成省力的滑輪組，要求人用力往下拉繩使重物升起．

小星要設計一個照明電路，現有兩盞規格為“12V 12W”的燈泡和一個12V的太陽能電池．

（1）一盞“12V 12W”的燈泡正常發光，10h消耗多少千瓦時的電能？

（2）若這兩燈泡串聯接在太陽能電池上，總功率是多少？

（3）若這兩燈泡并聯接在太陽能電池上，總功率是多少？

（4）要提高照明效果，兩燈泡應該串聯還是并聯接入電路．為什么？

距離傳感器發出的超聲波遇到物體后反射回傳感器，傳感器收到信號后自動計算出物體與傳感器的距離，并顯示物體的距離一時間圖象．超聲波在空氣中的速度是340m／s．

（1）若傳感器在發出信號后0．01s收到從物體反射回來的信號．物體距傳感器多遠？

（2）若顯示物體的s-t圖象如圖16，物體在0至15s的運動情況如何．

（3）如圖17所示，一物體在F=10N的水平拉力作用下，沿水平地面做直線運動．傳感器顯示物體的s-t圖象如圖18．求：在0至15s物體受到的摩擦力多大？拉力的功率多大？

距離傳感器發出的超聲波遇到物體后反射回傳感器，傳感器收到信號后自動計算出物體與傳感器的距離，并顯示物體的距離一時間圖象．超聲波在空氣中的速度是340m／s．

（1）若傳感器在發出信號后0．01s收到從物體反射回來的信號．物體距傳感器多遠？

（2）若顯示物體的s-t圖象如圖16，物體在0至15s的運動情況如何．

（3）如圖17所示，一物體在F=10N的水平拉力作用下，沿水平地面做直線運動．傳感器顯示物體的s-t圖象如圖18．求：在0至15s物體受到的摩擦力多大？拉力的功率多大？

小芳在一端封閉的均勻圓玻璃管中裝入適量的小鉛丸，制成一支密度計．密度計能在液體中豎直漂浮，如圖24所示，根據它在液體中浸沒的深度得知這種液體的密度．小芳的設計和制作過程如下：

a．根據阿基米德原理及物體漂浮條件，推導出密度計在純水中浸沒的深度h的表達式．

b．根據h的表達式，測量這支密度計自身的某些物理量，算出密度計在純水中浸沒的深度，在管上畫上純水的密度值線A（如圖25）．

c．把密度計放入純水中，驗證刻度線A的位置是否準確

請你根據上述的內容完成下列問題：

（1）設純水密度為ρ，裝了鉛丸的玻璃管總質量為m，玻璃管底面直徑為d．請用本題的物理量符號表示步驟a中的表達式h=________（可能用到的數學公式：圓柱體體積V=Sh，圓的面積）

（2）若純水密度已知，請你寫出b步驟中所需用的測量儀器及對應測量的物理量．

（3）步驟c中，若水面在刻度線A以上，請你簡要寫出一種校準的方法．

（4）若把校準后的密度計放在密度為0．8×10³kg／m³的酒精中，液面的位置在純水密度值刻度線上方還是下方？為什么？

某同學希望通過比較電路中不同位置的電流表的讀數來研究串聯電路的電流規律．所接電路圖如圖21所示，閉合開關后，兩電流表指針偏轉情況如圖22．

（1）電流表A₂的讀數是：________。

（2）該同學發現電流表A₁指針偏轉較A₂小，所以他認為“串聯電路電流每流經一個用電器，電流都會減弱一些”．請你指出造成他判斷錯誤的原因．

（3）另一同學連接的電路如圖23所示．他認為：若兩燈的亮度一樣，說明串聯電路電流處處相等，若兩燈的亮度不同，則說明串聯電路電流不相等．

a．若圖23中兩燈亮度相同，能說明流過兩燈電流相等嗎？簡要說明理由．

b．連接電路后，兩燈泡都亮，由于連線較亂，一時無法確定電路是串聯還是并聯，以下兩種簡單判斷方法是否可行？請你在表中空格填寫“可行”或“不可行”．

某同學希望通過比較電路中不同位置的電流表的讀數來研究串聯電路的電流規律．所接電路圖如圖21所示，閉合開關后，兩電流表指針偏轉情況如圖22．

（1）電流表A₂的讀數是：________。

（2）該同學發現電流表A₁指針偏轉較A₂小，所以他認為“串聯電路電流每流經一個用電器，電流都會減弱一些”．請你指出造成他判斷錯誤的原因．

（3）另一同學連接的電路如圖23所示．他認為：若兩燈的亮度一樣，說明串聯電路電流處處相等，若兩燈的亮度不同，則說明串聯電路電流不相等．

a．若圖23中兩燈亮度相同，能說明流過兩燈電流相等嗎？簡要說明理由．

b．連接電路后，兩燈泡都亮，由于連線較亂，一時無法確定電路是串聯還是并聯，以下兩種簡單判斷方法是否可行？請你在表中空格填寫“可行”或“不可行”．
