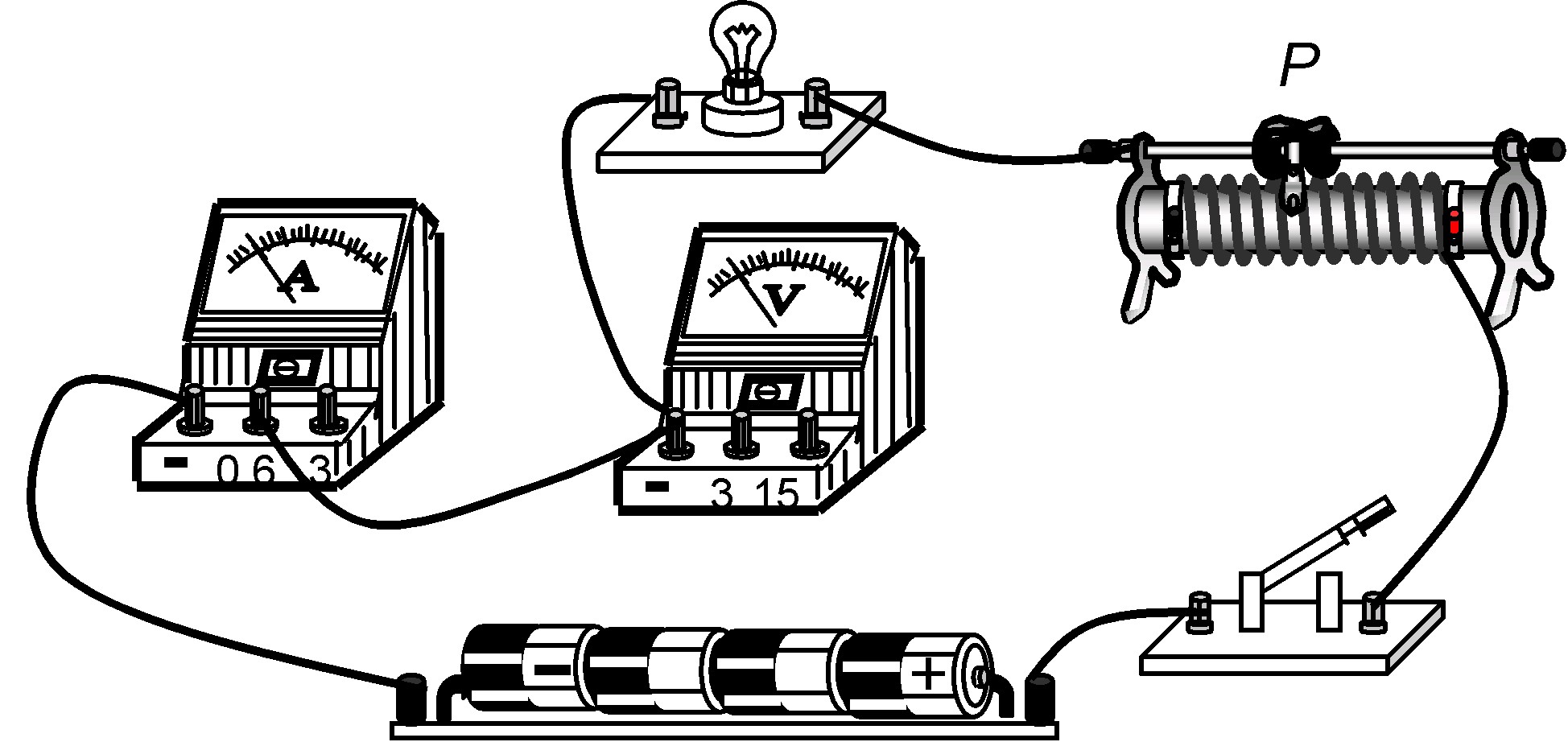

小強做測定“小燈泡的電功率”實驗時，所用器材有電壓為6V的電源，額定電壓為2.5V的小燈泡，以及符合實驗要求的滑動變阻器、電表、開關和導線。圖9是小強沒有連接完的實物電路。

（1）請你用筆畫線代替導線，幫小強將實物電路連接完整；

（2）小強連好電路閉合開關，移動變阻器滑片P，發現小燈泡始終不亮，但電壓表有示數，電流表無示數，則故障的原因可能是                            （寫出一種即可）；

（3）小強排除故障后閉合開關，移動滑片P到某處，電壓表的示數為2.2V，要測量小燈泡的額定功率，應將滑片P向      端滑動（選填“左”或“右”）；

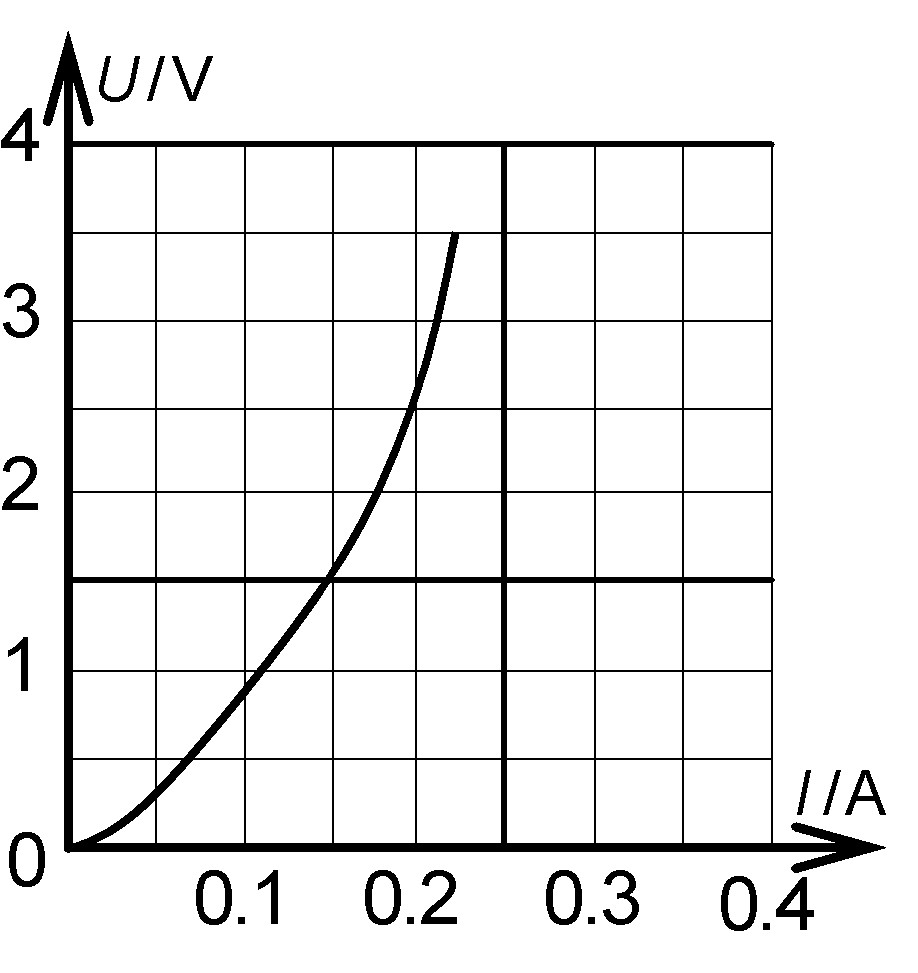

（4）小強通過移動滑片P,分別記下了多組對應的電壓表和電流表的讀數,并繪制成了圖10所示的U－I圖像。根據U－I圖像提供的信息，可計算出小燈泡的額定功率是  ___  W，當加在小燈泡兩端的電壓為1.5V時,小燈泡的電阻是_______Ω。

                  圖9                                                                                          圖10

下表是小軍在探究凸透鏡成像的規律時設計的表格，請回顧你所經歷的探究過程，將表格填充完整。

使用溫度計時首先要觀察它的__________并看清分度值。某實驗小組在練習使用溫度計測量液體溫度時，四位同學的做法分別如圖7所示，其中正確的是  　�。ㄌ顦�(biāo)號）；醫生給小紅測體溫時，體溫計的示數如圖8所示，此時小紅的體溫是_________℃。

完成以下作圖

（1）根據入射光線和折射光線的傳播方向，在圖4的虛線框內畫出適當類型的透鏡。

（2）畫出圖5所示的2008年北京奧運會火炬所受重力的示意圖。

（3）繼電器是利用低電壓、弱電流的通斷來間接控制高電壓、強電流電路的裝置。請在圖6所示電磁繼電器示意圖中接低壓電源的位置畫上電池符號。

標志我國航天領域又一重大進展的“嫦娥探月”工程將于今年下半年開始實施。月球表面幾乎是真空，當兩宇航員登上月球后，相互間必須借助無線電通訊設備才能通話。這說明___________可以在真空中傳播，而真空不能______________。

為防止觸電造成人身傷害，在新建的樓房里，連接各用戶的總開關上大多裝有________保護器；為避免雷電災害的發生，高大建筑物的頂端都必須安裝____________，且通過很粗的金屬線與大地相連。雷雨天千萬不要在大樹下避雨。

位于海面下200m的“南海Ⅰ號”沉船的價值可與秦兵馬俑相提并論，打撈人員正在采取先將一個大鐵箱（沉箱）沉入海底把沉船整體裝進去，然后借助若干個充氣后體積為10m³的氣囊的浮力，用大型起吊船吊出海面的方法進行打撈。海水對海底沉船的壓強是_____________Pa，每個氣囊充氣后在海水中受到的浮力大小為_____________N。（ρ_海水＝1.03×10³kg/m³，g取10N/kg）

到有“華中第一漂”美譽的京山鴛鴦溪漂流是旅游者所熱衷的項目。當漂流者坐在橡皮筏內順流而下時，以橡皮筏為參照物，他們是________的。漂流時人常被水打濕衣褲，上岸后風一吹感到有點冷，這是因為水蒸發_______熱（選填“吸”或“放”）所致。

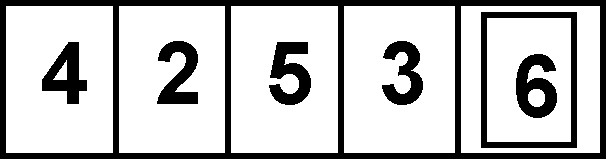

小明家4月份抄表時電能表的示數為，5月份抄表時示數如圖3所示,本月他家的用電器耗電       kW·h。若1kW·h電費為0.58元，則小明家該月應付電費______元。小明想利用電能表測出家里電視機的功率，于是將電視機接入家庭電路中，關閉其它用電器，測出10min內電能表表盤轉過50轉，這臺電視機的功率是________W。

為了節約用電，許多樓房走廊的照明燈安裝了聲光控開關，使用一段時間后人們發現燈泡容易損壞，于是有人用2個40W的燈泡串聯后代替原來的1個40W燈泡接在原處，達到了延長燈泡使用壽命的目的。若不考慮溫度的影響，這樣改進后兩燈消耗的總功率：

A．等于80W；B．等于40W；C．等于20W；D．等于10W.
