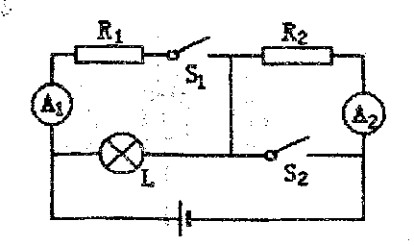

如圖所示，R₁=20Ω，R₂=40Ω，電源電壓、燈絲電阻保持不變。

（1）當開關S₁、S₂都閉合時，電流表A₁的示數是0.6A，小燈泡恰好正常發光，請求電源電壓和小燈泡的額定電壓各多少？

（2）當開關S₁、S₂都斷開時，電流表A₂的示數是0.2A，求小燈泡的電阻和實際功率？

（3）小燈泡的額定功率是多少？

在初中物理電學器材中：（1）有屬于直接測量某一物理量的工具。如：用電流表直接測量通過的電流，其它還有：①                        ；②                          。

（2）也有屬于間接測量某一物理量的實驗，如電流表和電壓表測量導體的電阻，其它還有：①                               ；②                                    。

小燈泡標有“3.8V  ××”字樣，由于磨損，小燈泡的額定功率字樣已模糊。曉軍同學用如圖10所示的電路來測定該燈泡的額定功率：

（1）根據電路圖將如圖11部分實物圖連接完整。（要求向右移動滑片P連入電阻變大）

                                  A                   V

     圖10                  圖11                     圖12

（2）若選干電池做電源，至少要用        節干電池串聯起來做電源。

（3）在欲測小燈泡的額定功率時，發現電壓表的示數如圖12所示，則應使滑動變阻器的滑片P向        移動。

（4）閉合開關后，調節滑動變阻器，測得三組數據，其中第二組數據的電壓表數據忘記記錄了，請你幫他把相關讀數填入表中（設燈絲電阻不隨溫度變化）

（5）老師檢查曉軍同學所設計的表格，告訴他所設計表格有遺漏，請你替他補充完整。

（6）小燈泡的額定功率P_額=         W。

小明為了探究電流的熱效應，找來了如下器材：12V的電源，開關，一段電爐絲，粗細、長短與電爐絲相同的銅導線，蠟和導線若干。他設計了一個簡單的實驗：把電爐絲和銅電線串聯起來接到電源上，在電爐絲和銅導線上分別滴上幾滴熔化的蠟。等蠟?zāi)�固后，合上開關，過一會兒，發現電爐絲上的蠟熔化了。而銅導線上蠟沒有熔化。

(1)他的這個簡單實驗?zāi)懿荒苡脕硖骄侩娏鞯臒嵝��?yīng)？

(2)他把電爐絲和銅導線串聯在電路中的目的是什么？

(3)電爐絲上的蠟?zāi)苋刍�，而銅導線上的蠟沒熔化，由此你能得出什么結論？

如圖為測定小燈泡功率實驗的實物接線圖，請根據實物圖在方框中畫出電路圖。在實驗前滑動變阻器的滑動頭P應滑到               （填“左”或“右”端）。實驗中應記錄                          ，改變滑動變阻器滑動頭的位置，做三次實驗的目的是                                                                      。

如圖所示是某同學測3.8V小燈泡額定功率的實物圖。經檢查線路有故障，發現有三處連接錯誤，它們分別是：

a____________.；b_____________； c_____________.

當電流和通電時間相同時，電壓越大，電流所做的電功也越大。前面一個“電流”是指         ，后一個“電流”是指                 。

李強同學算出一個標有“2.5V 0.3A”字樣的小燈泡的燈絲電阻是8.3Ω，但在小燈泡不使用時測得其電阻值為2.5Ω，你認為產生這種現象的原因是                          。若小燈泡正常工作10min，消耗的電能是               。

干電池的作用是把________能轉化為________能。干電池外部的鋅筒是________極，鋅筒中央的碳棒是________極。蓄電池充電時是將________能轉化為________。

一小燈泡標有“6V　1.8W”字樣，它正常工作時的電阻是     　  ；如果電阻保持不變，當加在它兩端電壓為5V時，通過它的電流為　　　　。但是在它不工作時，用測電阻的儀表測得它的電阻卻是8Ω。關于這種差異的合理解釋是：金屬的電阻隨   　　　  而改變。
