LED節能燈作為革命性的環保節能燈具，改變以往節能燈含有重金屬毒素的污染問題，使用壽命更加長等特點，成為下一代主流燈具產品，但是由于價格較昂貴，目前少有人問津．經調查，普通節能的直管熒光燈（9W）等同于其發光效果的LED燈（3W）的發光效果．一盞普通節能燈的售價為11元，LED燈的售價為39元．理論上，普通節能燈壽命約為5000小時，而室內LED燈的壽命可達5萬小時．晉江市居民電費（0.52元/度），平均每天用燈5小時．請計算使用多少個月后使用LED燈（3W）比使用普通節能的直管熒光燈（9W）來得省錢．（每月以30天計．）

小燈泡L的額定電壓為6V，小明通過實驗測得其電流隨電壓變化的曲線如圖，由圖可知當L正常發光時，通過其燈絲的電流是A，此時燈絲的電阻為Ω；通過調節滑動變阻器，使小燈泡兩端的電壓為1V，則此時小燈泡消耗的實際功率為W．

在“用電壓表和電流表測小燈泡電阻”的實驗中．

（1）在圖中的電源和滑動變阻器之間添上一根導線，使之成為正確的測量電路；
（2）如果連接好電路后，閉合開關后并移動滑片，發現小燈泡始終不亮，但是電壓表有示數，電流表幾乎無示數，則電路故障的原因可能是（寫出一種即可）
（3）該實驗的原理是．
（4）圖甲表應是表；乙表應是表；
（5）圖中電流表的讀數為A；電壓表的讀數為V；由此可知被測電阻的阻值為Ω；
（6）小明通過三次測量，得到有關數據，完成表格內容如下．

實驗次數	1	2	3
電壓/V	0.6	1.2	1.8
電流/A	0.2	0.3	0.4
電阻值/Ω	3	4	4.5
光亮程度	很暗	較暗	較亮

通過這些數據，能夠得到有關燈泡電阻的初步結論是：．

在伏安法測小燈泡電阻連接實驗電路時：（請參照實物圖回答下列問題）

（1）開關應處于狀態，滑動變阻器的滑片應位于端，這主要是為了避免電路中的過大，以致于燒壞有關元件．
（2）此實驗的原理是：．
（3）在虛線框內畫出實驗電路圖1，并把圖的實物對應連接起來．要求：
①滑動變阻器的滑片向右滑動時，燈泡的亮度變暗；
②用電流表測燈泡的電流；電壓表測燈泡兩端的電壓．
（4）某次實驗，電流表和電壓表的示數如圖2所示，該次實驗測得的電流為，測得電壓為，則電阻為歐．
（5）如果要使電流表的示數變?yōu)?.4安，滑動變阻器滑片應向?qū)嵨飯D中端移動（填“A”或“B），此時電壓表示數為伏．（設電阻不變）
（6）若實驗中所用器材良好，但某同學在實驗中發現電流表的指針幾乎不動，而電壓表的示數卻有明顯偏轉（示數較大且約等于電源電壓），則電路中發生故障的原因是．
（7）如果測量過程中連接正確，方法無誤，但是小明處理完數據后發現，三次測得的燈絲電阻相差較大，與其他同學交流也是同樣的情況，你認為出現這種結果的原因是．

阻值的定值電阻R₀、兩只電流表、電池、開關、足量的導線．請你利用這些器材設計實驗，測出一只未知電阻R_x的阻值．要求：
（1）在右框內畫出實驗電路圖．
（2）簡述實驗過程．
（3）R_x=．

在測量額定電壓為2.5V的小燈泡工作時的電阻實驗中：
（1）實驗原理是．
（2）實驗中所需的器材有電池組、待測電阻、開關、、、．
（3）在連接電路時開關應．
（4）如圖所示的電路，閉合開關，發現燈泡較暗，為了讓小燈泡正常發光，應將滑動變阻器的滑片向端（選填“左”或“右”）移動．
（5）當小燈泡正常發光時，電流表指針如圖乙所示，通過燈泡的電流是A，小燈泡正常工作時的電阻是Ω．（結果保留一位小數）

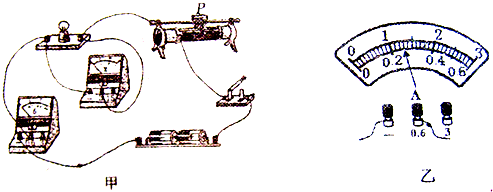

如圖中的甲圖是小明同學在“測量小燈泡電阻”的實驗中所連接的實物圖，燈泡的額定電壓是2.5V，電阻約為9Ω．

（1）請你幫助小明將電流表、電壓表正確連入電路．
（2）根據實物圖正確畫出電路圖．
（3）在閉合開關前，應將滑片放在（選填“A”或“B”）端．
（4）調節滑動變阻器，當小燈泡正常發光時，電流表示數如圖乙所示，則小燈泡此時的電阻是Ω．
（5）小明分別測出了燈泡在暗、亮、很亮三種情況下燈泡的電阻值，發現阻值不相等，他檢查操作過程無失誤，請你幫助小明分析造成這種結果的原因是．此實驗進行了多次探究，它的目的是：．

小明做用伏安法測量小燈泡電阻的實驗，小燈泡的正常工作電壓為2.5V，已經連接如圖所示的電路．

（1）請你用筆畫線代替導線，完成圖甲，將實物電路連接完整；
（2）閉合開關之前，應將滑片滑到滑動變阻器的端（填“左”或“右”），目的是保護電路．小強進行實驗時，移動變阻器滑片P，發現小燈泡始終不亮，但電壓表有示數，電流表無示數，則故障的原因可能是（寫出一種即可）；
（3）小明利用上面的電路測量小燈泡的電阻，將電流表、電壓表測得的數據繪制成了圖乙所示的U-I圖象．根據U-I圖象提供的信息，可計算出小燈泡正常工作的電阻是Ω．
（4）小明處理完數據后發現，三次測得的燈絲電阻相差較大，與其他同學交流也是同樣的情況，你認為出現這種結果的原因是．

用如圖所示的電路研究導體中的電流跟導體電阻的關系，他先后將5Ω、15Ω和25Ω的定值電阻接入電路A、B兩點間，閉合開關S，讀出電流表示數（如表）．由實驗數據可以看出電流I與電阻R并不成反比．

電阻R/Ω	5	15	25
電流I/A	0.6	0.3	0.2

（1）該實驗中選錯了什么器材？請你說出應換用的器材：；
（2）為保證實驗正確進行，還需要什么儀器？；
（3）實驗中造成電流與電阻不成反比的原因是：．

小明在探究電流的大小與導體兩端電壓與導體電阻的關系實驗過程中，分別進行下列探究活動：小明選了以下器材：電阻R1（5～10Ω）、電源（6V），電流表（0～3A）、電壓表（0～15V）、滑動變阻器（1A，100Ω）、開關一個、導線若干．
（1）請你以筆代線完成圖1電路圖的連接．
（2）當閉合開關后，發現電流表有示數，電壓表的示數為零．移動滑動變阻器的滑片時電流表讀數有變化，電壓表的示數始終為零．其可能的原因是．
A、滑動變阻器接觸不良　　　　　B、開關接觸不良
C、小燈泡兩端短路　　　　　　　D、小燈泡的燈絲斷了
（3）小明用某一段電爐絲的電阻換下電阻R₁．實驗中，小明通過改變滑動變阻器的阻值，由電流表、電壓表讀出相應的數值，見表．

表
電流/A	0.4	0.8	1.2	1.6
電壓/V	4.0	8.0	12.0	16.0

（a）請你根據表格將數據繪制到圖2中坐標圖中去．
（b）由表格內容及作出的圖分析可得出結論：．
（c）可算出的電爐絲的電阻為．
