科目： 來源： 題型：

如圖所示的電路中，電源電壓保持不變，電阻R₂的阻值為10Ω．閉合電鍵S后，電流表的示數為1A，通過電阻R₂的電流為0.6A．求：
（1）電源電壓U；
（2）電阻R₁的阻值；
（3）電路1min消耗的總電能．

科目： 來源： 題型：

課外活動小組的小輝同學用“12V 24W”的燈泡設計了一種可調光電燈，其原理如圖所示．當開關S連接1時，燈泡正常發(fā)光．當開關S連接2時，測得電路中電流為1.5A．（忽略溫度對電阻的影響）求：
（1）電源電壓；
（2）燈泡電阻；
（3）電阻R的阻值．

科目： 來源： 題型：

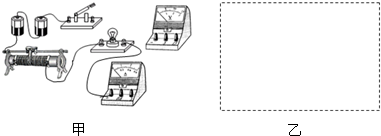

在測量小燈泡的電阻的實驗中，圖甲已完成了一部分的電路連接，請你繼續(xù)完成該實驗電路的連接，并在圖乙所示的方框中畫出相應的電路圖．

科目： 來源： 題型：

小明發(fā)現家里的洗衣機用的是三腳插頭，如圖所示，E 表示與

大地

大地

相連，標有“E”字的插腳比其他兩腳稍長一些．他又查看了其他用電器的三腳插頭，也是這種情況．從安全用電的角度看，這樣制作的好處是：當將插頭插入插座的瞬間，用電器的金屬外殼首先接地，然后用電器才跟火線、零線連通；而當拔下插頭時，用電器先與

火線、零線

火線、零線

 斷開，然后用電器的

金屬外殼

金屬外殼

再與地線分開．從而保證在插入和拔下插頭的瞬間，即使用電器的

金屬外殼

金屬外殼

“漏電”，也不會使人觸電．

科目： 來源： 題型：

從如圖所示可獲得的信息是：該電能表應該在電壓為

220V

220V

的交流電路中使用．電能表此時的讀數是

314kW?h

314kW?h

．如果某用電器工作了360s，表盤轉過了30轉，則該用電器消耗的電能為

3.6×10⁴J

3.6×10⁴J

，用電器的功率是

100W

100W

．

科目： 來源： 題型：

科目： 來源： 題型：

如圖所示是電阻甲和乙的U-I圖象，下列說法中正確的是（　　）

A．電阻甲和乙都是阻值不變的電阻

B．當乙兩端電壓為2V時，R_乙=5Ω

C．甲、乙串聯在電路中，當電路電流為0.2A時，電路的總電壓為3V

D．甲、乙并聯在電路中，當電源電壓為2V時，電路的總電流為0.4A

科目： 來源： 題型：

小明同學在“制作、研究電磁鐵”的過程中，使用兩個相同的大鐵釘繞制成電磁鐵進行實驗，如圖所示，下列說法正確的是?（　　）

A．若將開關斷開，電磁鐵仍有磁性?

B．要使電磁鐵磁性增強，應將滑片P向右移動

C．B線圈的匝數多，通過B線圈的電流小于通過A線圈的電流?

D．電磁鐵能吸引的大頭針越多，表明它的磁性越強

科目： 來源： 題型：

科目： 來源： 題型：

如圖所示的電路中，電源電壓恒定不變，燈泡L標有“6V 6W”，定值電阻R₂的阻值為3Ω，當S₁S₂都閉合時，電流表的示數為1.2A，燈泡恰好正常發(fā)光，忽略溫度變化對燈泡電阻的影響．求：
（1）電源電壓U
（2）電阻R₁的阻值
（3）當S₁S₂都斷開時，小燈泡消耗的電功率．
