科目： 來源： 題型：

如圖中，（A）是電學中常用的測量儀表，（B）是該儀表刻度盤的放大圖，請仔細觀察這個儀表，并結合已學過的知識，學出觀察的結果．

（1）它是

電流

電流

表；使用時應

串

串

聯在電路中，
（2）它有

三

三

 個接線柱

兩

兩

 個量程；
（3）當接“-”和“0.6”兩接線柱時，最小刻度是

0.02A

0.02A

，量程是

0～0.6A

0～0.6A

；
（4）當接“-”和“3”兩接線柱時，最小刻度是

0.1A

0.1A

，量程是

0～3A

0～3A

；現在的讀數是

0.5A

0.5A

．

科目： 來源： 題型：

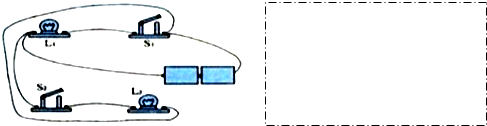

根據圖的電路在方框內畫出電路圖．

科目： 來源： 題型：

科目： 來源： 題型：

科目： 來源： 題型：

如圖所示的電路中，電源電壓恒定不變，當開關S閉合時（　�。�

A．電壓表示數變小，電流表示數變小，燈變暗

B．電壓表示數變大，電流表示數變大，燈變亮

C．電壓表示數不變，電流表示數變小，燈變暗

D．電壓表示數不變，電流表示數不變，燈的亮度不變

科目： 來源： 題型：

如圖是單缸四沖程內燃機的四個沖程的示意圖，符合內燃機的工作循環順序的是（　　）

A．丙、丁、乙、甲

B．乙、甲、丁、丙

C．乙、丁、甲、丙

D．甲、乙、丙、丁

科目： 來源： 題型：

科目： 來源： 題型：

在如圖所示的四種電路圖中，電路連接正確且電流表測L₁電流的圖是（　　）

A．

B．

C．

D．

科目： 來源： 題型：

科目： 來源： 題型：

有一種電飯鍋，其內部電路如圖：R₁為加熱電阻，R₁=96.8Ω，R₂為限流電阻，電飯鍋加熱狀態與保溫狀態所消耗總功率之比10：1，求
①電飯鍋處于加熱狀態，消耗的電功率是多少？
②R₂阻值是多少？
