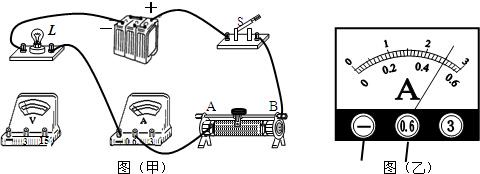

（2008?通州區二模）圖（甲）為測量3.8V小燈泡額定電功率的實物圖，電源電壓為6V且穩定不變．

（1）請用筆劃線代替導線將電壓表接入電路．
（2）閉合開關前，滑動變阻器的滑片應移到端（選填“A”或“B”）．
（3）閉合開關后，發現燈泡不亮、電流表無示數、電壓表有示數且接近于電源電壓，出現此故障的原因可能是．
（4）故障排除后，移動滑片位置，使小燈泡正常發光，電流表的示數如圖（乙）所示，則小燈泡的額定功率為W．
（5）如果電壓表15V量程損壞，3V量程仍能正常使用，若利用現有的器材測出3.8V小燈泡的額定電功率，你的操作是．

（2008?通州區二模）小明同學用圖所示的實驗裝置探究“使用動滑輪的省力情況”，小明用彈簧測力計測得動滑輪的重力為1.0N，每個鉤碼的重力為0.5N；實驗過程中，小明多次改變動滑輪所掛鉤碼的數量，分別記下每次所掛鉤碼的重力及對應的彈簧測力計的示數，并將實驗數據記錄在下表中：

動滑輪重G0/N	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
所掛鉤碼的重力G/N	0.5	1.0	1.5	2.0	2.5	3.0	3.5	4.0
彈簧測力計示數F/N	0.8	1.0	1.3	1.5	1.8	2.0	2.3	2.5

分析實驗數據可以得出，若忽略摩擦、繩重及實驗誤差的條件下，彈簧測力計示數F與鉤碼重力G及動滑輪重力G₀的關系的表達式為：．

（2008?通州區二模）小明為測量蝸牛的爬行速度，他讓一蝸牛沿刻度尺爬行．蝸牛由A位置爬行到B位置（如圖所示），共用時20s，則蝸牛爬行的平均速度為m/s．

（2008?通州區二模）如圖所示，在自來水下方放一水盆，盆里放一個乒乓球，打開水龍頭，水朝著乒乓球沖下，則乒乓球?qū)?!--BA-->被水沖跑而離開水柱的下方（選填“會”或“不會”）．

（2008?通州區二模）實驗桌上有兩塊同樣的玻璃板、一個滴管、一個裝有適量水的燒杯，小明想用這些器材設計一個實驗，探究“液體蒸發的快慢與液體表面積的關系”．他用滴管從燒杯中吸入適量水，在兩塊平放的玻璃板中間各滴入一滴，他采用控制變量的方法，使兩滴水的質量、兩滴水的、兩滴水上方的相同；使兩滴水的不同．這樣，通過實驗就可初步探究出液體蒸發的快慢與液體表面積的關系．

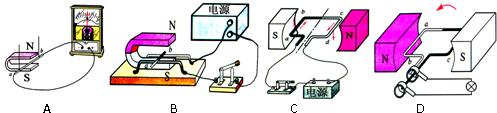

（2008?通州區二模）圖所示的四幅圖中，表示交流發電機工作的原理圖是．

（2008?通州區二模）小明同學用焦距為10cm的凸透鏡做實驗．實驗裝置如圖所示，在實驗過程中保持透鏡位置不變，若要在光屏上成倒立放大的像，則蠟燭應在光具座刻度線的范圍內移動．

（2008?通州區二模）請用筆畫線代替導線將圖中三孔插座的連出線正確接入零線、火線及地線．

（2008?通州區二模）在圖中，根據靜止時小磁針N、S極的方向，標出電源的正負極．

（2008?通州區二模）小明家5月初、5月底電能表的示數如圖所示，小明家5月份共用電kW?h．
