如圖所示電路中，電源電壓為6V，當開關S閉合后，電流表A₁的示數為0.2A，電流表A₂的示數為0.6A．求：電阻R₁、R₂的阻值各為多少？

質量為250g的牛奶，溫度由12℃升高到42℃，需要吸收多少熱量？[c_牛奶=2.5×10³J/（kg?℃）]．

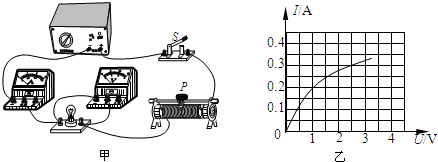

在測量額定電壓為2.5V的小燈泡電功率的實驗中，電路已連接好，如圖甲所示，
（1）閉合開關S，發現燈泡不亮，電流表示數幾乎為零，電壓表示數接近電源電壓，其電路故障可能是．
（2）排除故障后，移動滑動變阻器滑片P，記下多組對應的電壓表和電流表的示數，并繪制成如圖乙所示的I-U圖象，根據圖象信息可算出：①小燈泡兩端加的電壓為1V時的功率為W； ②小燈泡的額定功率是W．

小亮通過實驗分別測出了兩個電阻R₁、R₂中電流與其兩端電壓的一組數據，并畫出了U-I圖象如圖所示．將R₁、R₂串聯后接入電路，當通過R₁的電流為0.2A時，R₁與R₂ 兩端的總電壓是V；將R₁、R₂并聯后接入電路，當通過R₂的電流為0.4A時，R₁兩端的電壓是V．

下表是某同學研究“定值電阻消耗的電功率與該電阻兩端的電壓之間的關系”時記錄的實驗數據，請你對表格中的數據進行分析，歸納出定值電阻消耗的電功率與該電阻兩端的電壓之間的關系式：．

U/V	1	2	3	4	5	6
R/Ω	10	10	10	10	10	10
P/W	0.1	0.4	0.9	1.6	2.5	3.6

在家庭電路中，如圖所示的有關電燈、開關和插座的連線正確的是．

為了探究影響電流產生熱量的因素，實驗室準備了兩個相同的燒瓶（內裝質量相等的煤油）、兩個帶有橡皮塞的粗細均勻的相同溫度計，四根不同阻值（R₁＞R₂R₃=R₄）的電阻絲，以及相同的滑動變阻器、開關、導線、電源等．兩個實驗小組根據提供的實驗器材，分別設計了如圖甲、乙所示的兩個方案．

（1）甲方案可探究電流和通電時間一定時，電流產生的熱量跟關系．
（2）乙方案可探究和通電時間一定時，電流產生的熱量跟關系．
（3）電阻在一定時間內產生的熱量是通過燒瓶中煤油的多少反映出來的．

（2009?青海）根據如圖所示的實物連接圖，請?jiān)谟铱蛑挟嫵鲭娐穲D．

如圖所示的電路中，電源電壓為18V，滑動變阻器R₂的阻值范圍是0～50Ω，電流表的量程是0～0.6A，電壓表的量程是0～15V．當閉合開關S后，電流表示數為0.4A，電壓表的示數為12V，為了使兩電表均不超其量程，則滑動變阻器接入電路的最小阻值為Ω．

將一燈泡直接接到電源上，燈泡的功率為100W；將此燈泡與一個電阻串聯后接到同一電源上，燈泡的功率為36W，則電阻上的功率是W（忽略燈絲電阻變化）．
