如圖所示為自動測定油箱內油量的裝置原理圖，當油面達到最高時，滑片P恰好滑至中點b，當油面達到最低位置時，滑片P恰好滑至a端，油量表（實際為電流表）的示數分別為0.3A和0.2A，電阻R₂起保護電路的作用，阻值為10Ω．求：
（1）電源電壓是多少？
（2）滑動電阻R₁的最大電阻值是多少？

如圖所示，R₁=30Ω，R₂=20Ω．當開關S閉合時，求：
（1）電路中的總電阻為多少？
（2）如果電流表的示數為0.2A，則電源電壓為多少？
（3）R₂的實際電功率是多少？

測定標有“3.8V”字樣燈泡的額定功率．

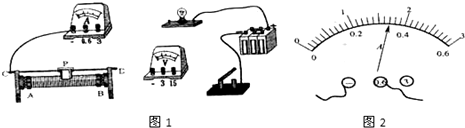

（1）將電路連接圖1補充完整．（要求：滑動變阻器的滑片向右移動時，電流表的示數變小）
（2）電壓表所選量程是V，調節滑動變阻器，應使電壓表指針指在的位置上．
（3）若此時電流表的示數如圖2所示，其讀數為，則燈泡的額定功率約是．

劉華同學測量標有“2.5V”的小燈泡的電阻時，連接的電路如圖所示
（1）實驗原理是
（2）檢查圖中的電路，發現有一根導線連接錯誤，請你在連接錯誤的導線上打“×”，在圖中補畫出正確的連線（注：只有一根導線連接錯誤）．
（3）改正錯誤后，按正確的操作測得的數據如下表，小燈泡在2.5V時工作的電阻為Ω，從表中計算出三次小燈泡的電阻不相等，你認為可能的原因是．（至少寫兩種）

實驗次數	1	2	3
電壓U/V	2.0	2.5	2.8
電流I/A	0.22	0.25	0.26

袁源和幾個同學在做“探究通過導體的電流跟電壓、電阻之間的關系”的實驗中，采用了圖（甲）所示的電路圖．驗選用器材如圖（乙）所示，其中電源為2節干電池，定值電阻為5Ω、10Ω、15Ω，

（1）滑動變阻器標有“20Ω 2A”字樣，則實驗時電壓表應選的量程為V 電流表應選的量程為A．
（2）請按照電路圖，用筆畫線代替導線，將圖（乙）中的實物圖連接完整（要求：滑動變阻器的滑片向右移動時，電流表的示數變小）．
（3）下表是袁源測得的三組數據（R兩端的電壓不變），根據此數據可得到的結論是：

實驗次數	1	2	3
電阻R/Ω	5	10	15
電流I/A	0.40	0.20	0.13

（4）本實驗中測量了多組數據，愛思考的冬冬同學想到：在許多實驗中都需要進行多次測量，有的是為了從不同情況中找到普遍規律，有的是為了求平均值以減小誤差．你認為下列實驗中多次測量的目的與本實驗相同的是 （填序號）．
①測量物體的長度
②用“伏安法”測量定值電阻的阻值
③探究重力大小與質量的關系
④探究杠桿的平衡條件．

如圖所示，為某實物電路的示意圖，請在方框中畫出這個電路的電路圖．
