按下列要求連接如圖中的電路元件，并畫出電路圖．

(1)用電壓表測燈泡兩端電壓；

(2)用電流表測通過燈泡的電流(電流約為0.2 A左右)．

如圖所示，甲、乙兩處分別接入電表，請用符號在圖中標出哪個是電流表？哪個是電壓表？并標出電表的“＋”“-”接線柱．

為了測量燈的電流強度(約1.5A)，請?jiān)谙聢D所示電路中畫出相應的測量儀表，并按電路圖將右邊實物連接起來．(在實物圖中的儀表刻度盤上標出有關字母，并按學生實驗用的電流表標出接線柱的相應量程)

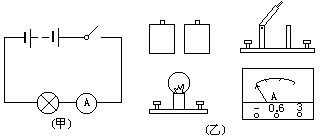

按照圖(甲)所示電路，將圖(丙)中的電路元件連接起來進行電流測量．(已知通過燈泡的電流約為400mA)

一般手電筒的結構有一只小燈泡，一只開關和兩節干電池，試畫出手電筒的電路圖．

圖6表示一束光從空氣射入水中，請?jiān)趫D中作出法線并大致畫出這束光在水中的傳播方向。圖7表示平行凸透鏡的主光軸的兩束光從左邊入射凸透鏡，F(xiàn)是凸透鏡的焦點，請?jiān)趫D中畫出這兩束光通過凸透鏡后的折射光線。

將圖中的小燈泡、干電池及開關用導線將它們連接起來，并在圖上用箭頭表示通過小燈泡的電流方向．(實驗時開關閉合)

請把圖中的開關，螺口燈泡，插座正確接入家庭電路中

火線________

零線________

完成下列光路(如圖)

畫出圖中的折射光線．
