Question

三穗中學八（2）班同學用圖1的裝置改變燈泡的亮度，用電壓表和電流表測燈泡的電壓和電流，要求滑片右移燈變亮，燈的電壓不能超過3V，電流不超過0.4A．他們完成了電路的部分連接，請你將電路連接完整 （導線不交叉），并在圖2方框中畫出電路圖．

Answer 1

分析：根據題意確定各電路元件的連接方式，確定電表量程，然后連接實物電路圖；然后根據實物電路圖作出實驗電路圖．

解答：解：用電壓表和電流表測燈泡電壓和電流，電流表應串聯接入電路電壓表與燈泡并聯，
滑片向右移動燈變亮，則滑片向右移動滑動變阻器接入電路阻值變小，滑動變阻器用右半部分電阻絲，
燈的電壓不能超過3V，電壓表選0～3V量程，電流不超過0.4A，則電流表選0～0.6A量程，

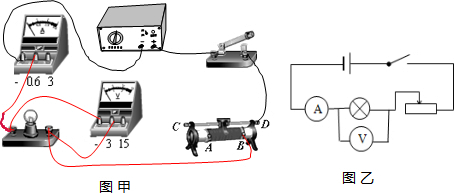

把電流表、燈泡、滑動變阻器串聯接入電路，電壓表并聯在燈泡兩端，電路圖如圖所示．
故答案為：如圖所示．

點評：本題考查了連接實物電路圖、作電路圖，根據題意確定各電路元件的連接方式是正確解題的關鍵．
