Question

完成光路．

Answer 1

分析：先確定所給的入射光線或折射光線的特點，然后根據凹透鏡和凸透鏡的三條特殊光線作圖．

解答：解：
（1）對于凸透鏡，平行于主光軸的光線經凸透鏡折射后將過焦點；過焦點的入射光線經凸透鏡折射后平行于主光軸；過光心的光線經凸透鏡后傳播方向不改變，如圖所示：

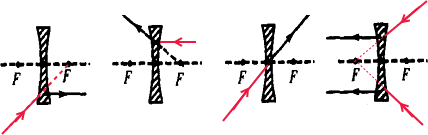

（2）平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點；延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸；過光心的光線經凹透鏡折射后傳播方向不改變，如圖所示：

點評：凸透鏡三條特殊光線的作圖：①通過焦點的光線經凸透鏡折射后將平行于主光軸．②平行于主光軸的光線經凸透鏡折射后將過焦點．③過光心的光線經凸透鏡折射后傳播方向不改變．
凹透鏡三條特殊光線的作圖：①延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸．②平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點．③過光心的光線經凹透鏡折射后傳播方向不改變．
