Question

要求L₁L₂并聯，s₁在干路上，s₂控制燈L₂，并在右邊的方框中畫出電路圖．

Answer 1

分析：（1）燈泡L₁和L₂并聯，電壓表測燈L₁兩端的電壓說明電壓表與燈L₁并聯，開關S₁控制干路說明開關S₁位于干路，S₂控制L₂說明S₂位于L₂所在的支路，然后與電源組成電路；
（2）無論連接實物或畫電路圖都可以采取“先串后并”的原則，從電源正極開始，按要求先將一條元件較多的支路和干路串聯畫出，然后將其它支路并聯畫在相應的電路．

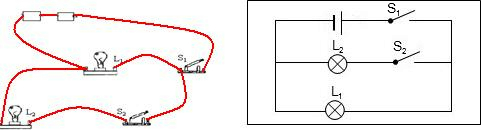

解答：解：（1）燈泡L₁和L₂并聯，開關S₁位于干路，S₂位于L₂所在的支路，然后與電源組成電路，如下圖所示：
（2）按電流流向法，先畫出電源的符合，從電源的正極出發依次連接開關S₁、開關S₂、燈泡L₂回到電源的負極，再把燈泡L₁并聯在燈泡L₂和開關S₂的兩端，如下圖所示：

點評：本題考查了正確連接電路的能力，根據題意判斷出各電路元件的連接方式是關鍵；連接實物圖和畫電路圖時，一般根據電流流向法，從電源的一極開始連起，先串后并聯接即可．
