Question

如圖所示，按照家庭電路的要求連接電路．

Answer 1

答案：
解析：

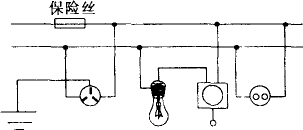

答案：連接方法如圖所示． 　　分析：(1)先根據保險絲的連接判斷出最上面的導線為火線；(2)家庭電路的用電器、插座都應該并聯；(3)各個用電器和插座的接法：三孔插座，最上面的線孔接地，右側線孔接火線，左側線孔接零線．螺旋口燈泡：螺旋接零線，火線連接燈座內部．開關與燈泡串聯．一端接火線，另一端接燈座內部．二孔插座：左邊接零線，右邊接火線．

提示：

(1)家庭電路中的零線和火線兩端點不能用導線直接連接，否則會發生短路． 　　(2)交叉相連接的導線必須打點． 　　(3)連接時按家庭電路的要求，并且符合安全用電的原則．
