做測量小燈泡電功率的實驗(小燈泡標有“2.0V”字樣)．

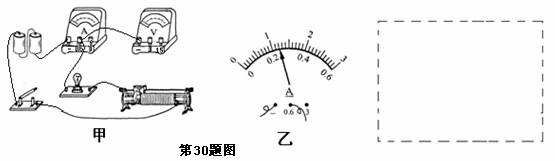

(1)實驗電路沒有連接完整，如圖甲所示，請你用筆畫線代替導線，將電路連接完整。

(2)電路連接正確后，閉合開關，發現小燈泡不亮，但電流表有示數．接下來應進行的操作是 　　　　

A．更換同樣規格的小燈泡

B．檢查電路是否斷路

C．移動滑動變阻器滑片，觀察小燈泡是否發光

(3)請你在圖20中的虛線框內設計測量小燈泡電功率的實驗數據記錄表

(4)實驗過程中，當電壓表示數為 　　　　　V時，小燈泡達到額定功率，此時電流表的示數如圖乙所示，其值為 　　　 A，小燈泡的額定功率為 　　　　　 W．

（1）見圖  （2）C  （3）見表  （4）2  0.24   0.48

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

26、小青和小明一起做“測量小燈泡電功率”的實驗．
（1）小青同學按電路連接好最后一根導線，燈泡立即發出明亮耀眼的光，然后又立即熄滅，檢查后發現連線正確，請你找出實驗中兩個操作不當之處：
A、
連接電路時沒有斷開開關
．
B、
滑動變阻器的滑片沒有移到最大阻值端
．
（2）小明完成電路連接并閉合開關后，發現燈泡不亮，電流表無示數，電壓表的示數接近電源的電壓，出現此故障的原因可能是
B
．
A．燈泡短路   B．燈泡斷路   C．電壓表短路   D．電流表斷路
（3）排除電路故障后，燈泡正常發光時，電壓表的示數是2.5V，電流表的示數如圖所示，小燈泡的額定電功率是
0.8
W．
（4）在實驗中小明認為要多次測量求平均值才能使額定功率更準確，你認為對嗎？請說明理由．

查看答案和解析>>

科目：初中物理 來源： 題型：

（2013?相城區一模）小明在做“測量小燈泡電功率”的實驗中，所用器材有額定電壓為2.5V的小燈泡，以及符合實驗要求的電源、滑動變阻器、電表、開關和導線，實驗前電壓表和電流表已調零．

（1）請你用筆畫線表示導線完成電路連接．
（2）閉合開關前應把滑動變阻器滑片P調到
A端（或左端）
A端（或左端）
端．
（3）假如小明在閉合開關后，發現電流表的示數如圖所示，則小明下一步的操作是
換0～0.6A的量程
換0～0.6A的量程
．
（4）小明將電路改接正確后，合上開關，調節變阻器的滑片到某位置時，電壓表和電流表的示數如圖所示，則電壓表的讀數是
1.8
1.8
V．電流表的讀數是
0.24
0.24
A．則此時小燈泡的功率是
0.432W
0.432W
．
（5）小明認為上述結果就是小燈泡的額定功率，于是他高興地準備整理實驗器材結束實驗．你認為他的實驗真的結束了嗎？你能給他們提出合理建議嗎？
寫出你的建議：
移動滑片P使燈泡兩端的電壓為2.5V，讀出此時電流表的示數，算出其額定功率
移動滑片P使燈泡兩端的電壓為2.5V，讀出此時電流表的示數，算出其額定功率
．

查看答案和解析>>

科目：初中物理 來源： 題型：

（2011?廣元）小麗做“測量小燈泡電功率”的實驗，圖1所示是實驗所用到的器材：

（1）用筆畫線代替導線，將圖1中還沒有連接的器材按實驗需要連接完整．
（2）完成電路連接并閉合開關后，小麗發現燈泡不亮，電流表無示數，電壓表示數接近電源電壓（3V），出現故障的可能原因是
B
B
（選填字母番號）．
A．燈泡短路    B．燈泡斷路   C．電壓表短路    D．電流表斷路
（3）排除斷路故障后，燈泡正常發光，電壓表的示數是2.5V，電流表示數如圖所示，此時小燈泡的電功率是
0.75
0.75
W．

查看答案和解析>>

科目：初中物理 來源： 題型：

小華、小軍同學做“測量小燈泡電功率”的實驗（小燈泡標有“2.5V”字樣）．
（1）如圖甲所示，是小華所連接的不完整實驗電路，請你用筆畫線代替導線，將缺少的一根導線接好．

（2）小華電路接好后，閉合開關，發現小燈泡特別亮，電壓表與電流表的示數較大．接下來應進行的操作是
D
D
，
C
C
．（兩空按操作步驟先后順序填寫字母代號）．
A．更換電池或小燈泡                     B．檢查電路是否短路
C．移動滑動變阻器滑片至最大值位置       D．?dāng)嚅_電路開關
（3）小華電路連接正確后，閉合開關，發現小燈泡不亮，但電流表有示數．接下來應進行的操作是
C
C
．
A．更換小燈泡
B．檢查電路是否斷路
C．移動滑動變阻器滑片，觀察小燈泡是否發光
（4）小軍換了實驗器材又做了一次試驗，實驗過程中，當電壓表示數為
2.5
2.5
V時，小燈泡正常發光，此時電流表的示數如圖乙所示，填寫表格空白處
0.3
0.3
，該燈泡額定功率為
0.75
0.75
W．
實驗次數 電壓表示數/V 電流表示數/A 燈泡亮度
1 1 0.2 較暗
2 2.5
0.3
0.3
 正常發光
3 6 0 不發光
（5）分析表中實驗數據可知，小軍所用電源電壓約為
6
6
V．
（6）若小軍手邊有“1.5A  50Ω”和“2.0A  20Ω”兩種規格的滑動變阻器，“0～3V”、“0～15V”兩個量程的電壓表，上面實驗中他選用的滑動變阻器規格為
1.5A50Ω
1.5A50Ω
，選用電壓表量程為
0～15V
0～15V
．

查看答案和解析>>

科目：初中物理 來源： 題型：

（2011?淮安模擬）小明在做“測量小燈泡電功率”的實驗中，所用器材有額定電壓為2.5V的小燈泡，以及符合實驗要求的 電源、滑動變阻器、電表、開關和導線．實驗前電壓表和電流表已調零，實驗時用導線a、b、c、d、e、f、g按圖示方式連接電路．
實驗次數 1 2 3
電壓V 2.5 2.8 2
電流A 0.3 0.32 0.25
（1）閉合開關前應把滑動變阻器滑片P調到
A
A
（選填“A”或“B”） 端．
（2）閉合開關，調節滑動變阻器，結果出現了下列現象，請分析其原因：
a．小燈泡不亮，電壓表的示數始終為3V，電流表的示數始終為零，則可能是
a導線與燈泡部分
a導線與燈泡部分
出現斷路；
b．小燈泡能發光，電流表有示數，電壓表的示數始終為零，則可能是
b導線與電壓表部分
b導線與電壓表部分
出現斷路．
（3）小明排除故障后，調節滑動變阻器，測得右表中的三組數據． 則小燈泡的額定功率為
0.75
0.75
W；小燈泡較暗時的電阻為
8
8
Ω．

查看答案和解析>>
